Ручное управление и наладка
15.5 Назначение точки привязки без использования трехмерного
измерительного щупа
15
472
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

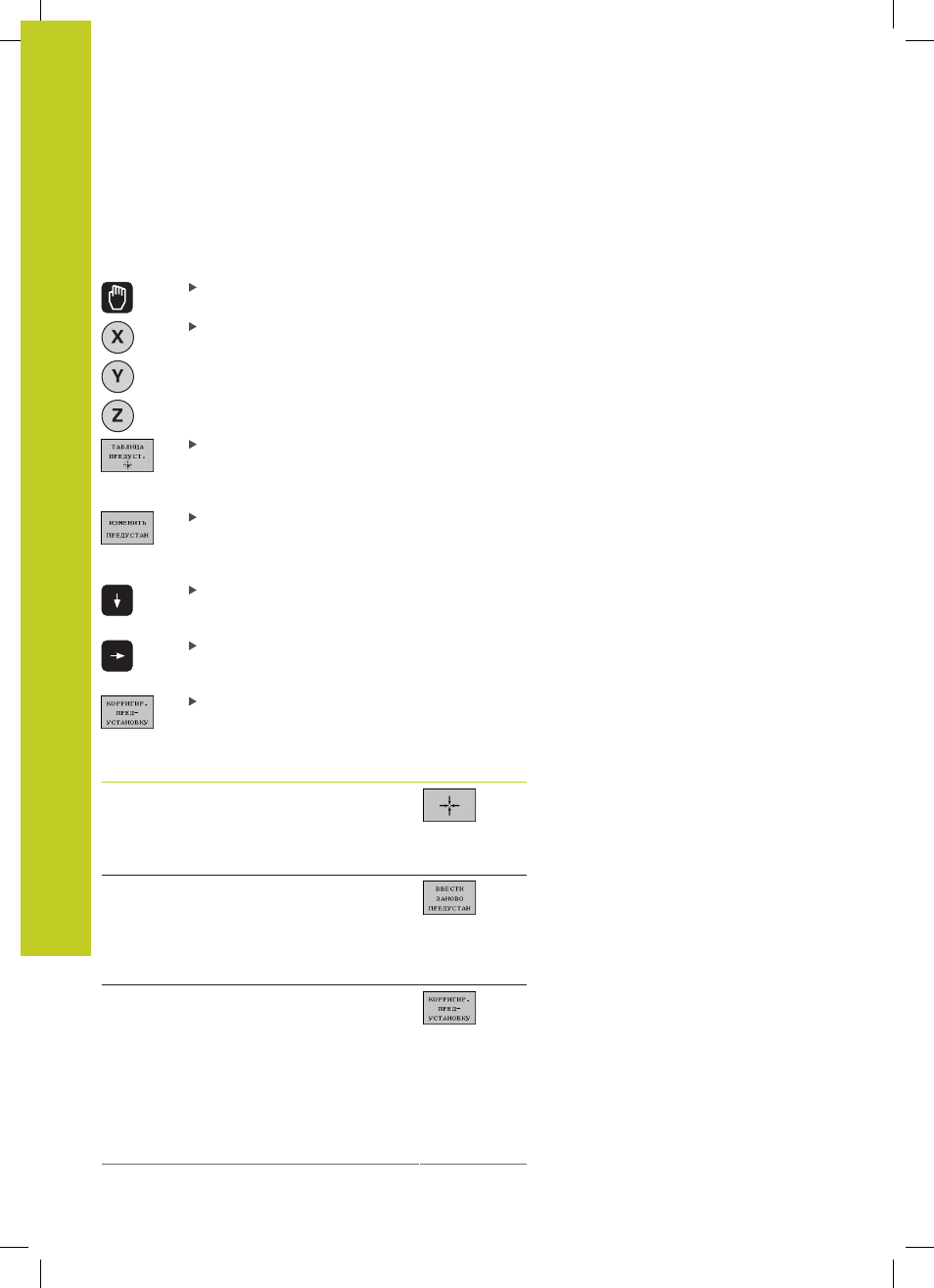

Сохранение в памяти точек привязки в ручном режиме в
таблице предустановок
Для сохранения точек привязки в таблице предустановок
следует выполнить действия, указанные ниже
Выберите режим работы РЕЖИМ РУЧНОГО
УПРАВЛЕНИЯ
Осторожно перемещайте инструмент до
тех пор, пока он не коснется заготовки, или
позиционируйте индикатор соответствующим
образом
Индикация таблицы предустановок: ЧПУ
открывает таблицу предустановок и
устанавливает курсор на активную строку
таблицы
Выберите функции для ввода предустановок:
ЧПУ отображает на панели Softkey доступные
возможности ввода. Описание возможностей
ввода: см. таблицу, приведенную ниже
Выберите в таблице предустановок строку,
которую оператору требуется изменить (номер
строки соответствует номеру предустановки)
При необходимости выберите столбец (ось)
в таблице предустановок, который нужно
изменить
С помощью Softkey выберите одну из
имеющихся возможностей ввода (см. таблицу,
приведенную ниже)
Функция Softkey
Присвоение фактической позиции
инструмента (индикатора) в качестве
новой точки привязки напрямую: функция
сохраняет точку привязки только на той оси,
на которой находится подсвеченное поле
Присвоение произвольного значения
фактической позиции инструмента
(индикатора): функция сохраняет точку
привязки только на той оси, на которой
находится подсвеченное поле. Введите
нужное значение в окне перехода
Инкрементное смещение точки привязки,
уже сохраненной в таблице: функция
сохраняет точку привязки только на той
оси, на которой в данный момент находится
подсвеченное поле. Введите нужное
значение коррекции с учетом знака в
окне перехода. Если активна индикация
в дюймах: введите значение в дюймах,
система ЧПУ пересчитает введенное
значение в миллиметры
