Установка точки привязки с помощью измерительного щупа 15.9
15
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
499
Установка точки привязки в точке пересечения нескольких
отверстий:
Предварительно установите измерительный
щуп приблизительно в центре отверстия
Отверстие будет измеряться автоматически:
определите с помощью Softkey
Ощупывание: нажмите внешнюю кнопку
START. Щуп измеряет окружность
автоматически
Поветорите операцию для остальных
элементов
Завершите операцию ощупывания, перейдите в
меню оценки: нажжмите Softkey ОЦЕНКА
Точка привязки
: введите обе координаты
центра окружности в окне меню, назначьте
при помощи Softkey УСТ. ТОЧКИ ПРИВЯЗКИ
или запишите значения в таблицу (смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
нулевых точек", Стр. 482 или смотри
"Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 483)
Завершите функцию ощупывания: нажмите
Softkey ENDE

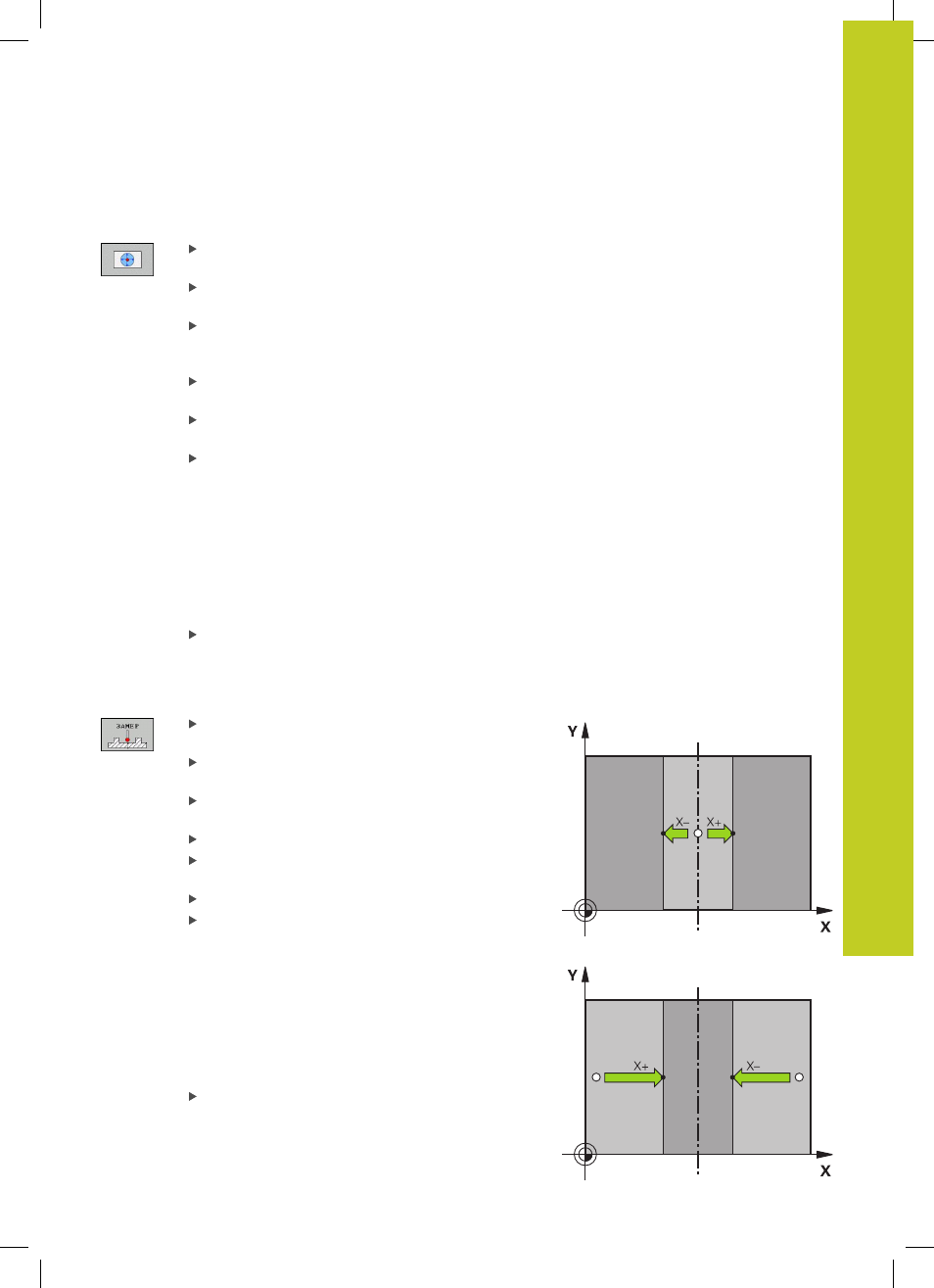

Средняя ось в качестве точки привязки
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ
Установите измерительный щуп вблизи первой
точки ощупывания
Выберите направление ощупывания с
помощью Softkey
Ощупывание: нажмите кнопку NC-старт
Установите измерительный щуп вблизи второй
точки ощупывания
Ощупывание: нажмите кнопку NC-старт
Точка привязки
: введите координаты
точки привязки в окне меню, назначьте
ее с помощью Softkey УСТ. ТОЧКУ
ПРИВЯЗКИ или запишите значение в
таблицу (смотри "Запись результатов
измерения из циклов измерительного щупа
в таблицу нулевых точек", Стр. 482, или
смотри "Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 483.
Завершение функции ощупывания: нажмите
кнопку КОНЕЦ
