Программирование: программирование контуров
6.5
Движение по траектории – полярные координаты
6
214
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Программирование винтовой линии
Введите направление вращения и инкрементный
полный угол G91 H с тем же знаком числа,
иначе инструмент может переместиться по
неправильной траектории.
Для полного угла G91 H можно ввести значение
от -99 999,9999° до +99 999,9999°.
Угол полярных координат
: введите в
приращениях полный угол, под которым
инструмент перемещается по винтовой линии.
После ввода угла с помощью клавиши
выбора оси выбирается ось инструмента.
Введите координату для высоты винтовой
линии в приращениях
Введите поправку на радиус
согласно таблице

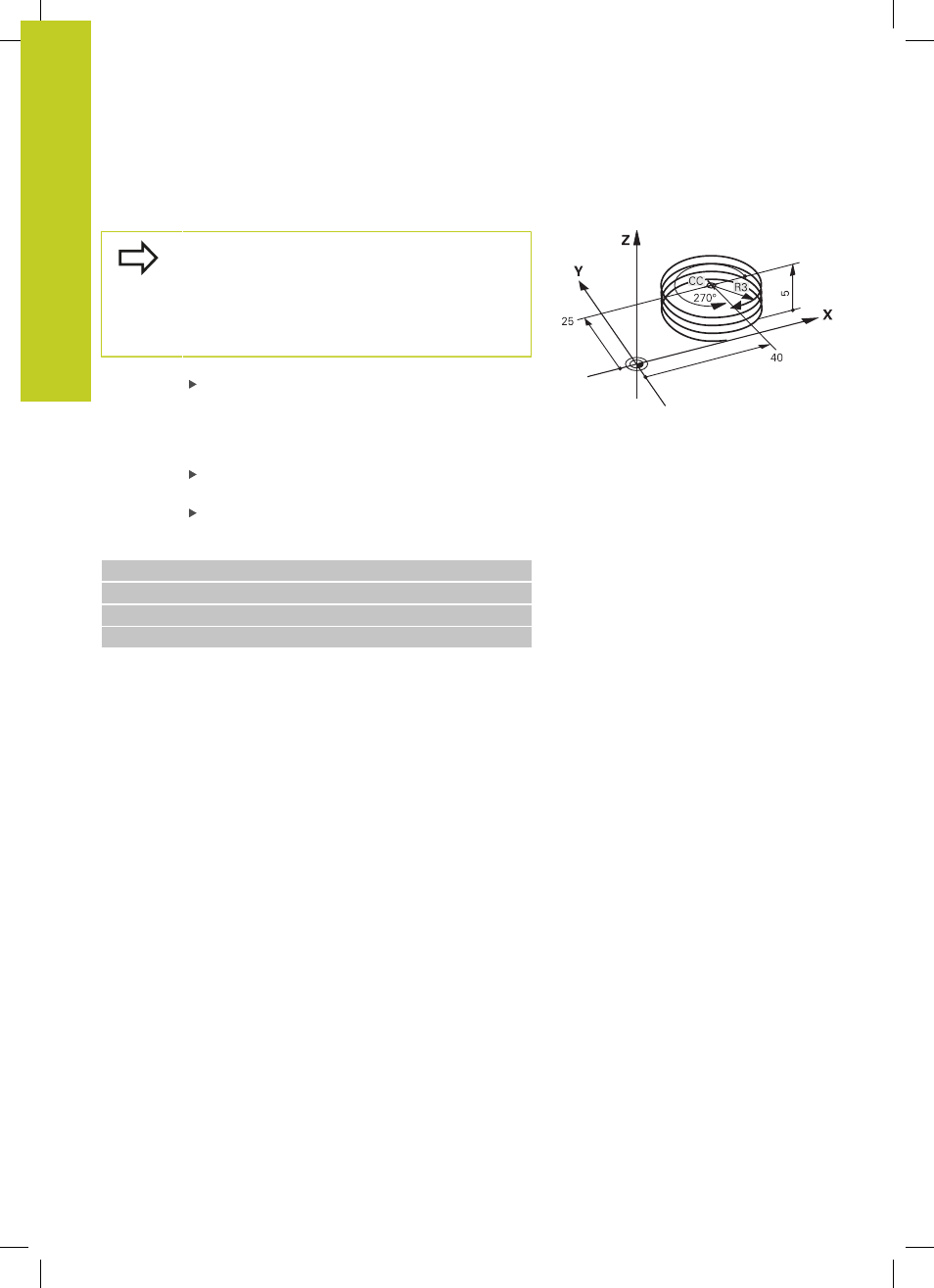

Пример NC-кадров: резьба M6 x 1 мм, с 5 витками
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
