Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
223

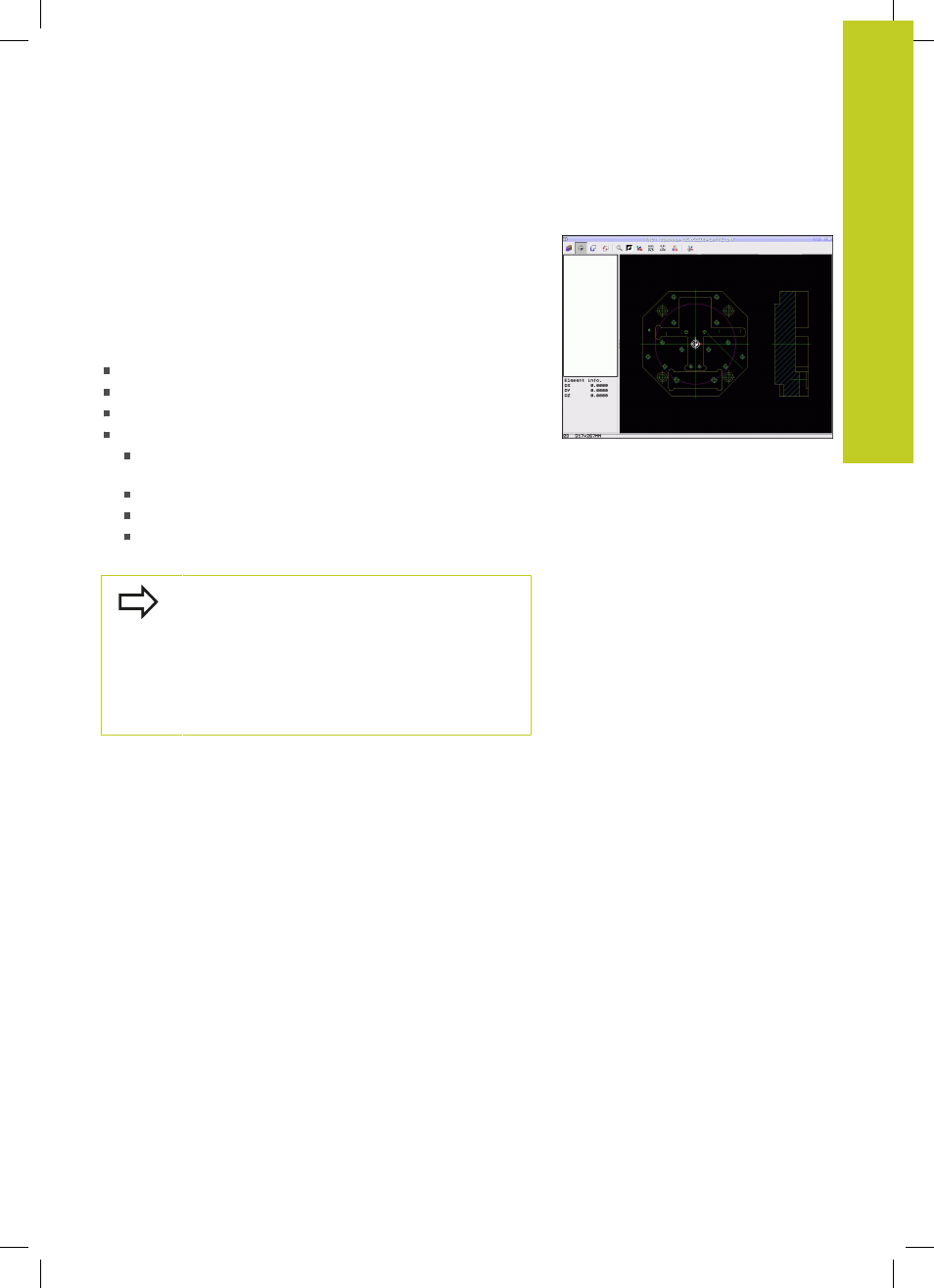

Определение точки привязки
Нулевая точка чертежа в DXF-файле не всегда расположена
так, что ее можно использовать непосредственно в качестве
точки привязки для заготовки. Поэтому в системе ЧПУ
предусмотрена функция, позволяющая щелчком мыши на
соответствующем элементе смещать нулевую точку чертежа в
другое место, если это является целесообразным.
Точку привязки можно задавать в следующих местах:
в начальной и конечной точках или в центре прямой
в начальной или конечной точке дуги окружности
в месте перехода квадрантов или в центре полного круга
в точке пересечения
прямая – прямая, даже если точка пересечения лежит на
продолжении соответствующих прямых
прямая – дуга окружности
прямая – полный круг
окружность – окружность (независимо от того,
используется ли полный круг или его часть)
Для задания точки привязки следует
воспользоваться сенсорной панелью ввода
Touch-Pad на клавиатуре ЧПУ или подключенной
через USB-порт мышью.
Точку привязки можно изменять также и после
выбора контура. Система ЧПУ рассчитывает
фактические данные выбранного контура лишь
после его сохранения в программе контура.
