Программирование: дополнительные функции
10.3 Дополнительные функции для ввода координат
10
322
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Процедура работы с M92 – точка привязки станка
Кроме нулевой точки станка производитель
станка может задать другую фиксированную
позицию станка (точку привязки станка).
Производитель станка может установить для
каждой оси расстояние от точки привязки станка
до нулевой точки станка. Следуйте указаниям
инструкции по обслуживанию станка.
Если координаты в кадрах позиционирования должны
привязываться к точке привязки станка, следует ввести в этих
кадрах M92.
ЧПУ правильно выполняет поправку на радиус
также с M91 или M92. Тем не менее, длина
инструмента при этом
не
учитывается.
Действие
M91 и M92 действуют только в тех кадрах программы, в
которых M91 или M92 были заданы.
M91 и M92 действуют в начале кадра.
Точка привязки заготовки
Если координаты всегда должны привязываться к нулевой
точке станка, то назначение координат точки привязки для
одной оси или нескольких осей может быть заблокировано.
Если назначение координат точки привязки заблокировано
для всех осей, ЧПУ прекращает показывать клавишу Softkey
НАЗНАЧ. КООРД. ТОЧКИ ПРИВЯЗКИ в режиме работы "Ручное
управление".

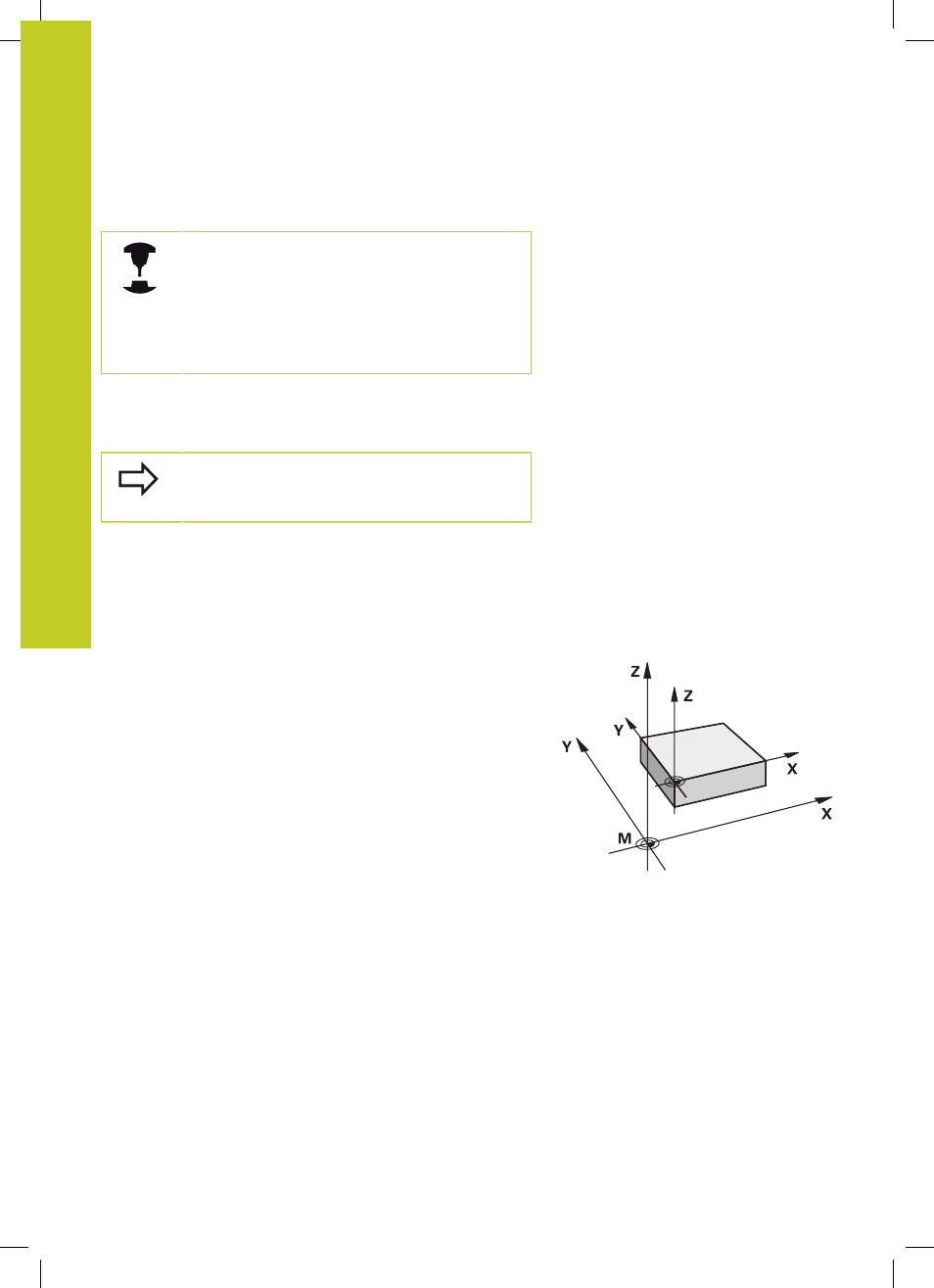

На рисунке показана система координат с нулевой точкой
станка и нулевой точкой заготовки.
M91/M92 в режиме работы “Тест программы”
Чтобы графически моделировать движения M91/M92, следует
активировать контроль рабочего пространства и отобразить
заготовку относительно установленной точки привязки,
