Программирование первой части 1.3
1
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
51
Программирование простого контура

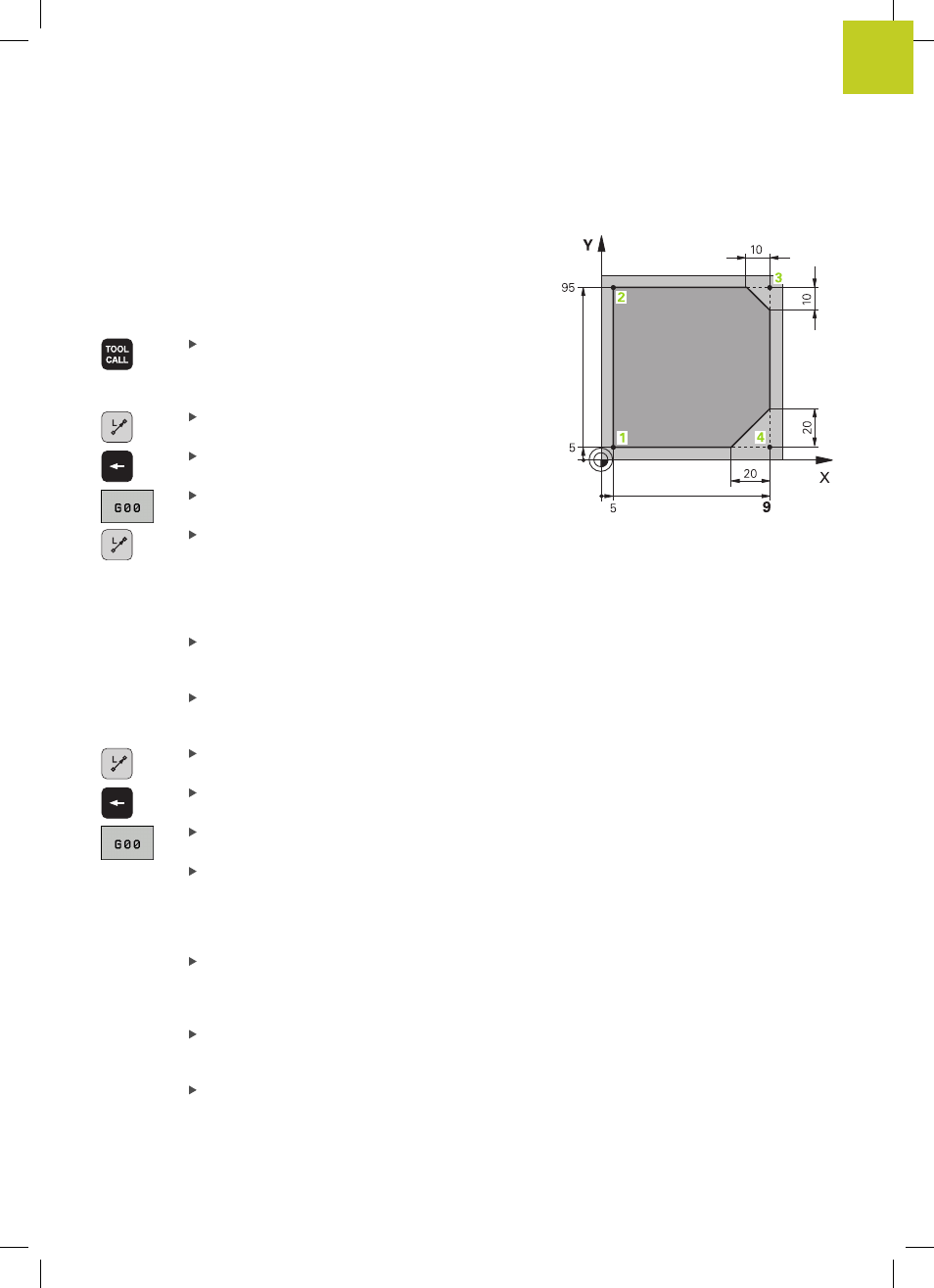

Вокруг контура, показанного на иллюстрации справа, должно
быть однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было создано оператором. После
того, как вы с помощью функциональной клавиши открыли
диалоговое окно, введите все данные, которые запрашиваются
ЧПУ в заглавной строке дисплея.
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
кнопкой ENT, не забывайте указывать ось
инструмента
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Вывод инструмента из материала: нажмите
оранжевую кнопку оси Z, чтобы обеспечить
вывод из материала по оси инструмента, и
введите значение для позиции, к которой
подводится инструмент, например, 250.
Подтвердите ввод кнопкой ENT
Корр. на радиус: RL/RR/без коррекции?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
, подтвердите
кнопкой END: система ЧПУ сохранит
введенный кадр перемещения
Нажмите кнопку L, чтобы открыть кадр
программы с движением по прямой
С помощью кнопки со стрелкой влево
перейдите в область ввода G-функций
Нажмите клавишу Softkey G0 для движения на
ускоренном ходу
Предварительное позиционирование
инструмента в плоскости обработки: нажмите
оранжевую клавишу оси X и введите значение
для позиции, к которой подводится инструмент,
например, - 20
Нажмите оранжевую клавишу оси Y и введите
значение для позиции, к которой подводится
инструмент, например, - 20. Подтвердите ввод
кнопкой ENT
Корр. на радиус: RL/RR/без коррекции?
,
подтвердите кнопкой ENT: коррекция на радиус
не активируется
Дополнительная функция M?
, подтвердите
кнопкой END: система ЧПУ сохранит
введенный кадр перемещения
