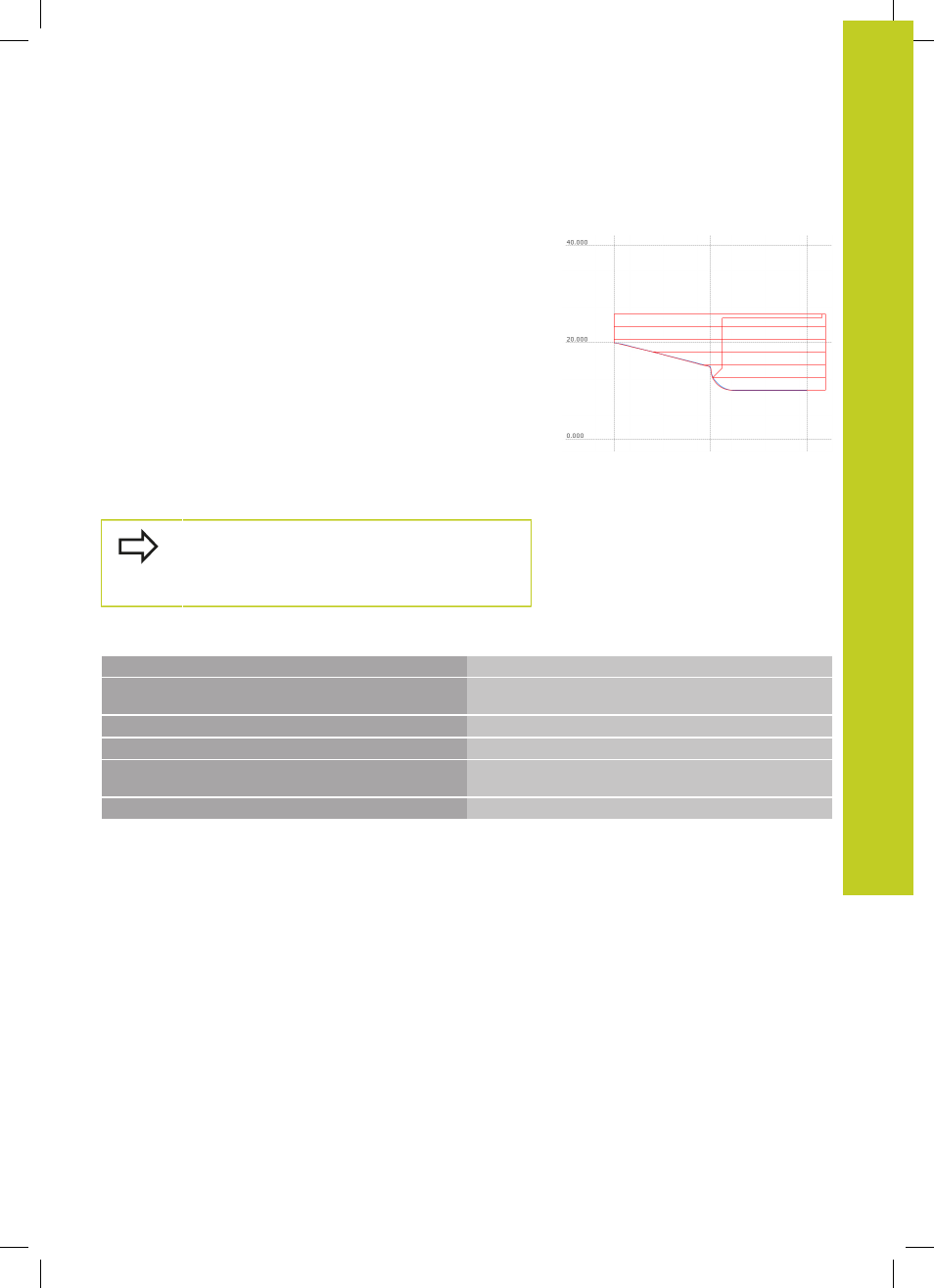

Графическое представление токарной обработки
Токарную обработку можно моделировать в режиме
программирования с помощью линейной графики. Условием
для этого является определение заготовки, надлежащим для
токарной обработки образом.
При точении оси располагаются таким образом, что X-
координаты описывают диаметр заготовки, а Z-координаты
- продольную позицию. Для моделирования движений
перемещения в режиме точения необходимо использовать
определение заготовки с помощью оси шпинделя Y.
Даже если токарная обработка выполняется в двумерной
плоскости (X и Z координаты), значения Y необходимо
указывать в определении заготовки. Системе ЧПУ
необходимо растяжение по Y для расчета прямоугольного
параллелепипеда заготовки. Достаточно задать небольшие
значения, например -1 и +1, т.к. Y-ось не рассматривается в
режиме точения как ось обработки.
В режиме теста программы для моделирования
обработки в режиме точения в вашем
распоряжении находится только 3D линейная
графика.
Синтаксис NC
%LT 200 G71 *
N10 G30 G18 X+0 Y-1 Z-50 *
Определение заготовки для графического
моделирования
N20 G31 G90 X+87 Y+1 Z+2 *
N30 T301 *
Вызов инструмента
N40 G00 G40 G90 Z+250 *
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу
N50 FUNCTION MODE TURN *
Активация режима точения
