Тест программы и отработка программы
17.1 Графики
17
522
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

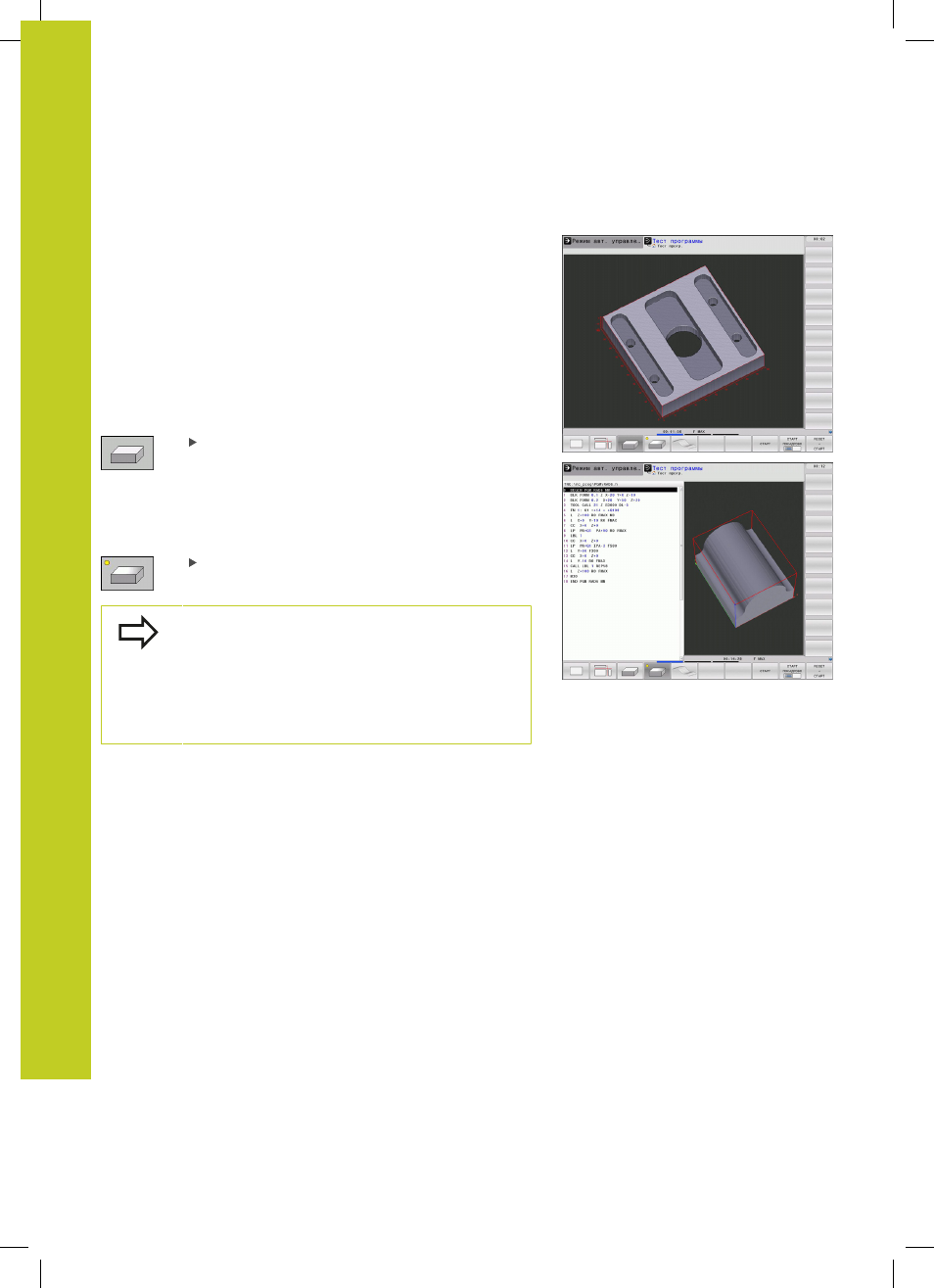

Трехмерное изображение
Система ЧПУ отображает заготовку в пространстве.
Трехмерное изображение можно вращать вокруг вертикальной
оси и поворачивать вокруг горизонтальной оси, используя
клавиши Softkey. Если к ЧПУ подключена мышь, эту функцию
также можно выполнять, удерживая нажатой правую кнопку
мыши.
Очертания заготовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы "Тест программы" можно использовать
функцию увеличения фрагмента, смотри "Увеличение
Выберите трехмерное изображение нажатием
клавиши Softkey.
С 3D представлением высокого разрешения вы можете
посмотреть поверхность обрабатываемой детали еще
подробнее. Благодаря виртуальному источнику света система
ЧПУ создает реалистичное представление света и тени.
Выберите трехмерное изображение с высоким
разрешением клавишей Softkey.
Скорость построения трехмерной графики
зависит от длины режущих кромок (столбец
LCUTS
в таблице инструмента). Если LCUTS
определен равным 0 (базовая настройка),
то в процессе моделирования длина кромок
рассчитывается как бесконечная, что приводит к
большой продолжительности вычислений.
