PLANE-функция: наклон плоскости обработки (опция ПО 1) 12.2
12
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
391
Определение процедуры работы PLANE-функции
при позиционировании
Обзор
Независимо от того, какая PLANE-функция используется для
определения наклонной плоскости обработки, в наличии всегда
имеются следующие функции для процедуры работы при
позиционировании:
Автоматический поворот
Выбор альтернативных возможностей наклона (не для
PLANE AXIAL )
Выбор типа преобразования (не для PLANE AXIAL)

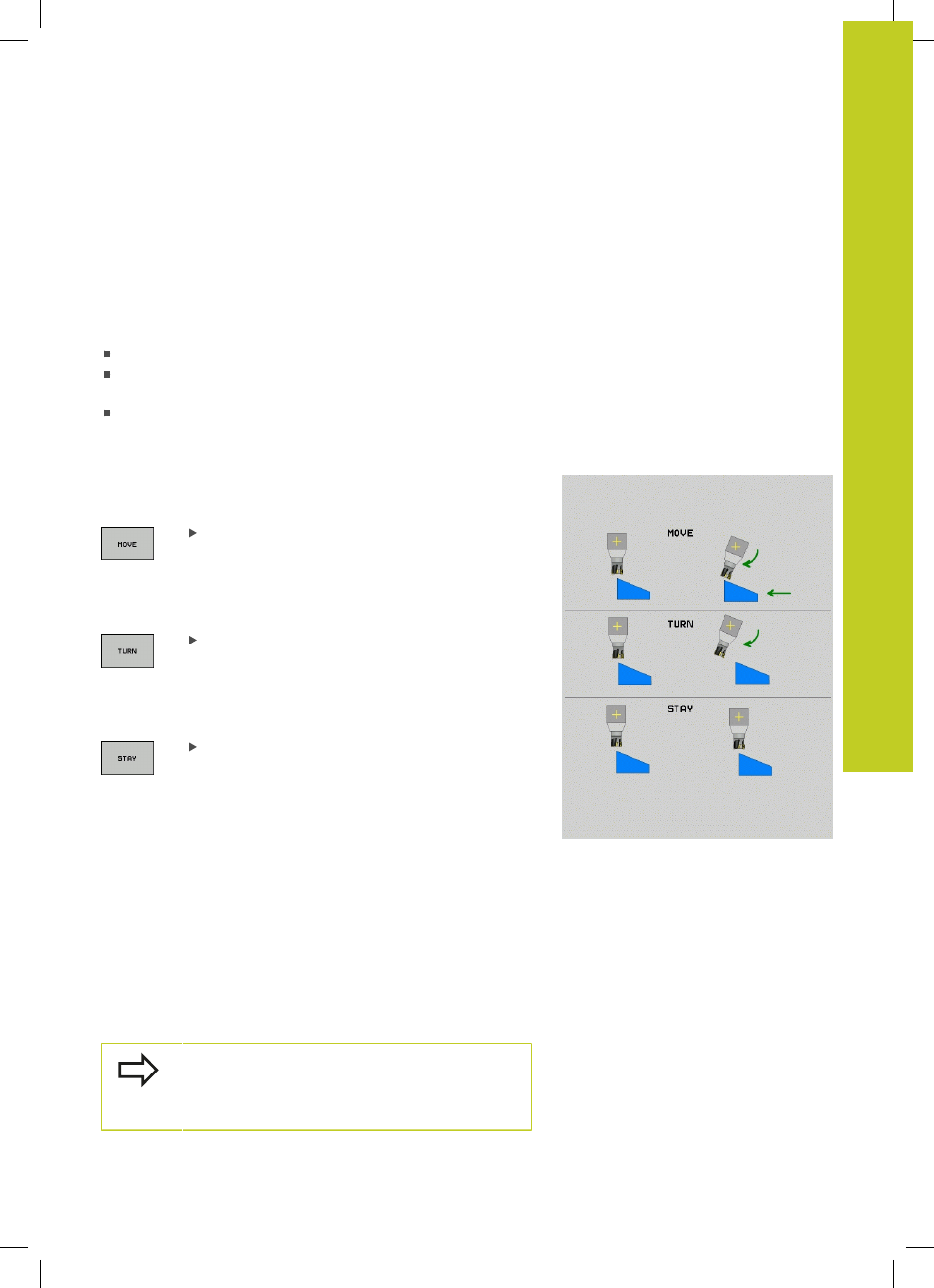

Автоматический поворот: MOVE/TURN/STAY (ввод строго
обязателен)
После ввода всех параметров для определения плоскости
необходимо определить, как именно оси вращения должны
быть повернуты на рассчитанные значения оси:
PLANE-функция должна автоматически
поворачивать оси вращения на рассчитанные
значения оси, при этом относительная
позиция между заготовкой и инструментом не
меняется. ЧПУ выполняет компенсационное
перемещение на линейных осях
PLANE-функция должна автоматически
повернуть оси вращения на рассчитанные
значения, при этом позиционируются
только оси вращения. ЧПУ не выполняет
компенсационного перемещения по линейным
осям
Оператор поворачивает оси вращения
в следующем, отдельном кадре
позиционирования
Если выбрана опция MOVE (PLANE-функция должна
автоматически выполнять поворот с компенсационным
перемещением), следует дополнительно определить два
поясняемых далее параметра расстояние от точки вращения
до вершины инструмента и подача? F=.
Если выбрана опция TURN (PLANE-функция должна
автоматически выполнять поворот без компенсационного
перемещения), следует дополнительно определить
поясняемый далее параметр Подача? F=.
В качестве альтернативы подаче F, определяемой
непосредственно вводом числового значения, можно
выполнять поворот также с помощью FMAX (ускоренный ход)
или FAUTO (подача из кадра TOOL CALLT).
Если функция PLANE AXIAL используется в
сочетании с функцией STAY, то оси вращения
следует поворачивать в отдельном кадре
позиционирования после функции PLANE.
