Программирование: программирование контуров
6.4
Движение по траектории – декартовы координаты
6
204
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

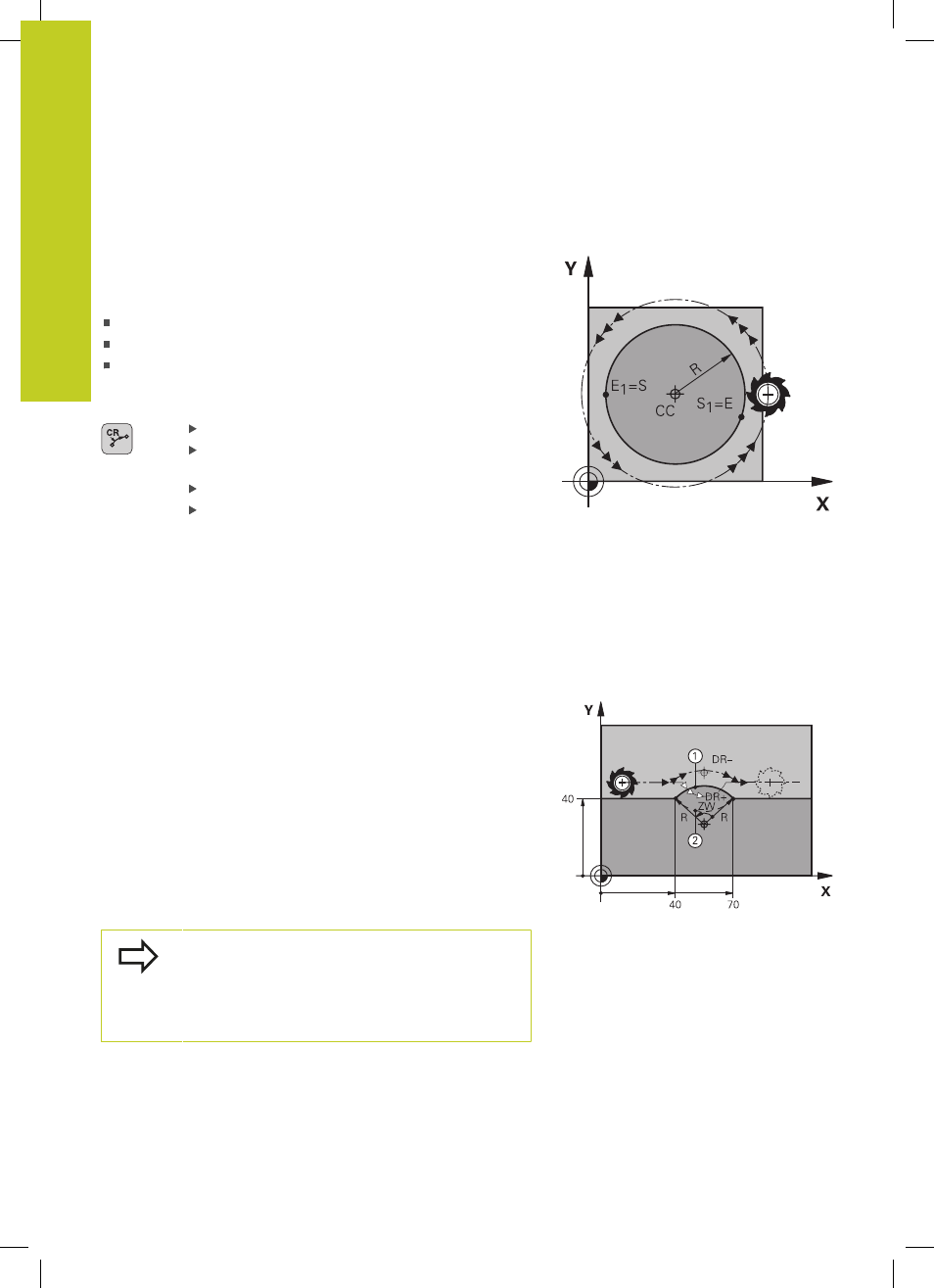

Круговая траектория G02/G03/G05 с заданным
радиусом
Инструмент перемещается по круговой траектории с радиусом
R.
Направление вращения
По часовой стрелке: G02
Против часовой стрелки: G03
Без указания направления вращения: G05. Система
ЧПУ перемещается по круговой траектории с последним
запрограммированным направлением вращения
Координаты
конечной точки дуги окружности
Радиус R
Внимание! Знак числа определяет
величину дуги окружности!
Дополнительная M-функция
Подача F
Полная окружность
Для полного круга последовательно программируются два
кадра окружности:
Конечная точка первого полукруга является точкой старта для
второго. Конечная точка второго полукруга является точкой
старта для первого.
Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединяться с
помощью четырех разных дуг с одинаковым радиусом:
Меньшая дуга окружности: CCA<180°
Радиус имеет положительный знак числа R>0
Большая дуга окружности: CCA>180°
Радиус имеет отрицательный знак числа R<0
При помощи направления вращения задается изгиб дуги
окружности: наружу (выпуклая) или внутрь (вогнутая):
Выпуклая: направление вращения G02 (с поправкой на радиус
G41
)
Вогнутая: направление вращения G03 (с поправкой на радиус
G41
)
Расстояние между точкой старта и конечной
точкой диаметра окружности не может превышать
диаметра окружности.
Максимальный радиус составляет 99,9999 м.
Угловые оси A, B и C поддерживаются.
