Обработка данных DXF (опция программного обеспечения)
7.1
7
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
229

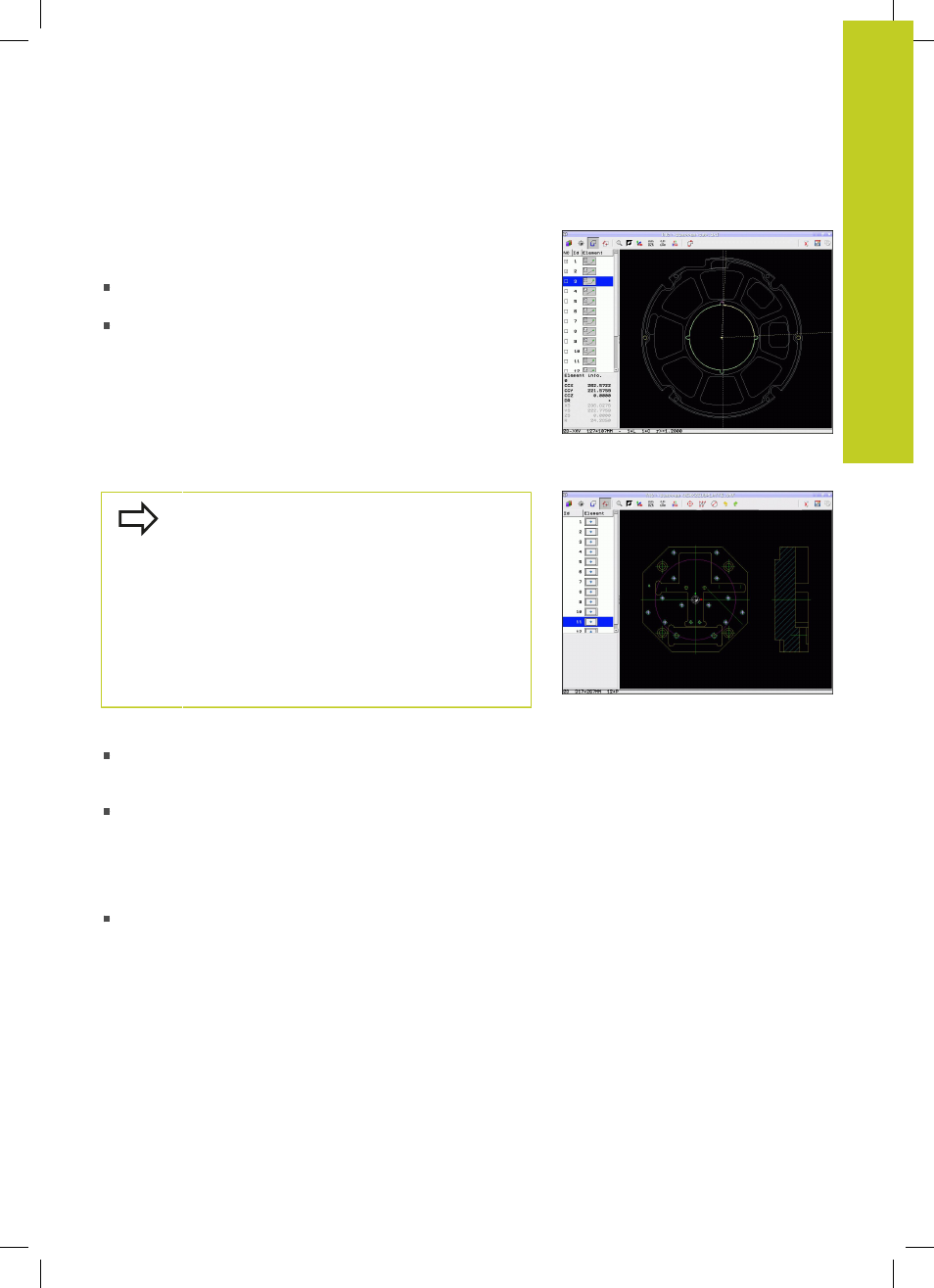

Информация об элементах
Система ЧПУ отображает на дисплее слева внизу различные
данные для элемента контура, который был выбран в
последний раз щелчком мыши в левом или правом окне.
Прямая, конечная и начальная точка прямой дополнительно
обозначена серым цветом
Окружность, центр окружности, конечная точка окружности и
направление вращения. Дополнительно выделенная серым
цветом точка старта и радиус окружности
Выбор и сохранение позиций обработки
Для выбора позиций обработки следует
пользоваться сенсорной панелью Touch-Pad на
клавиатуре ЧПУ или подключенной через USB-
порт мышью.
Если требуется расположить выбираемые
позиции очень близко друг к другу,
воспользуйтесь функцией масштабирования.
При необходимости выберите базовую настройку
так, чтобы система ЧПУ отображала траектории
инструментов, смотри "Базовые настройки",
Для выбора позиций обработки имеется три возможности:
Выбор по отдельности: выбор нужной позиции обработки
отдельными щелчками мыши (смотри "Выбор по
отдельности", Стр. 230)
Быстрый выбор позиций отверстий путем выделения
мышью соответствующей области: путем расширения
мышью границ определенной области выбираются
все находящиеся в нем позиции отверстий ("Быстрый
выбор позиций отверстий путем выделения мышью
соответствующей области").
Быстрый выбор позиций отверстий путем ввода диаметра:
путем ввода диаметра отверстия выбираются все
находящиеся в DXF-файле позиции отверстий с данным
