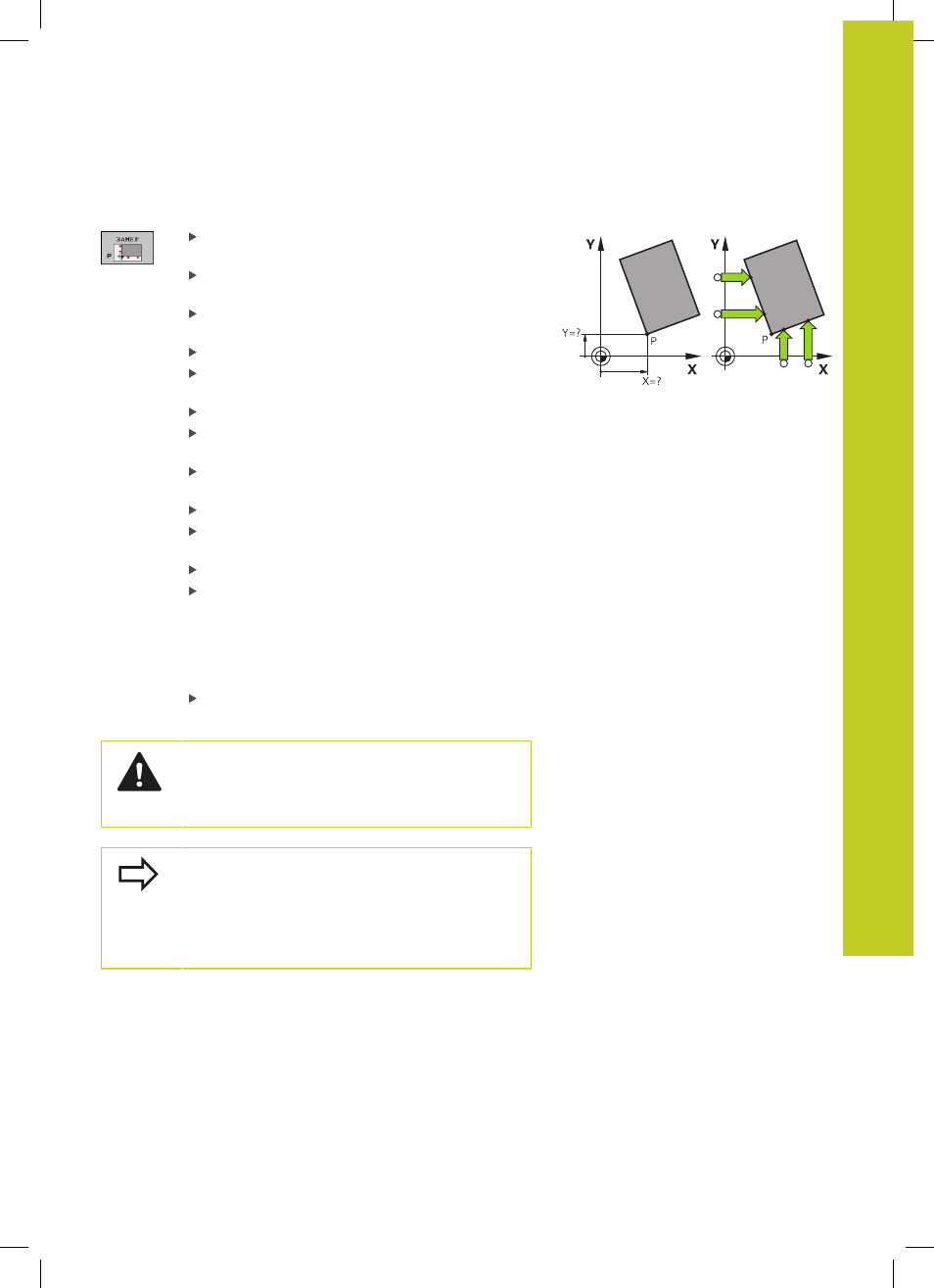

Угол в качестве точки привязки
Выберите функцию ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ P
Переместите измерительный щуп к первой
точке измерения на первой кромке заготовки.
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
Ощупывание: нажмите внешнюю кнопку START
Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
Ощупывание: нажмите внешнюю кнопку START
Переместите измерительный щуп к первой
точке измерения на второй кромке заготовки.
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
Ощупывание: нажмите внешнюю кнопку START
Установите измерительный щуп вблизи второй
точки ощупывания на той же кромке
Ощупывание: нажмите внешнюю кнопку START
Точка привязки
: введите обе координаты
точки привязки в окно меню, нажимая
softkey УСТ. ТОЧКУ ПРИВЯЗКИ или
смотри "Запись результатов измерения из
циклов измерительного щупа в таблицу
предустановок", Стр. 483
Завершение функции ощупывания: нажмите
Softkey КОНЕЦ
HEIDENHAIN берет на себя ответственность за
функции циклов щупа только в том случае, если
используется измерительный щуп производства
HEIDENHAIN.
Вы также можете можете определить точку
пересечения двух прямых по отверстиями или
островам и задать ее в качестве точки привязки.
Однако каждая прямая может измеряться
только с помощью двух одинаковых функций
ощупывания (например, два отверстия).
