Программирование: Многоосевая обработка
12.4 Дополнительные функции для осей вращения
12
400
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013
Сохранение положения вершины инструмента при
позиционировании поворотных осей (TCPM): M128
(опция ПО 2)
Стандартная процедура
ЧПУ перемещает инструмент в позицию, заданную в
программе обработки. Если в программе изменяется позиция
одной из осей наклона, следует рассчитать возникшее в
связи с этим смещение по линейным осям и произвести
перемещение в кадре позиционирования.

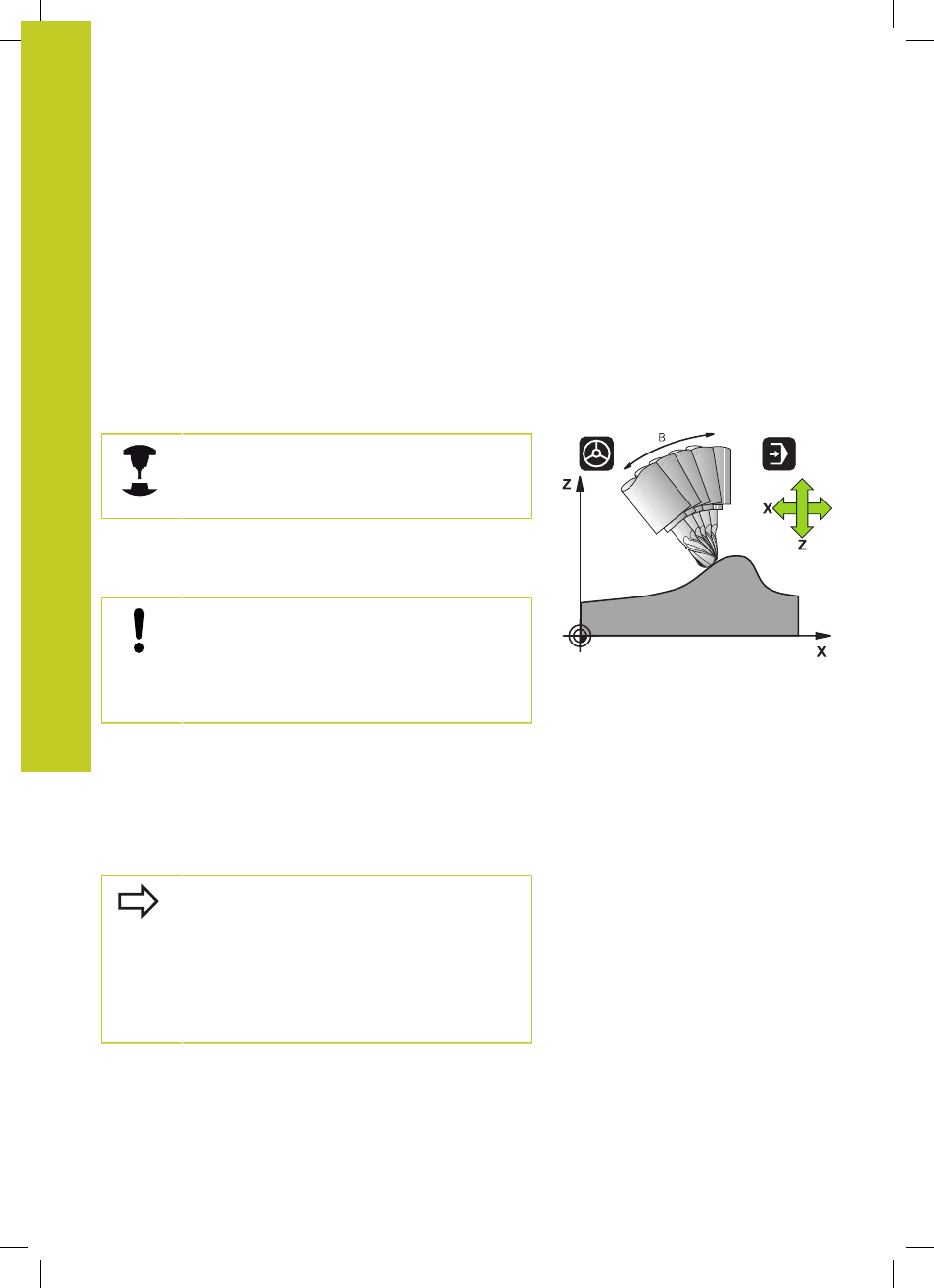

Процедура работы с М128 (TCPM: Tool Center Point
Management)
Геометрия станка должна быть определена
производителем станка в описании кинематики.
Если в программе изменяется положение управляемой оси
наклона, в процессе наклона положение вершины инструмента
по отношению к заготовке не изменяется.
Осторожно, опасность для заготовки!
В случае наклонных осей с торцовыми зубьями:
измените положение оси только после отвода
инструмента от материала. В противном случае
при выходе из зубчатого зацепления контур
может быть поврежден.
За M128 можно ввести еще одну подачу, на которой ЧПУ
выполнит компенсационные перемещения по линейным осям.
Используйте M128 в сочетании с M118, если во время
выполнения программы нужно будет изменить положение
осей наклона с помощью маховичка. Совмещение
позиционирования маховичком осуществляется при активной
M128 в фиксированной системе координат станка.
Перед позиционированием с использованием M91
или M92 и перед T-Satz: выполните сброс M128.
Во избежание повреждений контура с M128
разрешается применять только радиусную фрезу.
Длина инструмента должна отсчитываться от
центра наконечника радиусной фрезы.
Если M128 активна, ЧПУ отображает в индикации
состояния символ TCPM.
