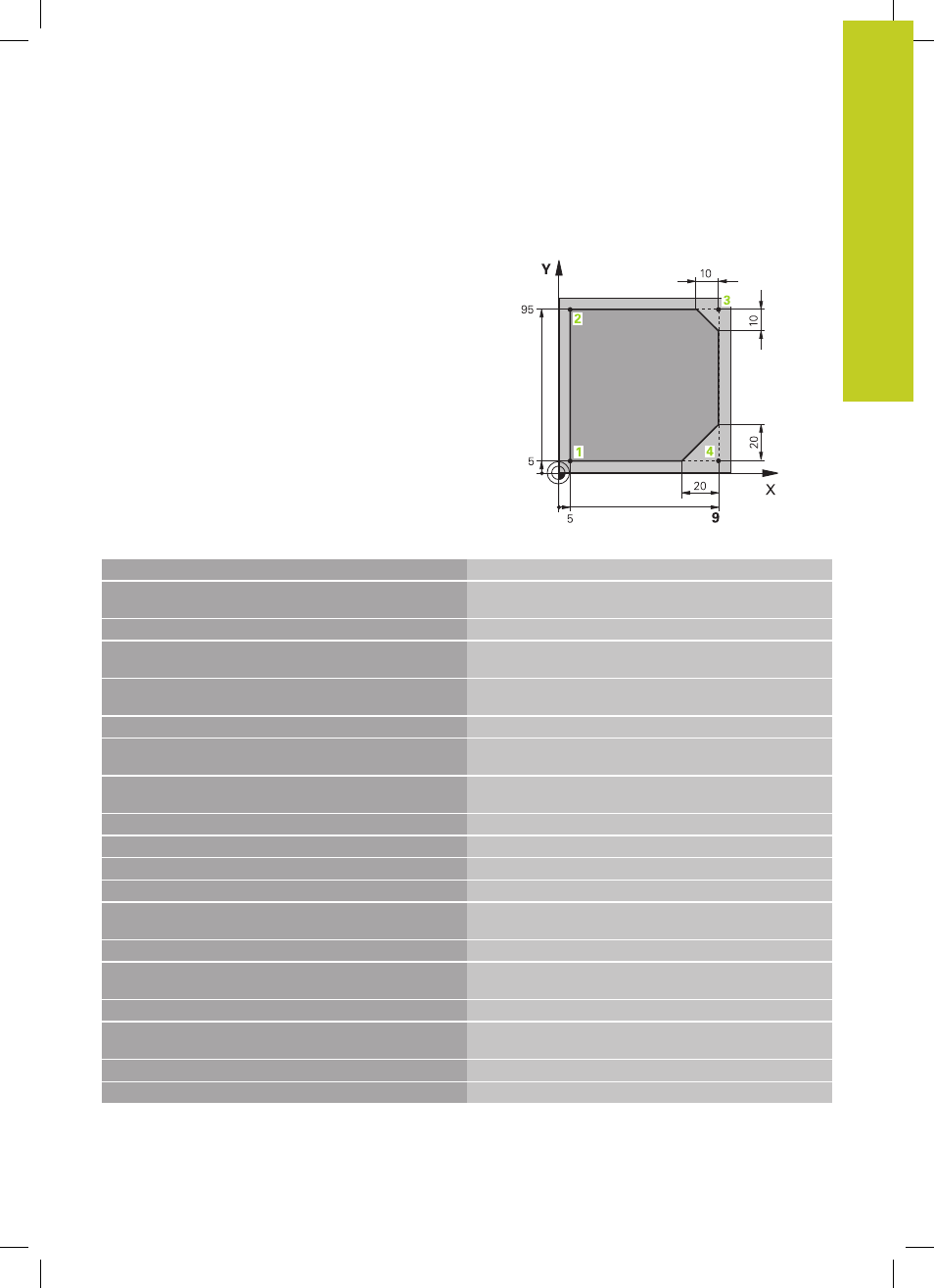

Пример: движения по прямой и фаски в
декартовой системе координат
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки для графического
моделирования
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Вызов инструмента с осью шпинделя и частотой
вращения шпинделя
N40 G00 G40 G90 Z+250 * Вывод инструмента из материала по оси шпинделя на
ускоренном ходу
N50 X-10 Y-10 * Предварительное позиционирование инструмента
N60 G01 Z-5 F1000 M3 * Перемещение на глубину обработки с подачей F = 1000
мм/мин
N70 G01 G41 X+5 Y+5 F300 * Подвод к контуру в точке 1, активация поправки на
радиус G41
N80 G26 R5 F150 * Подвод по касательной дуге
N90 Y+95 * Подвод к точке 2
N100 X+95 * Точка 3: первая прямая для угла 3
N110 G24 R10 * Программирование фаски длиной 10 мм
N120 Y+5 * Точка 4: вторая прямая для угла 3, первая прямая для
угла 4
N130 G24 R20 * Программирование фаски длиной 20 мм
N140 X+5 * Подвод к последней точке контура 1, вторая прямая для
угла 4
N150 G27 R5 F500 * Отвод по касательной дуге
N160 G40 X-20 Y-20 F1000 * Выход из материала в плоскости обработки, отмена
поправки на радиус
N170 G00 Z+250 M2 * Отвод инструмента, конец программы
N99999999 %LINEAR G71 *
