Программирование: ввод данных из DXF-файлов или контуров
открытым текстом
7.1 Обработка данных DXF (опция программного обеспечения)
7
220
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

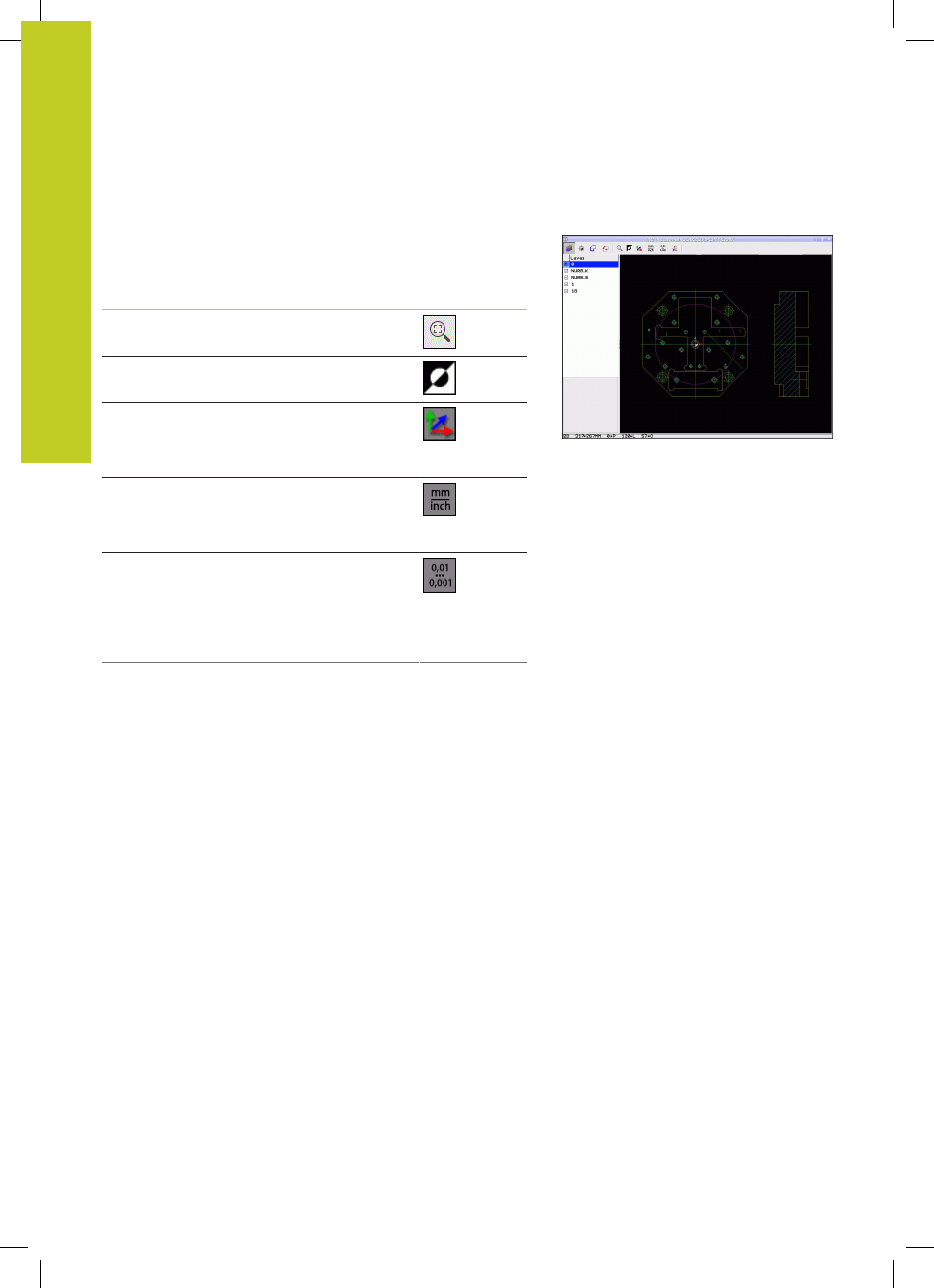

Базовые настройки
Нижеприведенные базовые настройки вы выбираете с
помощью значков на панели кнопок. Некоторые значки система
ЧПУ отображает только в определенном режиме.
Настройка Иконка
Масштабирование изображения до
предельного размера
Переключение цветовой схемы (изменение
цвета фона)
переключение между 2D- и 3D-режимами.
В активном 3D-режиме вы можете
поворачивать и вращать изображение с
помощью правой кнопки мыши
Задайте единицы измерения для файла
DXF: мм или дюймы. В этих единицах
измерения система ЧПУ выдает также
программу контура или позиции обработки
Разрешением определяется, сколько
разрядов после запятой должно быть в
программе контура, составляемой системой
ЧПУ. Базовая настройка: 4 разряда после
запятой (соответствует разрешению 0,1
мкм при активной единице измерения ММ)
