Программирование: программирование контуров
6.4 Движение по траектории – декартовы координаты
6
202
TNC 640 | Руководство пользователя «Программирование DIN/ISO» | 12/2013

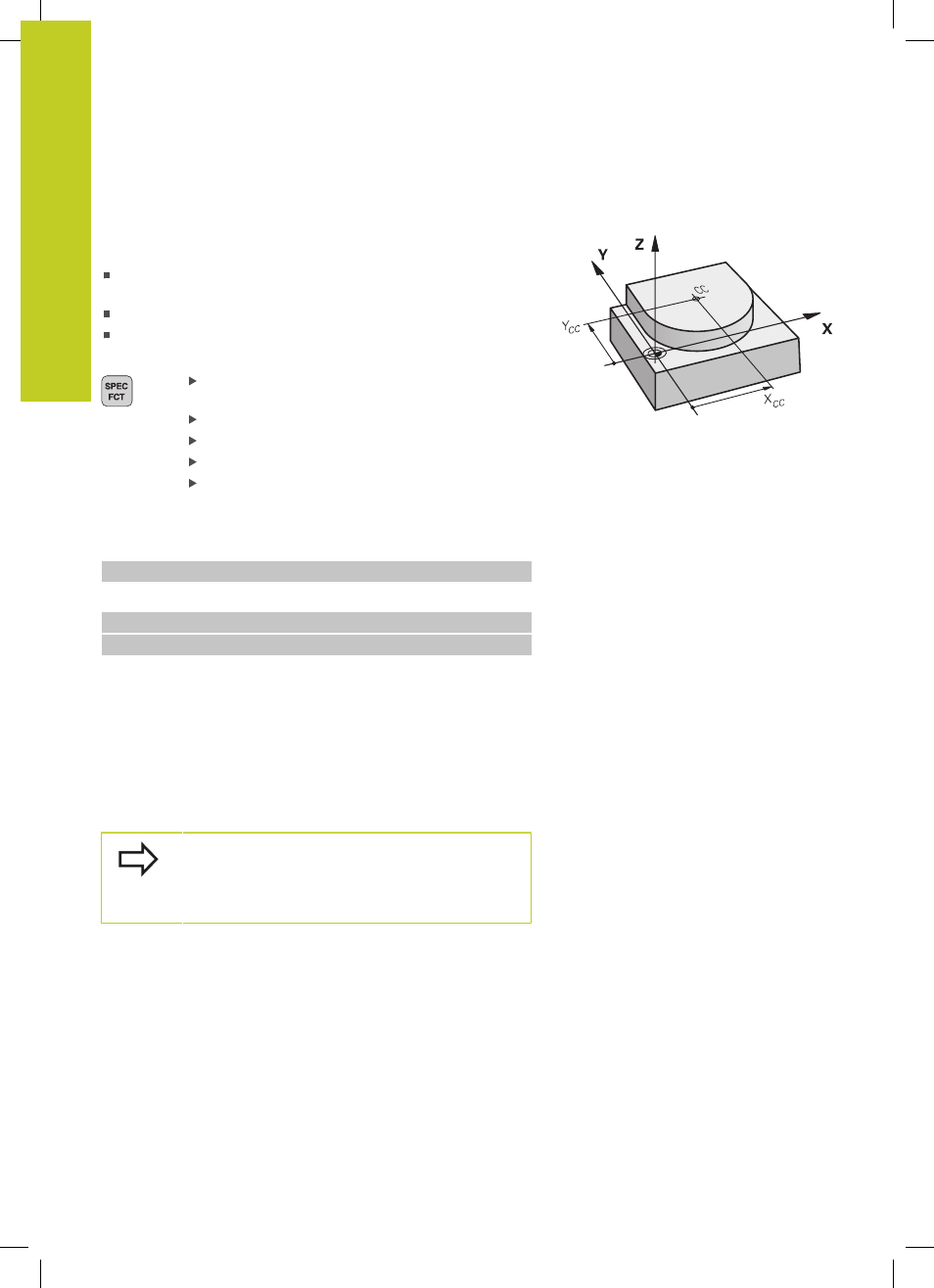

Центр окружности I, J
Центр окружности задается для круговых траекторий,
программируемых функциями G02, G03 или G05. Для этого
следует ввести декартовы координаты центра окружности
на плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей "НАЗНАЧЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ"
Программирование центра окружности:
нажмите клавишу SPEC FCT
Выберите Softkey ФУНКЦИИ ПРОГРАММ
Выберите Softkey DIN/ISO
Выберите Softkey I или J
Ввод координат для центра окружности
или для того, чтобы присвоить последнюю
вводившуюся позицию: введите G29
Примеры NC-кадров
N50 I+25 J+25 *
или
N10 G00 G40 X+25 Y+25 *
N20 G29*
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружности.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной
позицией инструмента.
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно
полюсом для полярных координат.
