«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов мгновенной токовой отсечки в ПО BESTCOMSPlus
используется экран BESTlogicPlus. Логический блок элемента мгновенной токовой отсечки
изображен на Рис. 50. Сводка по входам и выходам логик представлена в таблице Таблица 23.

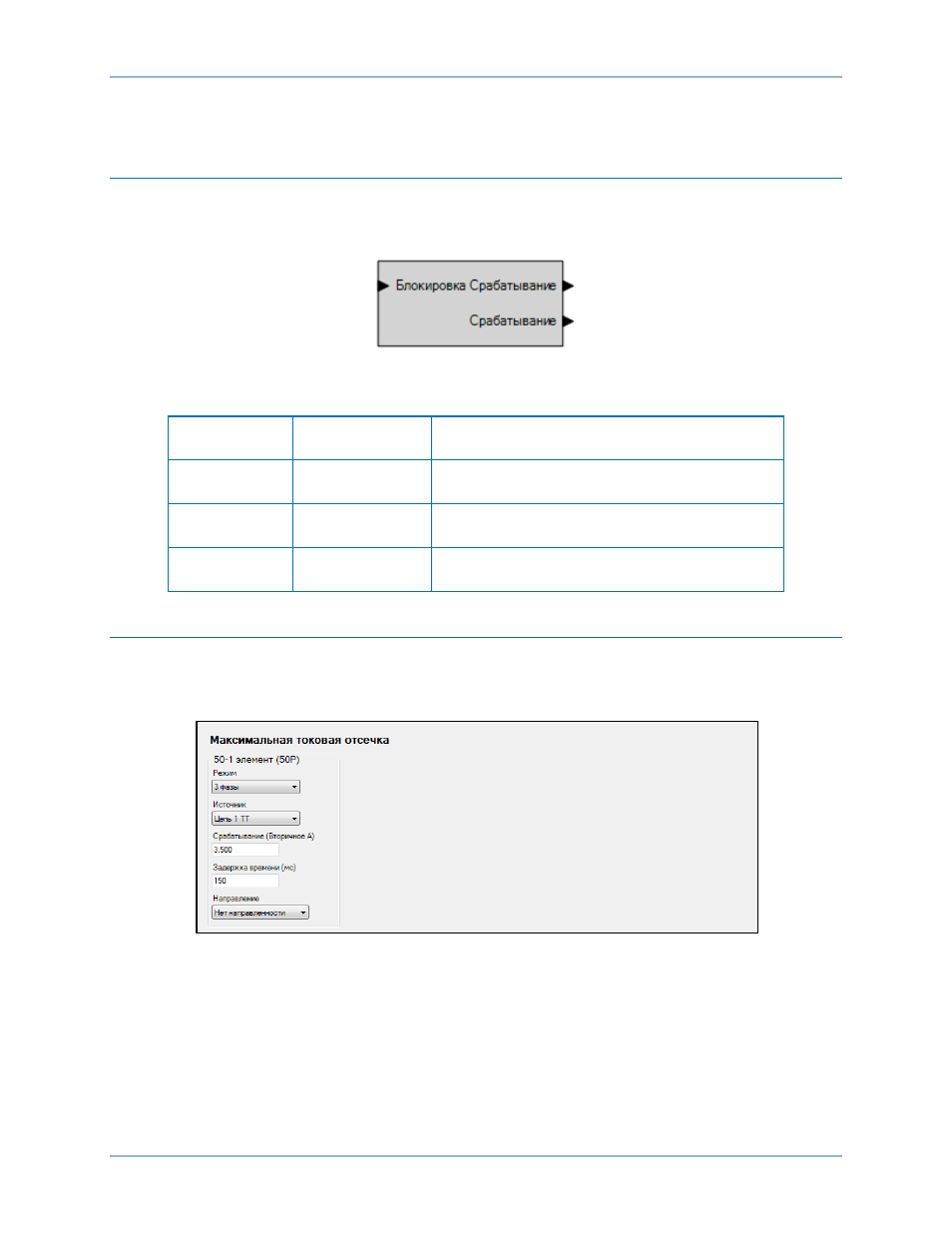

Рис. 50. Логический блок элемента мгновенной токовой отсечки
Таблица 23. Логические входы и выходы
Имя
Логическая
функция
Назначение
Блокировка
Вход
Отключает функцию 50, если имеет значение
«истина»
Срабатывание
Выход
Когда элемент 50 находится в положении
работы, имеет значение «истина».
Срабатывание
Выход
Когда элемент 50 находится в положении
срабатывания, имеет значение «истина».
Операционные настройки
Для выбора операционных настроек элементов максимальной токовой отсечки в системе
BESTCOMSPlus
используется экран настроек «Максимальная токовая отсечка (50)» (Рис. 51).
Сводка по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 24.
Рис. 51. Экран настроек «Максимальная токовая отсечка»
BE1-11t
Мгновенная токовая отсечка (50)
