Настройка
Значение
Экран
в BESTCOMSPlus
Описание
Блокировка
напряжения
40 В
Защита — Частота (81-1) Устанавливает значение
срабатывания блокировки
напряжения равным 40 В
Блокировка
повышения
частоты
64 Гц
Защита — Частота (81-1) Устанавливает значение для
блокировки повышения частоты
равным 64 Гц
Блокировка
понижения частоты
46 Гц
Защита — Частота (81-1) Устанавливает значение для
блокировки понижения частоты
равным 46 Гц
81-
1 Скорость
изменения
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер скорости
изменения для 81-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 252.
•
Блокировка отключена.
•
Выход OUT1 закрывается для срабатывания 81-1.
•
Выход OUT2 закрывается для уставки 81-1.
•
Функция записи неисправностей включена.

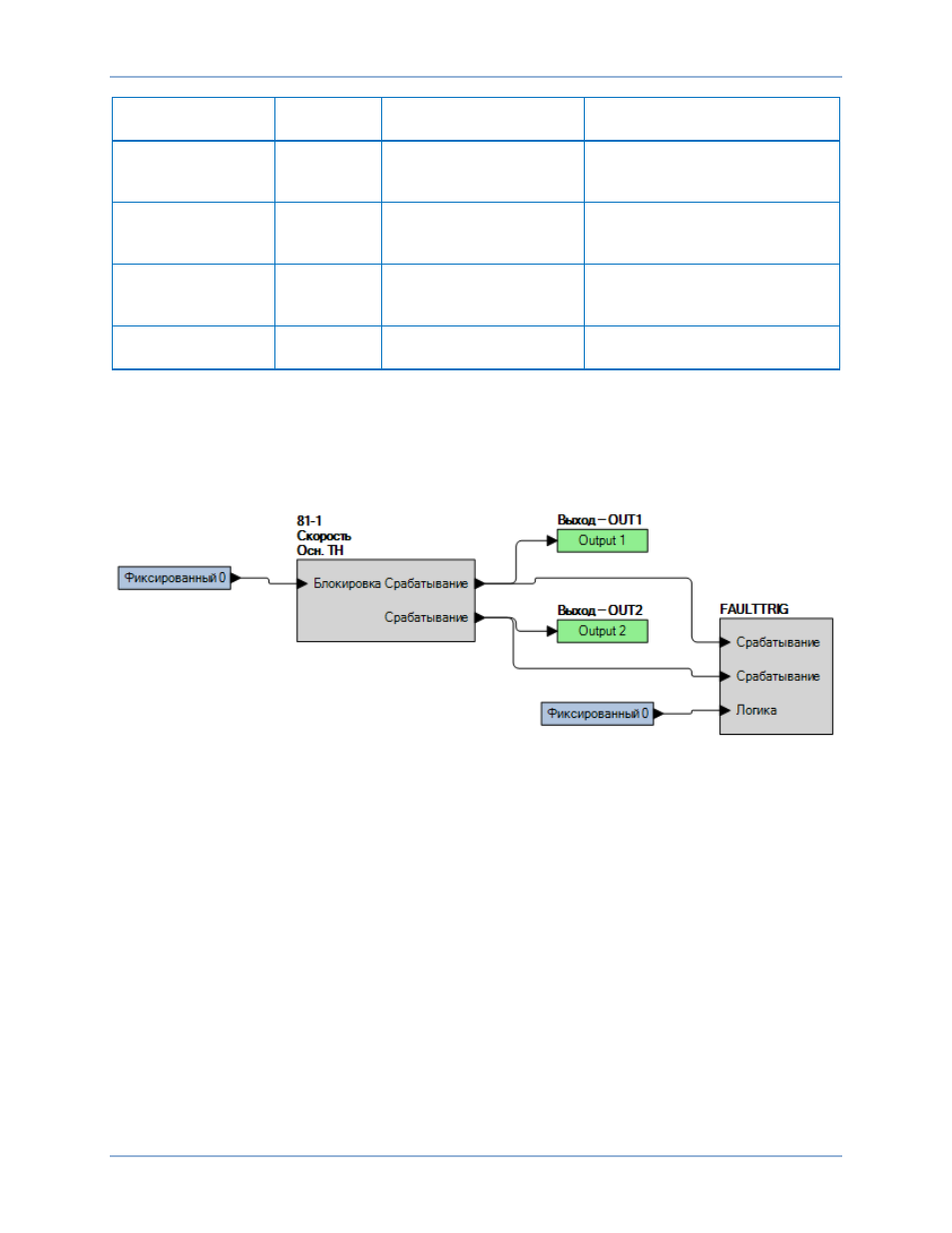

Рис. 252. Настройки BESTlogicPlus (скорость изменения частоты)
Шаг 3. Будьте готовы отслеживать работу функции 81-1, которую можно контролировать
на выходе OUT2 (см. Рис. 252).
Шаг 4. Подключите источник напряжения 120 В переменного тока, способный плавно качать
частоту от 35 до 75 Гц, к клеммам C13 (фаза A) и C16 (нейтраль).
Шаг 5. Установите скорость линейного изменения 0,001 с/шаг (это максимальный уровень,
при возможности укажите меньшее значение) и задайте общее количество шагов — 1000
(всего 1 секунда для испытания качания).
Шаг 6. Задайте диапазон частоты качания (линейное изменение) от 55,0 до 64,7 Гц. При этом
скорость изменения равна 9,7 Гц/с (на 3,0% ниже настройки срабатывания 10,0 Гц).
Шаг 7. Инициируйте качание (линейное изменение). Одновременно с этим напряжение подается
на устройство BE1-11t. Обратите внимание на отсутствие функционирования выхода
OUT2.
Шаг 8. Увеличивайте скорость изменения с шагом в 1% (9,8, 9,9 Гц/с) до 9,9 Гц/с и с шагом
в 0,5% по достижении этого значения до закрытия выхода OUT2. Зафиксируйте
срабатывание.
Шаг 9. Повторите шаги с 3 по 8 со значением срабатывания 2 Гц/с. Начните испытание
со значения скорости изменения на 8% ниже значения срабатывания (1,84 Гц/с
