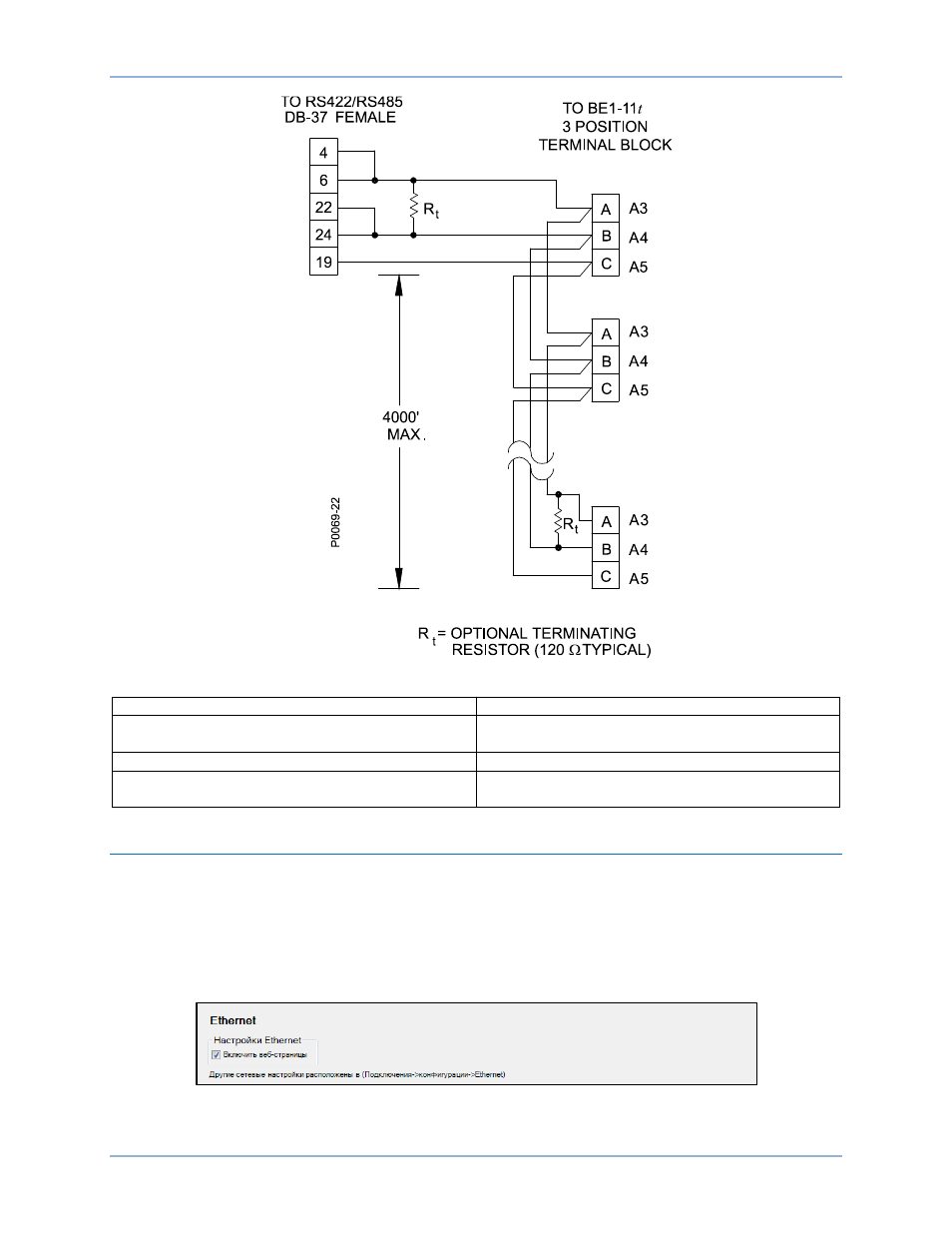

Рис. 202. RS-485 DB-37 к BE1-11t
TO RS422/RS485 DB-37 FEMALE
К RS422/RS485 DB-37, РОЗЕТКА
TO BE1-11t 3 POSITION TERMINAL BLOCK
К BE1-11t, 3-ПОЗИЦИОННАЯ КЛЕММНАЯ
КОЛОДКА
4000' MAX.
4000 ФУТОВ МАКС.
R
t
= OPTIONAL TERMINATING RESISTOR
(120
Ω TYPICAL)
R
t
= ОПЦИОНАЛЬНЫЙ ОКОНЕЧНЫЙ
РЕЗИСТОР (СТАНДАРТНЫЙ 120 ОМ)
Настройка Ethernet
Расположенный на задней панели дополнительный порт связи Ethernet обеспечивает
динамическую адресацию (DHCP), интерфейс веб-страницы (HTTP), оповещения по электронной
почте (SMTP), а также связь с ПК с работающим ПО BESTCOMSPlus, Modbus™ или DNP.
Дополнительные настройки Ethernet представлены на Рис. 203.
Для просмотра веб-страниц BE1-11t необходимо установить флажок в поле «Включить веб-
страницы». Более подробную информацию о просмотре веб-страниц см. в главе «BESTnet™Plus».
Рис. 203. Экран Ethernet
Связь
BE1-11t
