9424273995 Ред. H1
175
перезаписаны. Функция отчета о неисправностях позволяет регистрировать до
32
осциллографических записей в соответствии с требованиями стандарта IEEE C37.111-1999
(IEEE Standard Common Format for Transient Data Exchange (COMTRADE) for Power Systems).
Количество сохраняемых записей определяется пользователем. Максимальное разрешение
регистрируемых данных составляет 32 выборки (значения) на цикл и выбирается пользователем.
Устройство BE1-11t может сохранять до 2048 циклов данных при 8 выборках на цикл или до
512
циклов данных при 32 выборках на цикл. Настройки осциллографических записей
см. в Таблица 57.
Регистрируются все каналы (IA, IA, цепь 2, IB, IB, цепь 2, IC, IC, цепь 2, IG, IG, цепь 2, VA, VB, VC,
VX, FP, FX, Аналоговые входы и RTD) в соответствии с тем, как они возникают в реальном
времени.
Для каждого события делается и регистрируется «моментальный снимок» настроек. Это «снимок»
сохраняется в файле, который можно загрузить в устройство и вернуть его к тем настройкам,
которые были активны в момент записи.
Системы защиты BE1-11t имеют три поля идентификации: ИД устройства, ИД станции и ИД
пользователя. Эти поля используются в информационных строках заголовков осциллографических
записей. Информацию о настройках идентификации BE1-11t см. в главе BESTCOMSPlus.
Настройки осциллографических записей
Настройки осциллографических записей программируются с помощью BESTCOMSPlus.
Используйте «Проводник настроек», чтобы открыть раздел «Конфигурация измерений» и экран
«Отчеты об авариях», показанный на Рис. 112. Введите значения для разрешения выборки,
количества сохраняемых записей и предшествующих периодов.

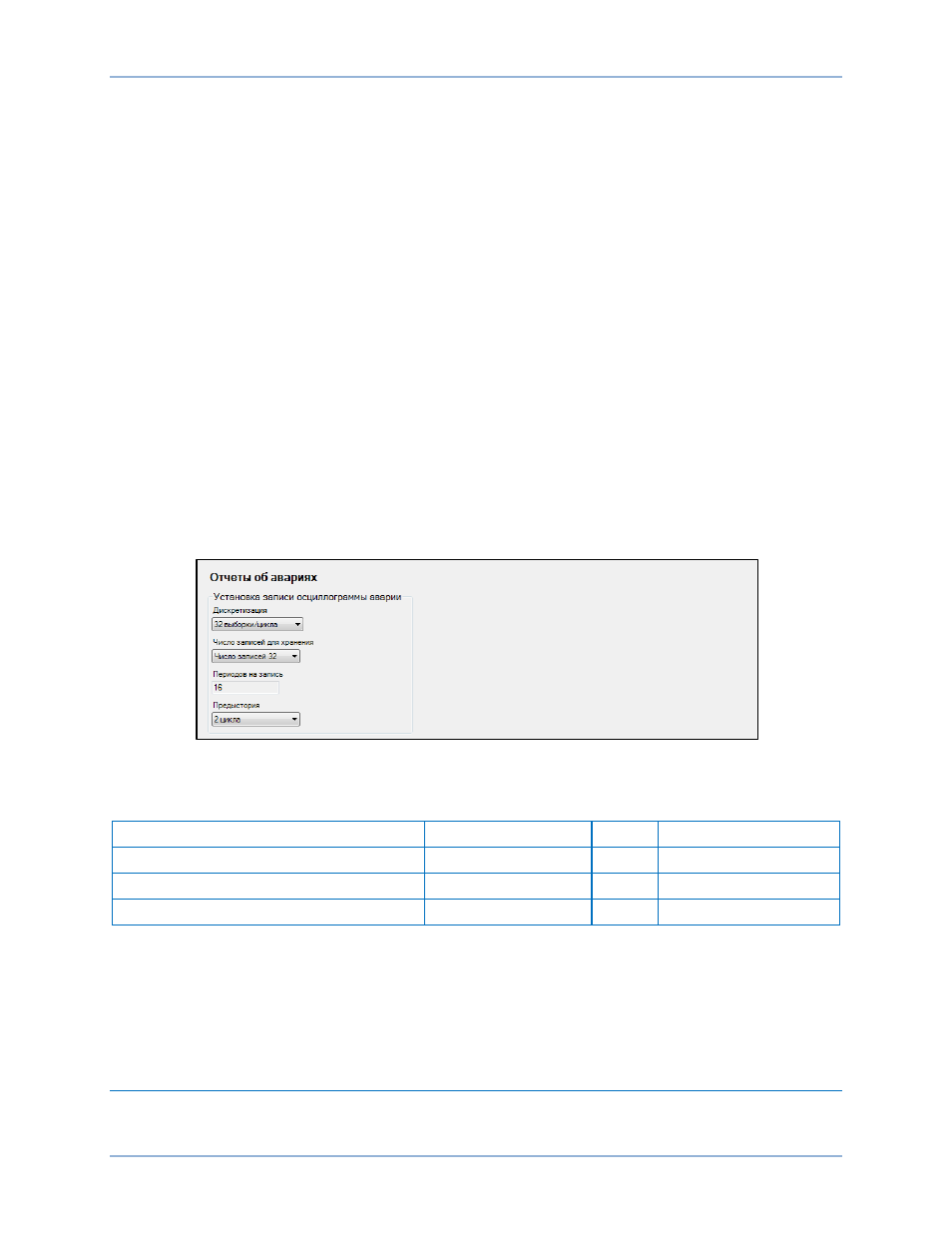

Рис. 112. Экран «Отчеты об авариях»
В Таблица 57 представлены сводные данные о настройках записей осцилограммы.
Таблица 57. Настройки осциллографических записей
Настройка
Диапазон
Шаг
По умолчанию
Дискретизация
32; 16 или 8
н/п
32
Число записей для хранения
32, 16, 8 или 4
н/п
32
Предыстория
0–16
1
2
Получение осциллографических записей
Осциллографические записи можно загрузить через меню «Отчеты», экран «Отчеты об авариях»
в ПО BESTCOMSPlus (Рис. 111). См. выше раздел Отчеты о неисправности. Кроме того,
осциллографические записи можно просматривать через интерфейс веб-страницы.
Дополнительные сведения см. в главе BESTnetPlus.
Расстояние до повреждения
Устройство BE1-11t рассчитывает расстояние до повреждения при каждой регистрации записи
о неисправности. Расстояние до повреждения рассчитывается и отображается в соответствии
BE1-11t
Отчеты о неисправностях
