206
9424273995 Ред. H1
Данные по качеству энергии можно просматривать через ПО BESTCOMSPlus, на дисплее
передней панели или с помощью веб-интерфейса. Для просмотра данных через BESTCOMSPlus
используйте «Меню измерения» и откройте подменю «Качество электроэнергии».
Напряжение

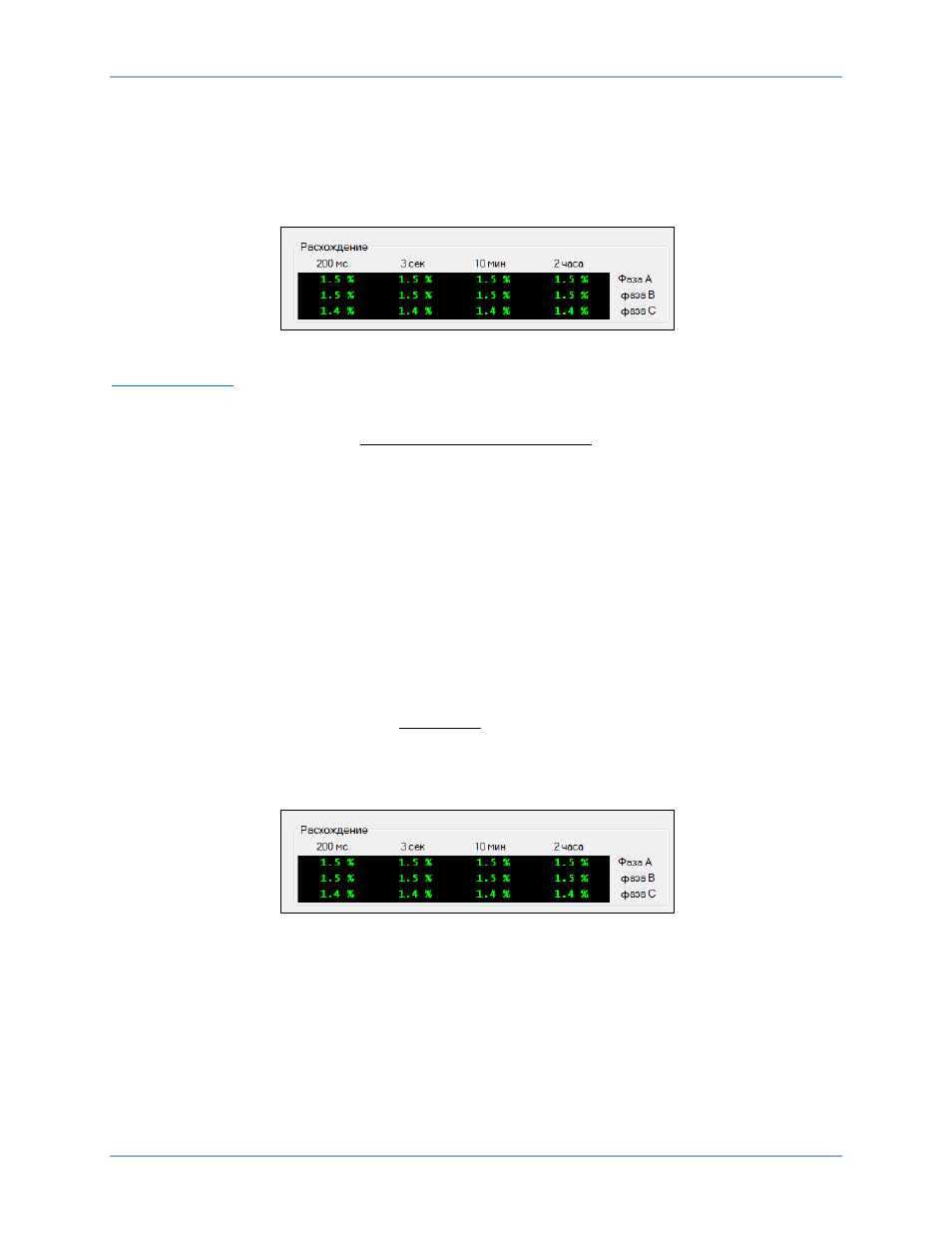

На Рис. 131 показано меню «Качество электроэнергии», экран «Напряжение».
Рис. 131. Экран «Напряжение» из меню «Качество электроэнергии»
10 сек. частота
Для расчета средней частоты за 10 секунд используется Уравнение 23.
𝑁𝑢𝑚𝑏𝑒𝑟 𝑜𝑓 𝐼𝑛𝑡𝑒𝑔𝑟𝑎𝑙 𝐶𝑦𝑐𝑙𝑒𝑠
𝑇𝑜𝑡𝑎𝑙 𝐷𝑢𝑟𝑎𝑡𝑖𝑜𝑛 𝑜𝑓 𝐼𝑛𝑡𝑒𝑔𝑒𝑟 𝐶𝑦𝑐𝑙𝑒𝑠
Уравнение 23. Расчет частоты за 10 секунд
Пример
Количество циклов интегрирования: 501 цикл за 10 секунд
Общая длительность 501 цикла: 9,998 с
10-
секундная частота = 501/9,998 = 50,1100 Гц
Расхождение
Во время падения напряжение часто искажается. Такое искажение может быть важно для
понимания эффекта падения в системе. BE1-11t рассчитывает искажение с помощью Уравнение
24.
�
𝑉
𝑇𝑜𝑡𝑎𝑙
𝑉
𝐹𝑢𝑛𝑑𝑎𝑚𝑒𝑛𝑡𝑎𝑙
− 1� × 100
Уравнение 24. Расчет расхождения
На Рис. 132 показан экран «Расхождение» из меню «Качество электроэнергии».
Рис. 132. Экран «Расхождение» из меню «Качество электроэнергии»
Просадка/отклонение
На Рис. 133 показан экран «Просадка/отклонение» из меню «Качество электроэнергии». Зеленый
светодиод указывает на превышение порогового значения, заданного в настройках качества
электроэнергии.
Качество электроэнергии
BE1-11t
