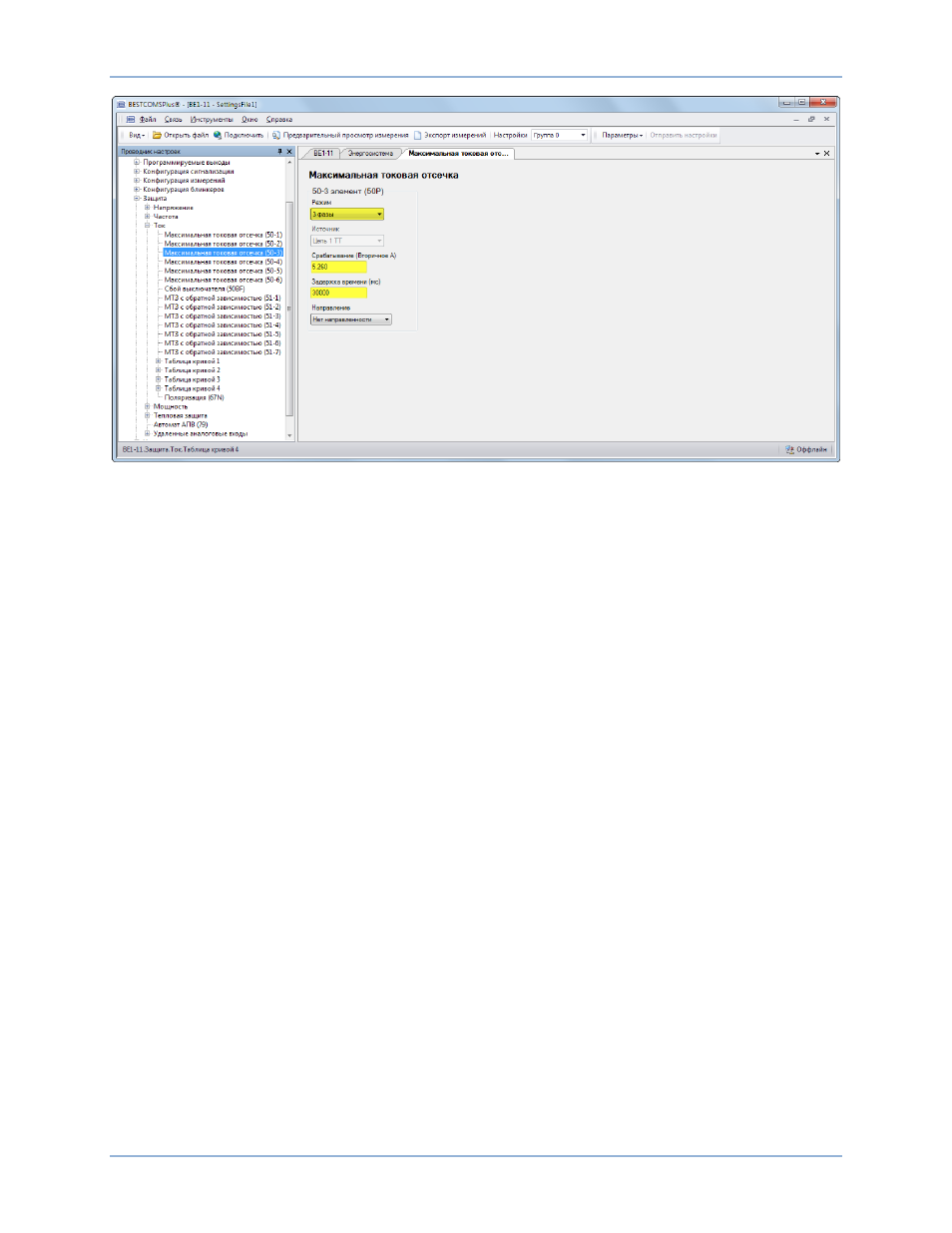

Рис. 12. Экран «Максимальная токовая отсечка» (50-3)
Шаг 9. В области «Проводник настроек» выберите «Программируемая логика BESTlogicPlus»,
чтобы перейти к логической схеме. Выберите вкладку Current (Ток). См. Рис. 13.
Проверьте элемент 50-3. 0 логики, подключенный к входу блокировки, означает, что
элемент 50-3 никогда не блокируется.
Межстраничные входы/выходы используются для создания соединений между
страницами логики и позволяют упорядочить логические схемы. Выход срабатывания
соединен с межстраничным выходом «50-3 Trip» (срабатывание). Этот межстраничный
выход 50-3 Trip (срабатывание) передается на вкладку Misc. Logic (Разное, логика) (Рис.
14
), где становится межстраничным входом. Межстраничный выход 50-3 Trip
(срабатывание) и несколько других подается через шлюз с оператором И на
межстраничный выход Trip Bus (Шина срабатывания), который становится
межстраничным входом (Рис. 15). Межстраничный вход Trip Bus (Шина срабатывания)
подключается ко входу Trip (Срабатывание) элемента Fault Trigger (Триггер
неисправности, FAULTTRIG) для регистрации блинкера 50-3 и записи величин тока
повреждения на момент срабатывания.
BE1-11t
Руководство по быстрому началу работы
