Плата адаптера, устанавливаемая в корпус J в вырез GE M1/M2 или Basler M1, показана на Рис.
160
. Номер детали Basler для заказа: 9108551029.

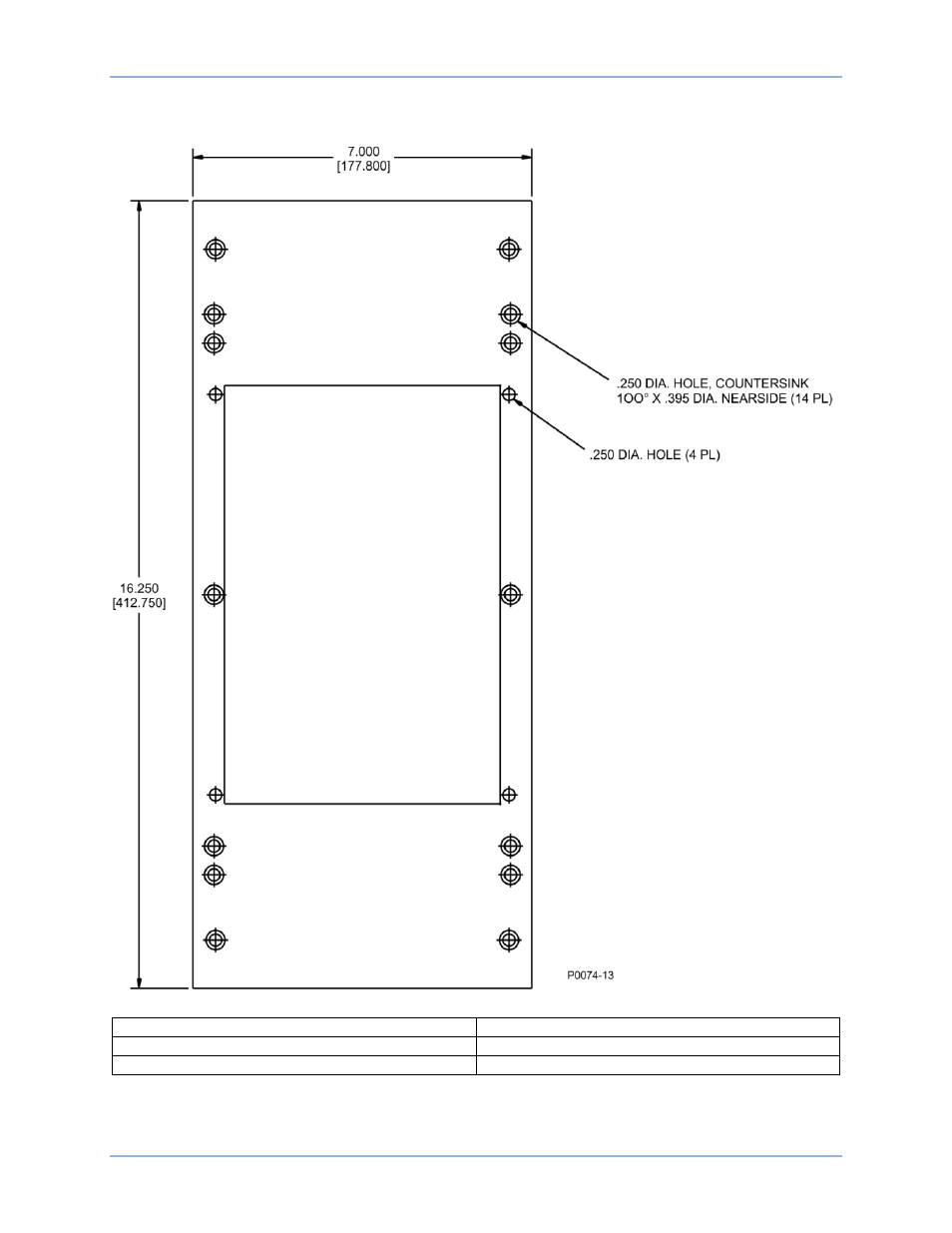

Рис. 160. Плата адаптера (артикул Basler: 9108551029)
.250 DIA. HOLE, COUNTERSUNK
Диам.: 0,250 ОТВЕРСТИЕ, КОНИЧ. ФАСКА
100° X .395 DIA. NEARSIDE (14 PL)
100° X ДИАМ. 0,395 СЛЕВА (14 ПОЗ.)
.250 DIA. HOLE (4 PL)
Диам.: 0,250 ОТВЕРСТИЕ (4 ПОЗ.)
