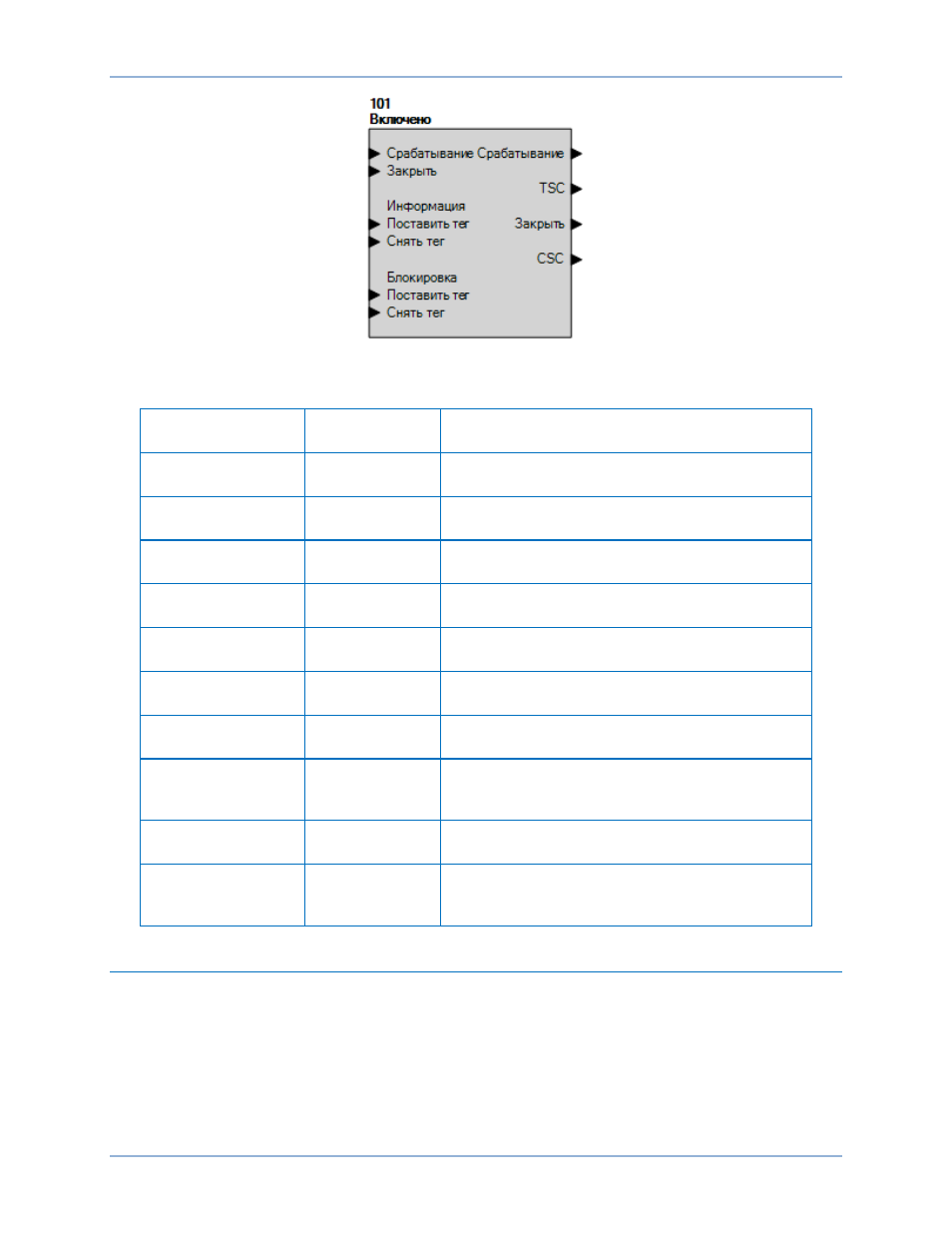

Рис. 88. Логический блок переключателя выключателем
Таблица 48. Логические входы и выходы
Имя
Логическая
функция
Назначение
Срабатывание
Вход
Устанавливает состояние «Срабатывание» для
элемента 101
Закрыть
Вход
Устанавливает состояние «Закрыть» для
элемента 101
Информация,
Поставить тег
Вход
Устанавливает информационный тег на
элемент 101
Информация,
Снять тег
Вход
Снимает информационный тег с элемента 101
Блокировка,
Поставить тег
Вход
Ставит тег блокировки на элемент 101
Блокировка,
Снять тег
Вход
Снимает тег блокировки с элемента 101
Срабатывание
Выход
Имеет значение «истина», если элемент 101
находится в состоянии «Срабатывание»
TSC
Выход
Принимает значение «истина» после
кратковременного замыкания выхода
«Срабатывание»
Закрыть
Выход
Имеет значение «истина», если элемент 101
находится в состоянии «Закрыть»
CSC
Выход
Принимает значение «истина» после
кратковременного замыкания выхода
«Закрыть»
Операционные настройки
Для выбора операционных настроек переключателя управления выключателем в системе
BESTCOMSPlus
используется экран настроек «Переключатель управления выключателем (101)»
(см. Рис. 89). Сводка по диапазонам значений настроек и значениям по умолчанию представлена
