Управление файлами bestlogic™plus, Сохранение файла bestlogic™plus, Открытие файла bestlogic™plus – Инструкция по эксплуатации Basler Electric BE1-11t
Страница 300
288
9424273995 Ред. H1

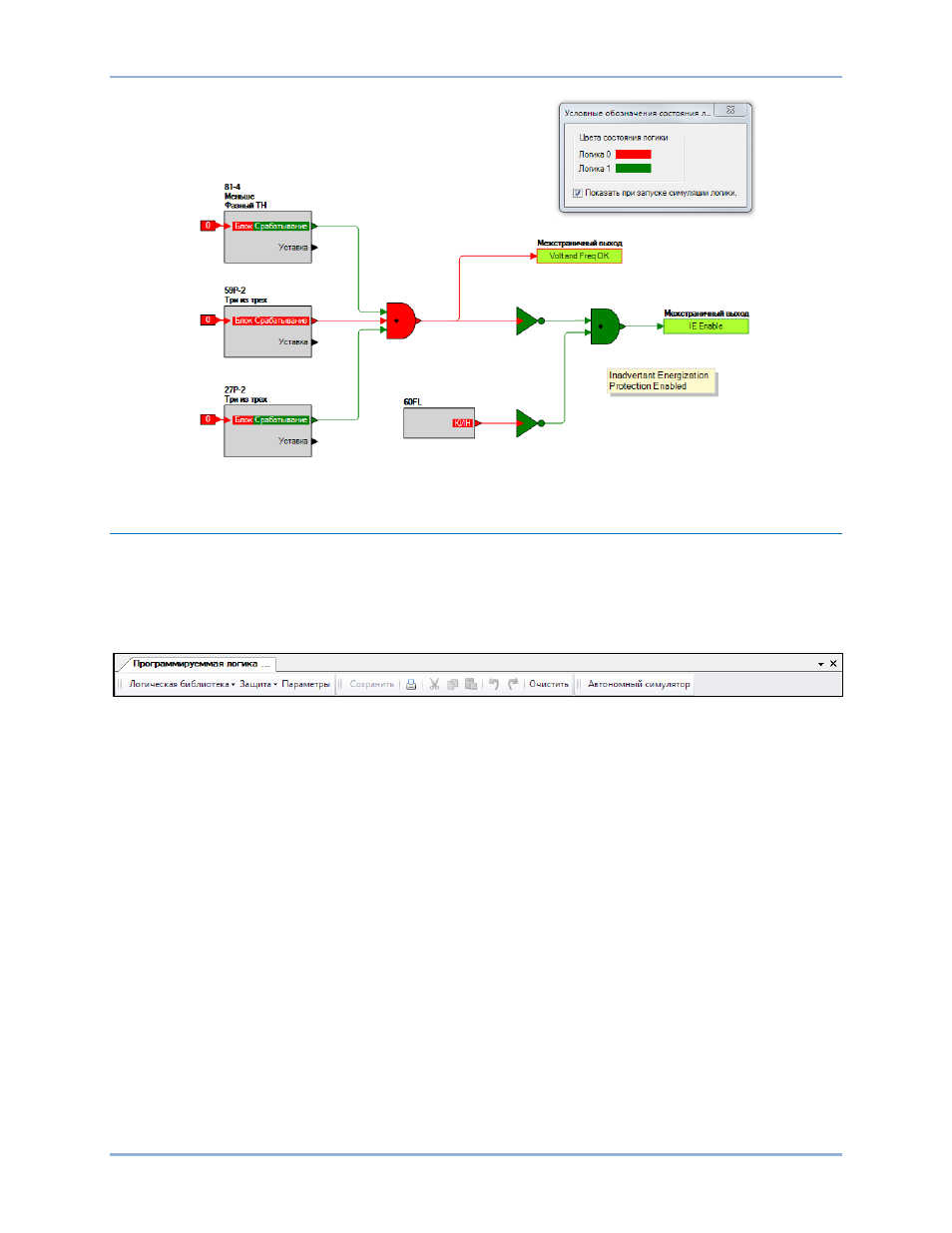

Рис. 198. Пример автономного симулятора логики
Управление файлами BESTlogic™Plus
Для управления файлами BESTlogicPlus откройте подменю «Программируемая логика
BESTlogic™Plus» в области «Проводник настроек». Управление файлами BESTlogicPlus
осуществляется с помощью панели инструментов программируемой логики BESTlogicPlus.
См. Рис. 199. Для получения более подробной информации об управлении файлами настроек
см. главу «BESTCOMSPlus».
Рис. 199. Панель инструментов программируемой логики BESTlogicPlus
Сохранение файла BESTlogic™Plus
После программирования настроек BESTlogicPlus нажмите кнопку «Сохранить» для сохранения
настроек в памяти.
Перед передачей новых настроек BESTlogicPlus на устройство BE1-11t необходимо нажать кнопку
«Сохранить» в раскрывающемся меню «Файл» в верхней части главного окна BESTCOMSPlus.
При этом в файл сохраняются как настройки BESTlogicPlus, так и рабочие настройки.
Пользователь может также сохранить настройки BESTlogicPlus в отдельный файл, который
содержит исключительно настройки BESTlogicPlus. Для этого в раскрывающемся меню
«Логическая библиотека» выберите пункт «Сохранить файл библиотеки логики». Используйте
стандартные команды Windows® для выбора папки, в которую будет сохранен файл, и ввода
имени файла.
Открытие файла BESTlogic™Plus
Чтобы открыть сохраненный файл BESTlogicPlus, нажмите кнопку с раскрывающимся списком
«Логическая библиотека» на панели инструментов программируемой логики BESTlogicPlus
и выберите пункт «Открыть файл логической библиотеки». Используйте стандартные команды
Windows для выбора папки, в которую будет сохранен файл.
BESTlogic
™Plus
BE1-11t
