Инструкция по эксплуатации Basler Electric BE1-11t
Страница 382
370
9424273995 Ред. H1
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Режим элемента V1
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Включает функцию 27X-1
для режима V1
Уровень
блокировки
10
В
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27X-1 V1
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер V1 для
функции 27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 240.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 27X-1.
•
Выход OUT2 закрывается для срабатывания 27X-1.
•
Функция записи неисправностей включена.

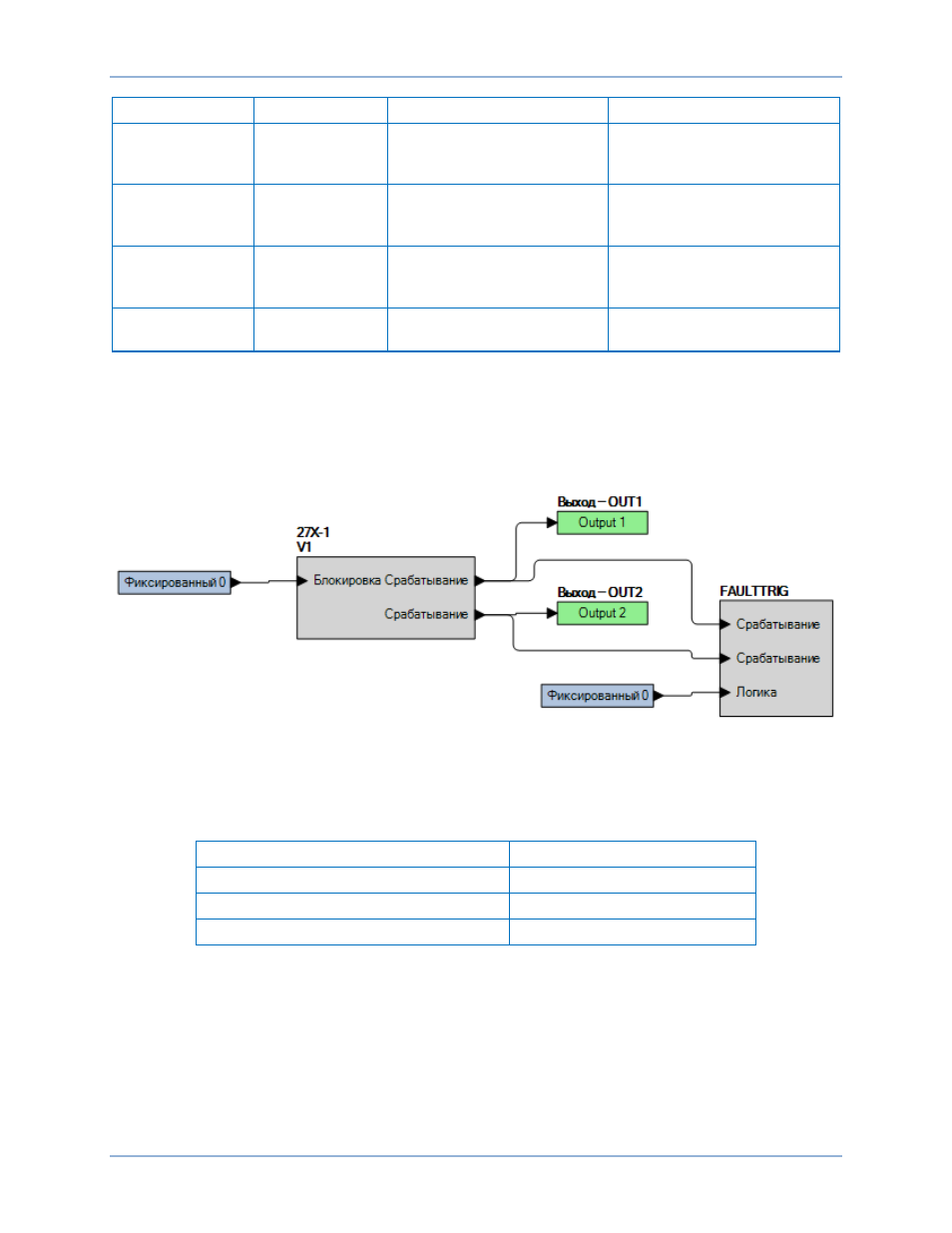

Рис. 240. Настройки BESTlogicPlus (режим V1)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки, приведенные
в Таблица 119, на устройство BE1-11t.
Таблица 119. Тестовые настройки срабатывания (режим V1)
Настройка срабатывания
Выдержка времени
78 В
50
мс
38 В
50
мс
22 В
50
мс
Шаг 4. Будьте готовы отслеживать работу функции 27X-1, которую можно контролировать
на выходе OUT2 (см. Рис. 240).
Шаг 5. Подключите однофазный источник напряжения на 240 В переменного тока и подайте
напряжение на клеммы C13 (фаза A) и C16 (нейтраль). Для проверки однофазного входа
значение V1 = напряжение на фазе А / 3. Таким образом, устройство BE1-11t должно
активироваться при значении, которое в три раза больше значения настройки, при
использовании только однофазного входа. Например, для определения необходимого
значения уставки напряжения срабатывания для устройства BE1-11t с настройкой уставки
срабатывания 78 потребуется входное напряжение 234 В (результат умножения 78 на 3).
Испытание на понижение вспомогательного напряжения (27X)
