Функции измерения
Система измеряет следующие параметры
•
Первичное и вторичное напряжение (P-P, P-N, V1, V2, 3V0, Vx, третья гармоника на
входе Vx)
•
Частота (фазная и вспомогательная)
•
Первичный и вторичный токи (фазный, ток заземления, I1, I2, 3I0)
•
Мощность (эффективная, реактивная, полная)
•
Коэффициент мощности
•
Дифференциал фазы (Iop, Ir, вторая гармоника, пятая гармоника)
•
Нулевой дифференциал (Iop)
•
Энергопотребление (общее значение в Вт-ч и вар-часах)
Подробные сведения о функциях измерения см. в главе «Измерение».
Расшифровка номера модели и стиля
Сочетание букв и цифр в номере стиля определяет электрические характеристики
и эксплуатационные особенности устройства BE1-11t. Номер стиля определяет параметры
конкретного устройства и указан на табличке на передней панели и внутри корпуса. При получении
устройства BE1-11t убедитесь, что указанный на нем номер стиля соответствует вашему заказу.
Номер модели и номер стиля указаны на Рис. 1.

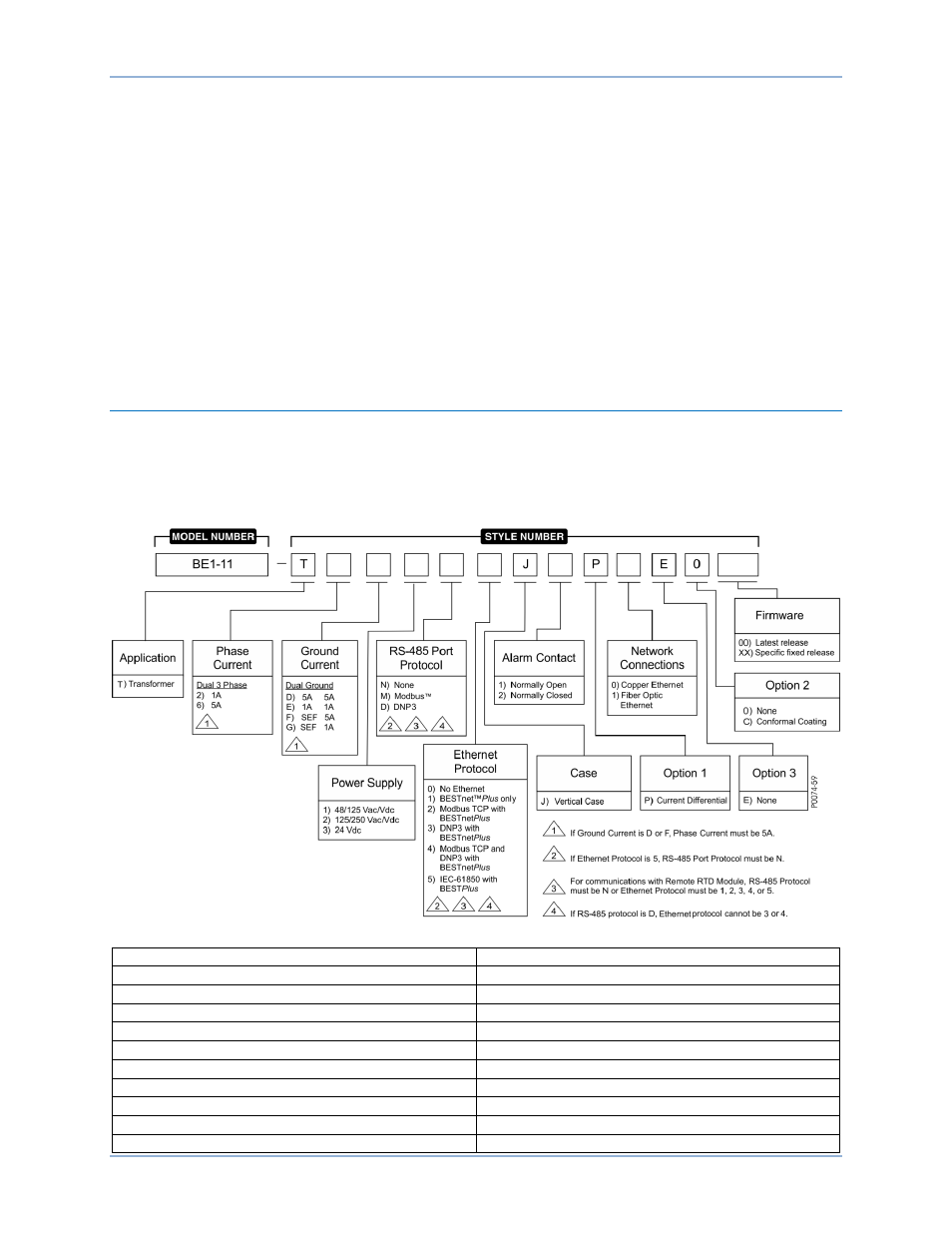

Рис. 1. Расшифровка номера стиля
MODEL NUMBER
НОМЕР МОДЕЛИ
STYLE NUMBER
НОМЕР АРТИКУЛА
Application
Устройство
T) Transformer
Т) Трансформатор
Phase Current
Фазный ток
Dual 3 Phase
Двойной трехфазный
2) 1A
2) 1A
6) 5A
6) 5A
Ground Current
Ток заземления
Dual Ground
Двойное заземление
D) 5A 5A
D) 5A 5A
BE1-11t
