Логические соединения
Для логического соединения устройства контроля цепи отключения используется экран
BESTlogicPlus
в ПО BESTCOMSPlus. На Рис. 139 представлен логический блок элемента контроля
цепи отключения. Логические выходы показаны в Таблица 70.

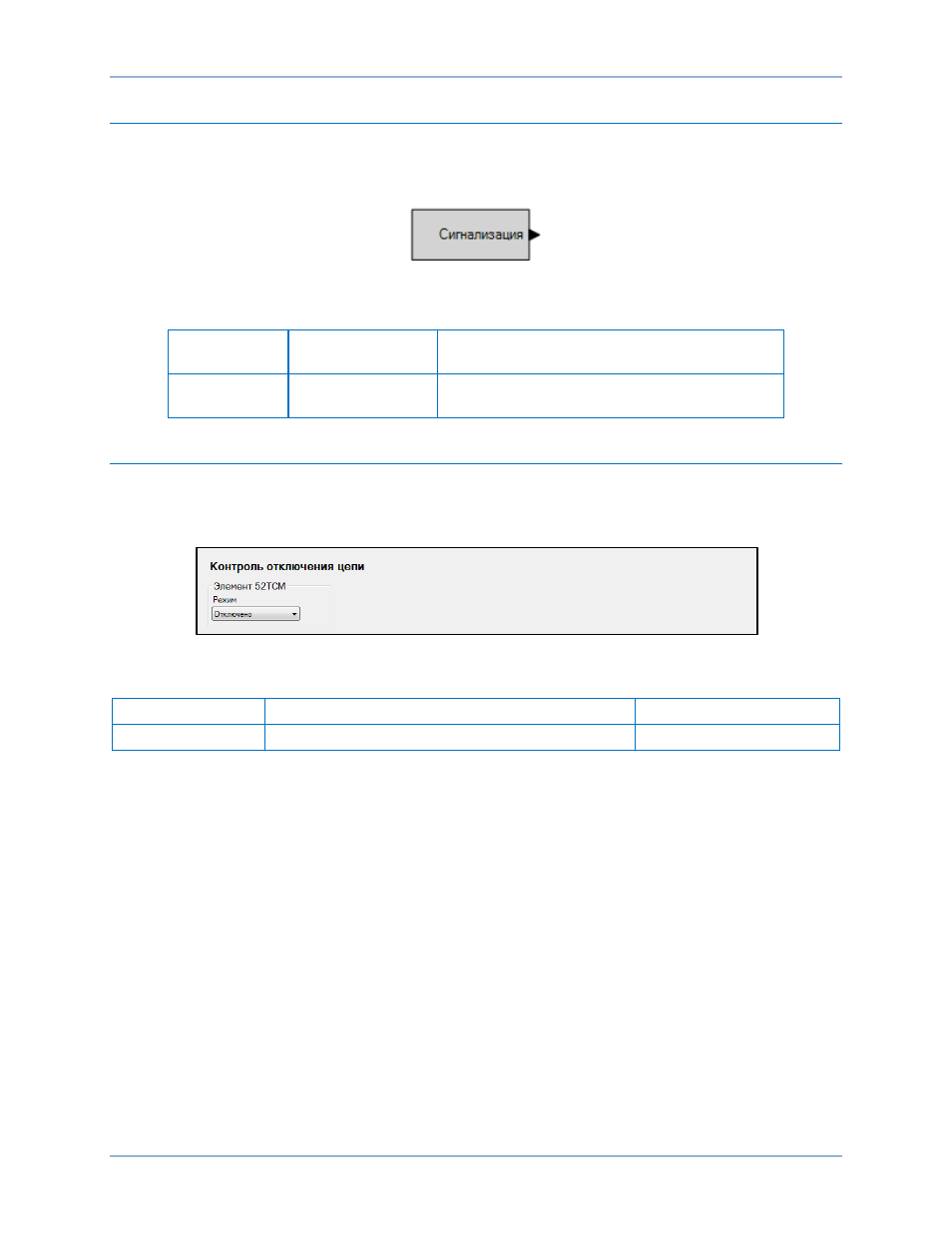

Рис. 139. Логический блок элемента контроля цепи отключения
Таблица 70. Логический выход
Имя
Логическая
функция
Назначение
Сигнализация
Выход
Имеет значение «истина», если в цепи
отключения нет напряжения
Операционные настройки
Для выбора операционных настроек элемента контроля цепи отключения в системе
BESTCOMSPlus
используется экран «Контроль отключения цепи (52ТСМ)» (Рис. 140). Сводка
по диапазонам значений настроек и значениям по умолчанию представлена в Таблица 71.
Рис. 140. Экран настроек «Контроль отключения цепи»
Таблица 71. Операционные настройки
Настройка
Диапазон
По умолчанию
Режим
«Отключено» или «Включено»
Отключено
Контроль отключения цепи (52ТСМ)
