39
Имя Описание
Ошибка расчета Ошибка калибровки
Расчет по умолчанию Устройство BE1-11t не откалибровано
Загружены значения по умолчанию Загрузка значений по умолчанию выполнена
Перезагрузка микропроцессора Микропроцессор занят
Источник питания
Мощность на входе слишком
низкая/отсутствует
Программируемый таймер задержки — атрибут удержания
Исторически электромеханические реле снабжаются цепями удерживающих обмоток для
замыкания контактов. Эти цепи состоят из катушки постоянного тока, соединенной
последовательно с релейным контактом срабатывания, и независимого контакта, включенного
параллельно с релейным контактом срабатывания. Удерживающая обмотка выполняет несколько
функций в электромеханических реле. Первая функция — обеспечить подачу механической
энергии для опускания блинкера. Вторая функция — передача постоянного тока срабатывания от
катушки на контакт, у которого может отсутствовать достаточная энергия для замыкания при
подключении низкоомной нагрузки. Третья функция — предотвратить размыкание контактов реле
до прекращения подачи тока контактами 52а, последовательно соединенными с катушкой
отключения. Контакт может быть поврежден, если он разомкнется до прекращения подачи
постоянного тока. Из всех трех функций только третья имеет значение для электронных систем
защиты, таких как BE1-11t.
Логика удержания релейного выхода
Чтобы предотвратить преждевременное размыкание контактов релейных выходов, с помощью
ПО BESTCOMSPlus можно установить таймер задержки 200 мс. Если инженеру по релейной
защите требуется логика удержания с получением данных от логики положения выключателя,
он/она может модифицировать логику для выхода срабатывания. Для этого используется один из
таймеров общего назначения (62), для которого следует выбрать режим «с выдержкой на
срабатывание/отпадание». Настройте логику таймера таким образом, чтобы он активировался
входом положения выключателя, и установите для таймера срабатывание через два цикла
и отпадание через два цикла. То же самое можно сделать для замыкающегося выхода. На Рис. 30
представлена логическая схема удержания.

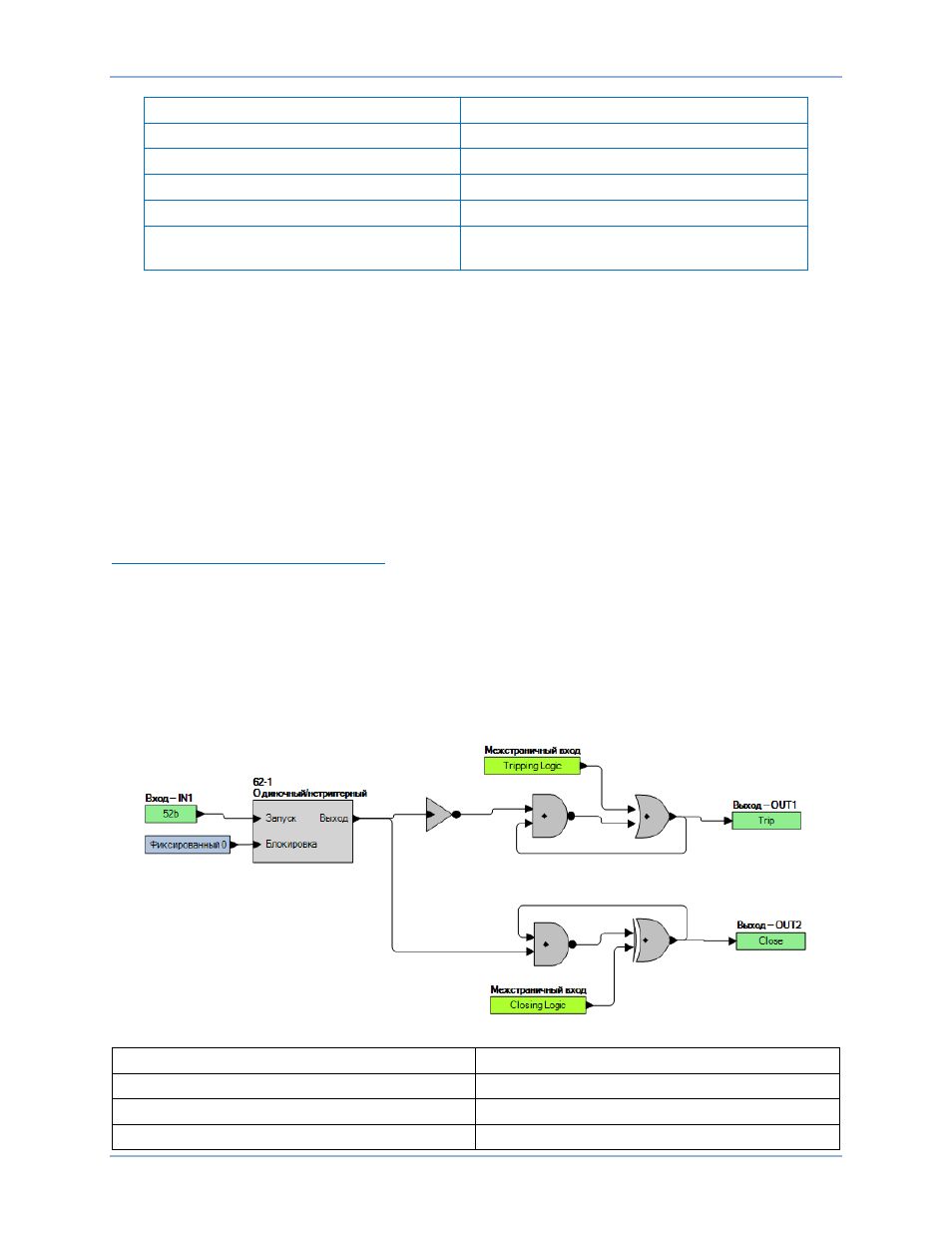

Рис. 30. Логическая схема удержания релейных выходов
Tripping Logic
Логика срабатывания
Closing Logic
Логика закрытия
Trip
Срабатывание
Close
Закрытие
BE1-11t
Релейные входы и выходы
