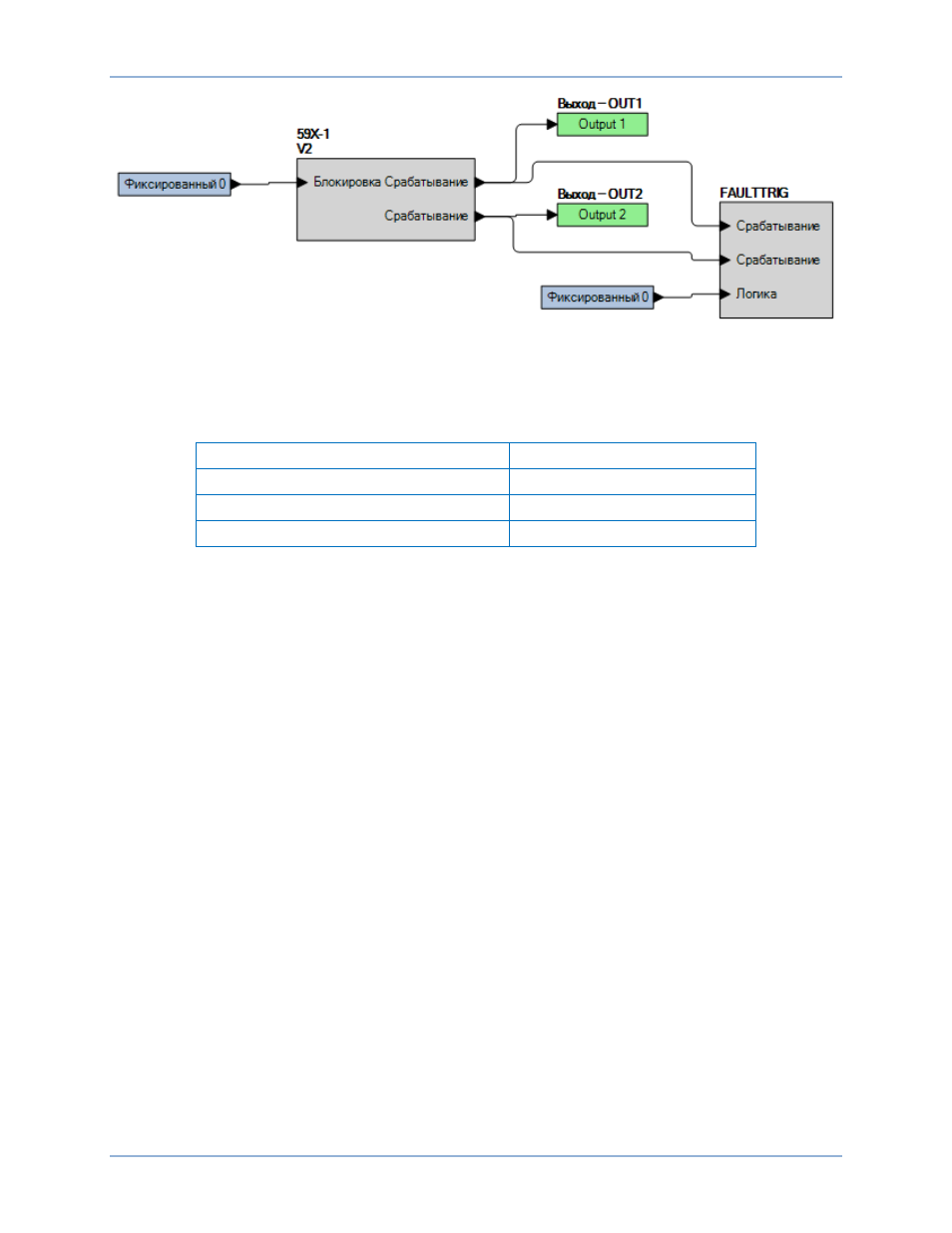

Рис. 247. Настройки BESTlogicPlus (режим V2)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте тестовые настройки. приведенные в Таблица 140,
на устройство BE1-11t.
Таблица 140. Тестовые настройки срабатывания (режим V2)
Настройка срабатывания
Выдержка времени
82 В
50
мс
42 В
50
мс
25 В
50
мс
Шаг 4. Будьте готовы отслеживать работу функции 59X-1, которую можно контролировать
на выходе OUT2 (см. Рис. 247).
Шаг 5. Подключите однофазный источник напряжения на 240 В переменного тока и подайте
напряжение на клеммы C13 (фаза A) и C16 (нейтраль). Для испытания однофазного
входа значение V2 = напряжение на фазе А / 3. Таким образом, устройство BE1-11t
должно активироваться при значении, которое в три раза больше значения настройки,
при использовании только однофазного входа. Например, для определения
необходимого значения уставки напряжения срабатывания для устройства BE1-11t
с настройкой уставки срабатывания 82 потребуется входное напряжение 246 В
(результат умножения 82 на 3).
Шаг 6. Медленно повышайте напряжение до закрытия выхода OUT1. Зафиксируйте уставку.
Убедитесь, что на дисплее на передней панели появился блинкер 59X-1-V2. Медленно
понижайте напряжение до открытия выхода OUT1. Зафиксируйте отпадание. Сбросьте
блинкер.
Шаг 7. Проверьте погрешность срабатывания и отпадания при 120 В переменного тока для
настройки срабатывания 42 В (тестовая настройка — 126 В переменного тока) и при 70 В
переменного тока для настройки срабатывания 25 В (тестовая настройка — 75 В
переменного тока), как описано в Таблица 140. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для входов измерения напряжения фаз B и C.
Шаг 9. (Необязательно.) Повторите шаги с 1 по 8 для групп настроек 1, 2 и 3.
Шаг 10. (Необязательно.) Повторите шаги с 1 по 9 для элементов 59X-2, 59X-3 и 59X-4.
Проверка выдержки времени (режим V2)
Шаг 1. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59X-1)» и отправьте первый ряд тестовых настроек, приведенных
в Таблица 141, на устройство BE1-11t для группы настроек 0.
Испытание защиты от повышения вспомогательного напряжения (59X)
BE1-11t
