На Рис. 137 показано вспомогательное реле 62X. В этом случае полное сопротивление катушки
62x мало по сравнению с полным сопротивлением цепи TCM, таким образом оптический изолятор
TCM всегда включен, и TCM всегда находится в состоянии логической 1. Таким образом, логика
TCM не может сработать даже при разомкнутой катушке отключения. Чтобы исключить эту
проблему, был добавлен диод, как показано на Рис. 137, чтобы изолировать контур TCM от
воздействия катушки 62x.

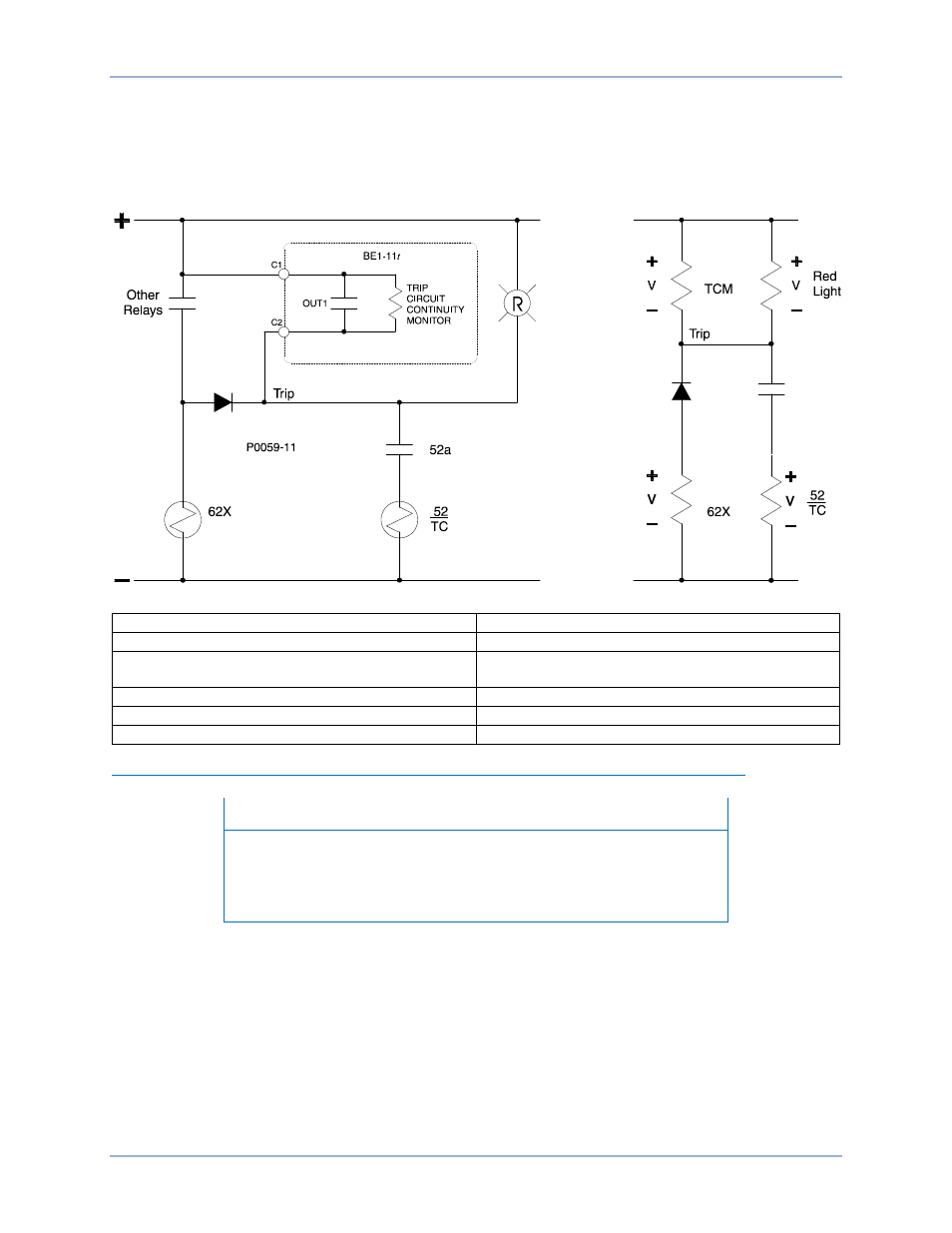

Рис. 137. TCM с другими устройствами
Other Relays
Другие реле
OUT1
OUT1
TRIP CIRCUIT CONTINUITY MONITOR
МОНИТОР НЕПРЕРЫВНОСТИ ЦЕПИ
ОТКЛЮЧЕНИЯ
Trip
Срабатывание
TCM
TCM
Red Light
Красный световой индикатор
Перемычка включения/выключения устройства контроля цепи отключения (52TCM)
Примечание
Устройство BE1-11t модификации J поставляется с включенным
устройством контроля цепи отключения (перемычка ТСМ
подключена). Перед началом эксплуатации BE1-11t прочтите
следующие пункты.
Устройство контроля цепи отключения потребляет небольшое количество тока, даже если контакт
разомкнут. Фактические значения см. в Таблица 69. Если выход подключен к небольшой нагрузке
или цифровым входам, может потребоваться снятие перемычки, чтобы не дать устройству
контроля цепи отключения активировать эти входы.
Ниже описано, как найти и подключить/отключить перемычку устройства контроля цепи
отключения
1.
Перемычка устройства цепи отключения находится на задней панели за клеммной
колодкой, которая используется для подключения выходов с OUT1 по OUTA и входа
измерения напряжения. Используя 7/64-дюймовый шестигранный инструмент, снимите
заднюю клеммную колодку. При работе с устройством BE1-11t соблюдайте все меры
предосторожности для защиты от электростатического разряда.
Контроль отключения цепи (52ТСМ)
BE1-11t
