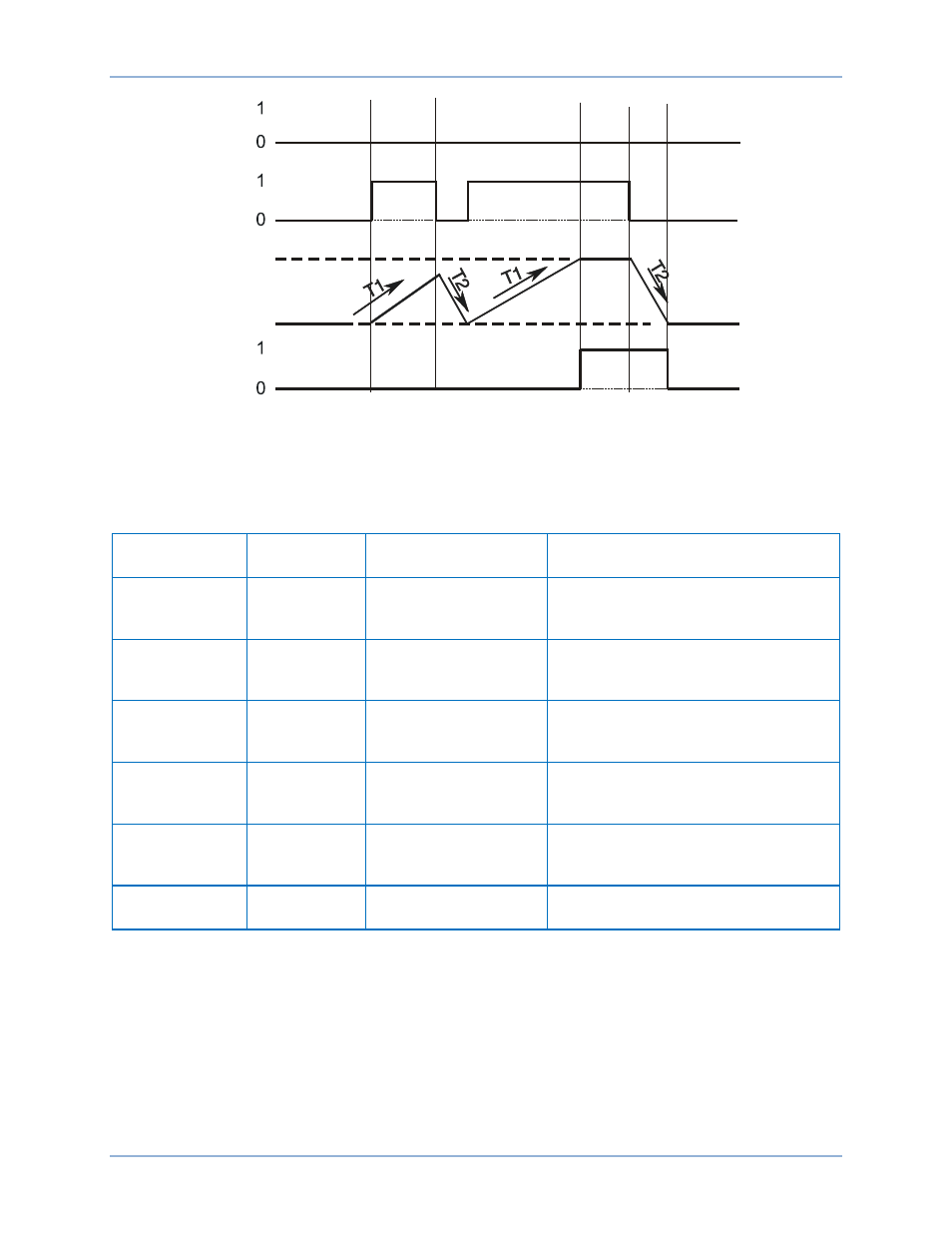

Рис. 275. Режим «Интегрирующий таймер»
Режим «С фиксацией»
Шаг 1. С помощью BESTCOMSPlus отправьте операционные настройки, приведенные в Таблица
, на устройство BE1-11t. Скопируйте настройки логики из Рис. 270.
Таблица 201. Операционные настройки (режим «Защелкнутый»)
Настройка
Значение
Экран в
BESTCOMSPlus
Описание
Режим 62-1
С фиксацией Управление —
Логические
таймеры (62)
Устанавливает для элемента 62-1
режим «Одиночный/триггерный»
62-
1 Выдержка
времени 1 (T1)
30 000
мс
Управление —
Логические
таймеры (62)
Устанавливает значение выдержки
срабатывания 62-1 равным 15 000 мс
62-
1 Выдержка
времени 2 (T2)
0
Управление —
Логические
таймеры (62)
Устанавливает выдержку времени
отпадания 62-1 на значение 0
Режим 43-1
Импульс
Управление —
Виртуальные
переключатели (43)
Устанавливает 43-1 в режим
«Импульс»
Режим 43-2
Импульс
Управление —
Виртуальные
переключатели (43)
Устанавливает 43-2 в режим
«Импульс»
62-
1 Блинкер
Включено
Конфигурации
блинкеров — Блинкер
Включает блинкер 62-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 276.
•
Когда выход 43-1 имеет значение «true», инициируется 62-1.
•
Когда выход 43-2 имеет значение «true», 62-1 блокируется.
•
Когда выход 62-1 имеет значение «true», выход OUT1 закрывается.
Шаг 3. Выполнение шага 5 подает защелкнутый вход на таймер 62-1 путем посылки импульсов
переключателю 43-1 перейти из состояния «Выключено» в состояние «Включено»
и обратно в состояние «Выключено». Данные команды так же обеспечивают подачу
модульного входа, когда 43-2 включен. Просматривать изменения состояния
P
0
0
3
5
-3
4
0
2
-2
7
-0
6
62-x
Block
Initiate
100%
0%
Timer
