196
9424273995 Ред. H1
Буквенное
обозначение
Описание
функцией статуса выключателя. Значение счетчика срабатываний
увеличивается при размыкании выключателя. Величины токов, которые
используются для накопления ресурса выключателя, записываются при
окончании цикла энергосистемы, который заканчивается в тот момент, когда
статус выключателя изменяет свое состояние. Таким образом, ресурс
выключателя накапливается каждый раз, когда размыкается выключатель,
даже если он размыкается не из-за неисправности (КЗ).
J
Изменения группы настроек блокируются в том случае, если выражение
срабатывания (соответствующее началу срабатывания) имеет значение
«истина», это необходимо для предотвращения повторной инициализации
защитных функций с новыми рабочими параметрами во время возникновения
неисправности (КЗ).
Настройка функции контроля ресурса выключателя
Путь навигации в BESTCOMSPlus: Проводник настроек, Конфигурация сигнализации, Контроль
выключателей
Путь навигации в ЧМИ: Проводник настроек, Конфигурация сигнализации, Контроль
выключателей
Настройка мониторинга ресурса выключателя выполняется с помощью BESTCOMSPlus. В области
«Проводник настроек» выберите подменю «Конфигурация сигнализации» и экран «Контроль
выключателей», как показано на Рис. 123.
Используя раскрывающиеся меню и поля настроек, выполните необходимые настройки функции
контроля ресурса выключателя.

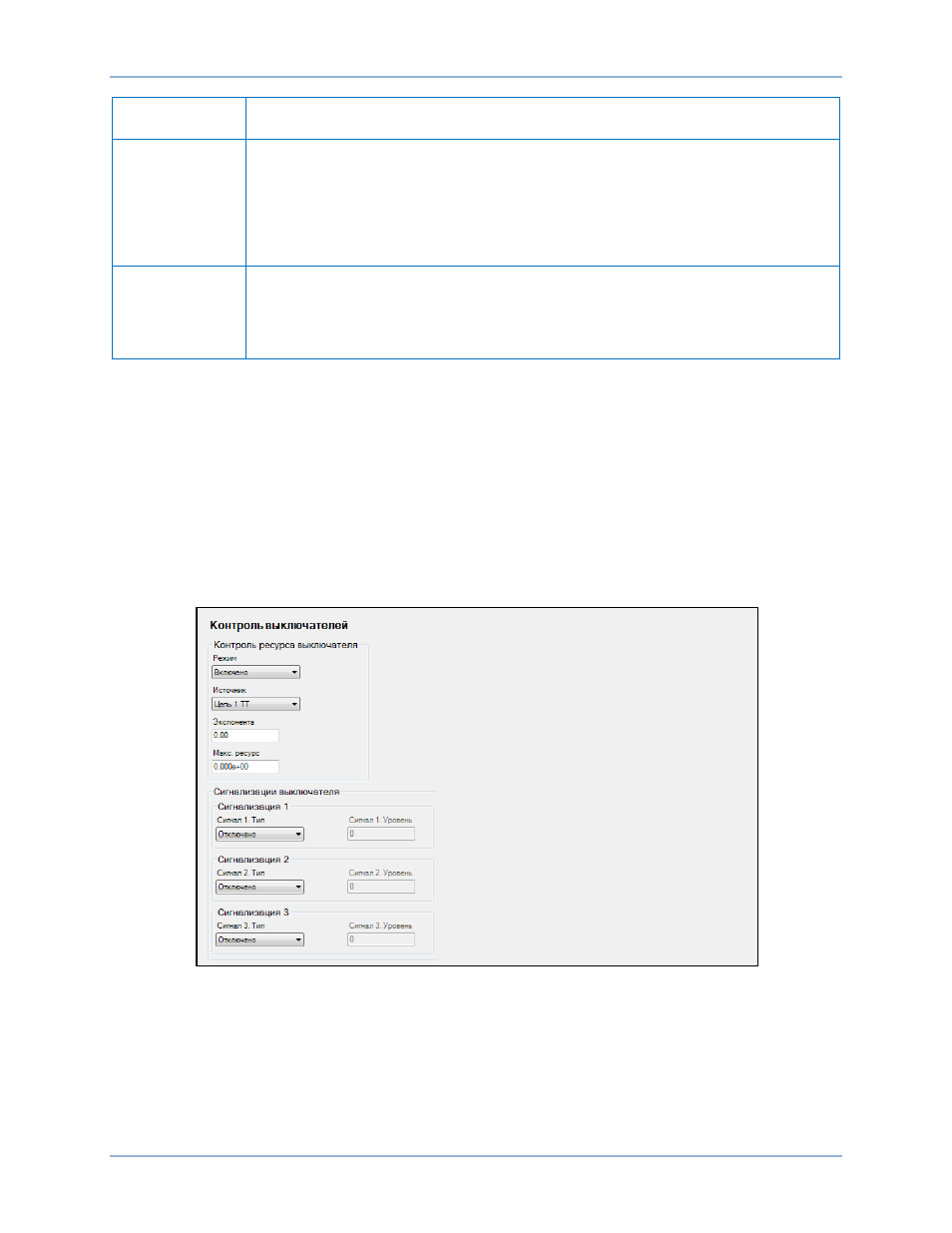

Рис. 123. Экран «Контроль выключателей»
Для подключения логического входа «Блокировка» используйте «Проводник настроек»
в BESTCOMSPlus, чтобы открыть раздел «Программируемая логика BESTlogicPlus» и выбрать из
списка «Элементы» логический блок контроля выключателя. Используйте метод перетаскивания,
чтобы подключить ко входу переменную или серию переменных. Подробную информацию
о настройке программируемой логики BESTlogicPlus можно найти в главе «BESTlogicPlus».
Логический блок монитора выключателя показан на Рис. 124.
Контроль выключателей
BE1-11t
