Инструкция по эксплуатации Basler Electric BE1-11t
Страница 111
9424273995 Ред. H1
99

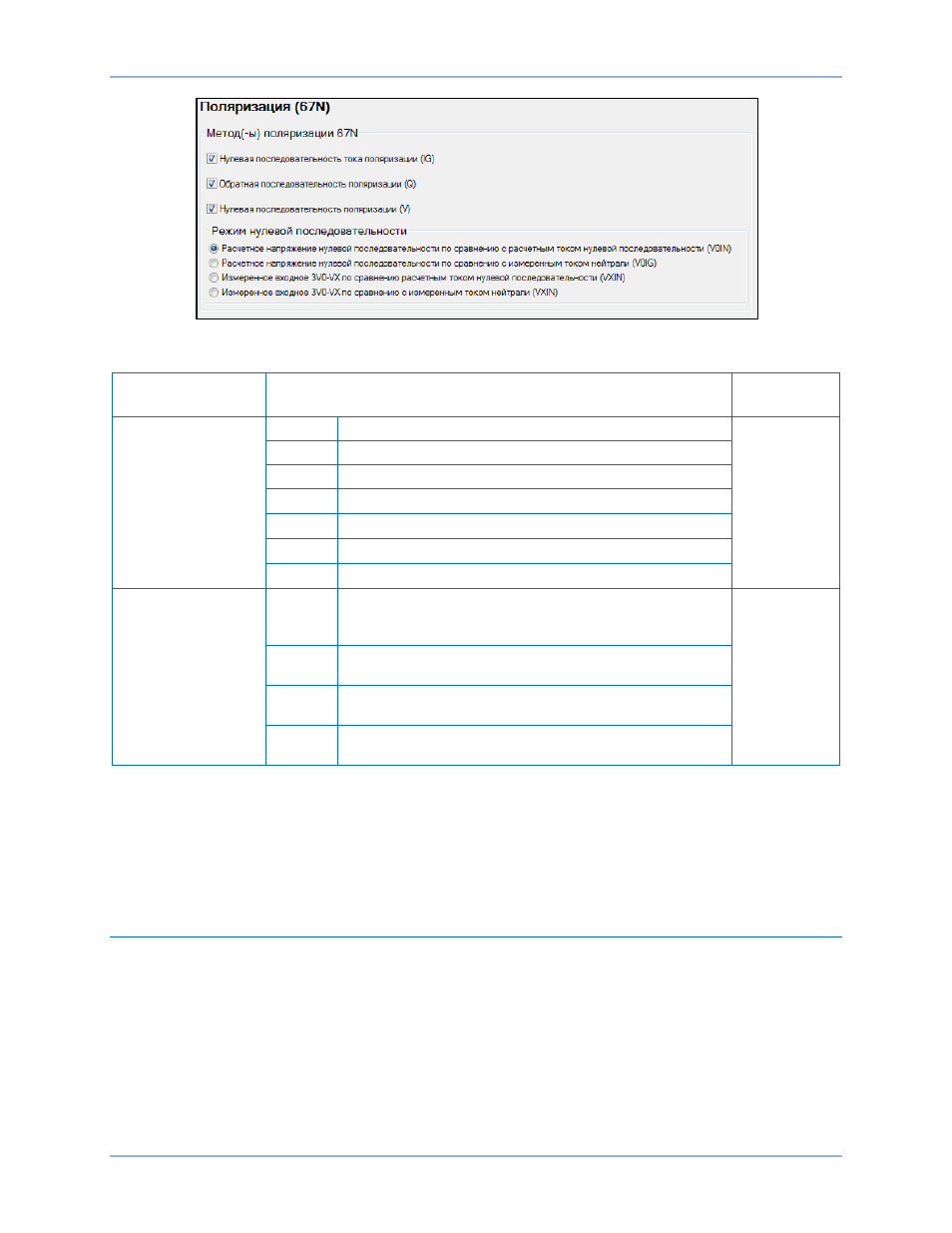

Рис. 58. Экран «Поляризация (67N)»
Таблица 31. Настройки поляризации
Настройка
Диапазон/назначение
По
умолчанию
Метод поляризации
67N
IG
Нулева последовательность тока поляризации
IG/Q/V
Q
Обратная последовательность поляризации
V
Нулевая последовательность поляризации
IG/Q/V
*
Использование всех трех методов поляризации
IG/Q
*
Использование методов поляризации IG и Q
IG/V
*
Использование методов поляризации IG и V
Q/V
*
Использование методов поляризации Q и V
Режим нулевой
последовательности
VOIN
Расчетное напряжение нулевой последовательности
по сравнению с расчетным током нулевой
последовательности
VOIN
VOIG
Расчетное напряжение нулевой последовательности по
сравнению с измеренным током нейтрали
VXIN
Измеренное входное 3V0-VX по сравнению с расчетным
током нулевой последовательности
VXIG
Измеренное входное 3V0-VX по сравнению
с измеренным током нейтрали
*
Режимы IG/Q/V, IG/Q, IG/V и Q/V являются логическими «ИЛИ» для режимов IG, Q и V
и используются для настройки методов двойной или, предположительно, тройной поляризации
для элементов нейтрали. Таким образом, если включено более одного элемента направленного
контроля, то срабатывание возможно при любом элементе после выбора соответствующего
направления — прямого или обратного.
Угол максимального крутящего момента и направленное
тестирование
Направленный алгоритм предусматривает настройку пользователем угла максимального
крутящего момента (MTA). В системе предусмотрена настройка MTA для расчетов прямой,
обратной и нулевой последовательностей. Данные настройки выполняются отдельно от
параметров полного сопротивления линии электропередачи (при расчетах КЗ в качестве
расстояния используются значения Z
1
и Z
0
), так как в некоторых приложениях значение MTA
поляризации должно отличаться от угла полного сопротивления линии «расстояния до
неисправности».
Каждое значение MTA задается в интервале от 0 до 90 градусов (I запаздывание E) с шагом
в 1 градус. Данные параметры вводятся в систему BE1-11t посредством ПО BESTCOMSPlus.
Откройте подменю «Системные параметры», ветка «Энергосистема».
BE1-11t
Направленная токовая защита (67)
