35

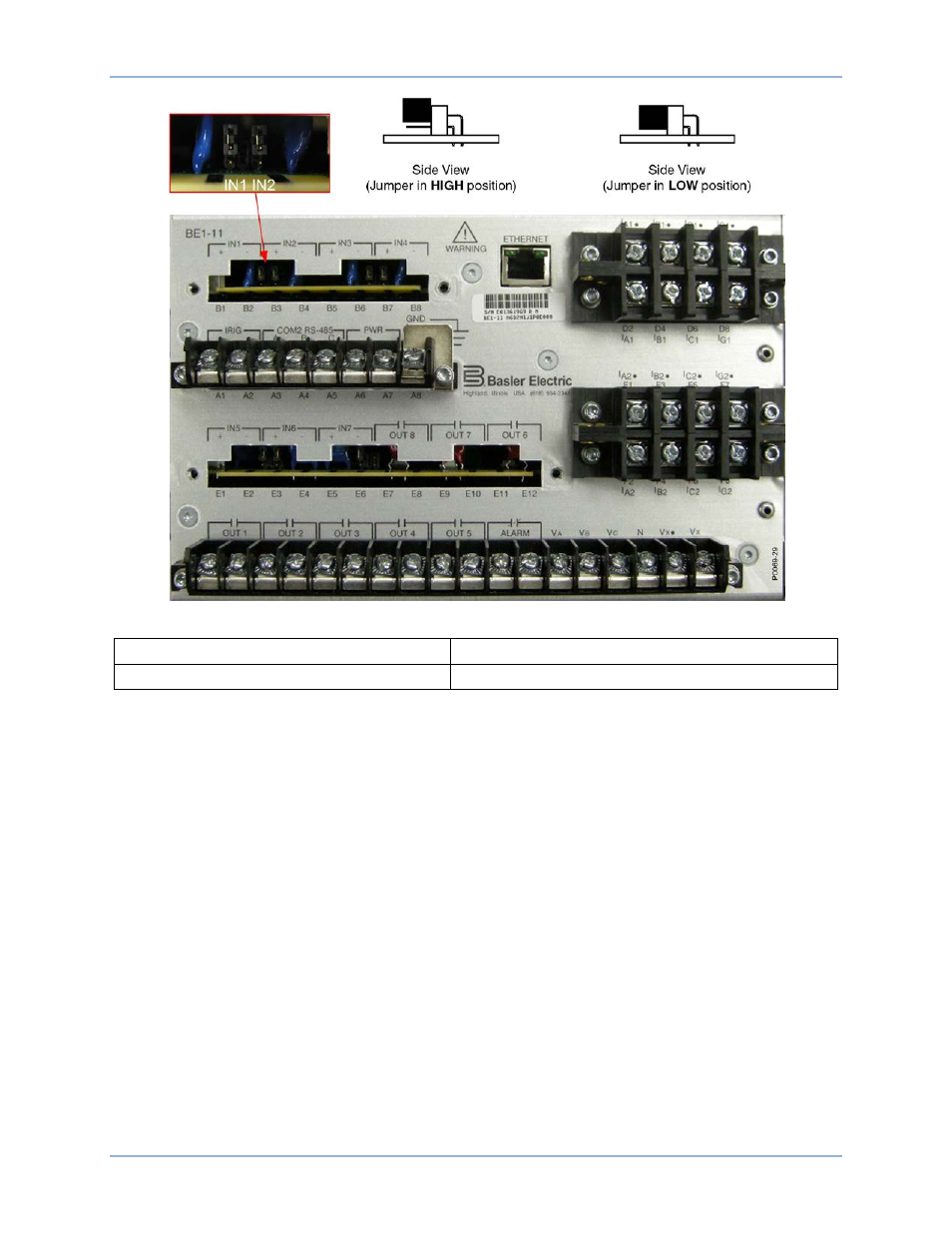

Рис. 25. Расположение перемычек измерительных релейных входов
Side View (Jumper in HIGH position)
Вид сбоку (перемычка в ВЕРХНЕМ положении)
Side View (Jumper in LOW position
Вид сбоку (перемычка в НИЖНЕМ положении)
Функция обработки цифрового входного сигнала
Статус релейных входов измерения проверяется каждую 1 мс. Настраиваемые пользователем
цифровые таймеры распознавания и дребезга служат для обработки входных сигналов. Эти
параметры можно регулировать для обеспечения оптимального соотношения скорости
и безопасности в каждом отдельном случае. (См. Рис. 26.)
Если для контролируемого контакта в течение времени распознавания обнаружен статус
«запитано», статус логической переменной изменяется с «не запитано» (логика 0 или «ложь») на
статус «запитано» (логика 1 или «истина»). После обнаружения замыкания контакта логическая
переменная остается в состоянии «запитано» до тех пор, пока для этого контакта не будет
обнаружен статус «не запитано», активный в течение периода, длящегося дольше времени
дребезга. В этом случае статус логической переменной изменяется с «запитано» (логика 1
или «истина») на «не запитано» (логика 0 или «ложь»).
