90
9424273995 Ред. H1

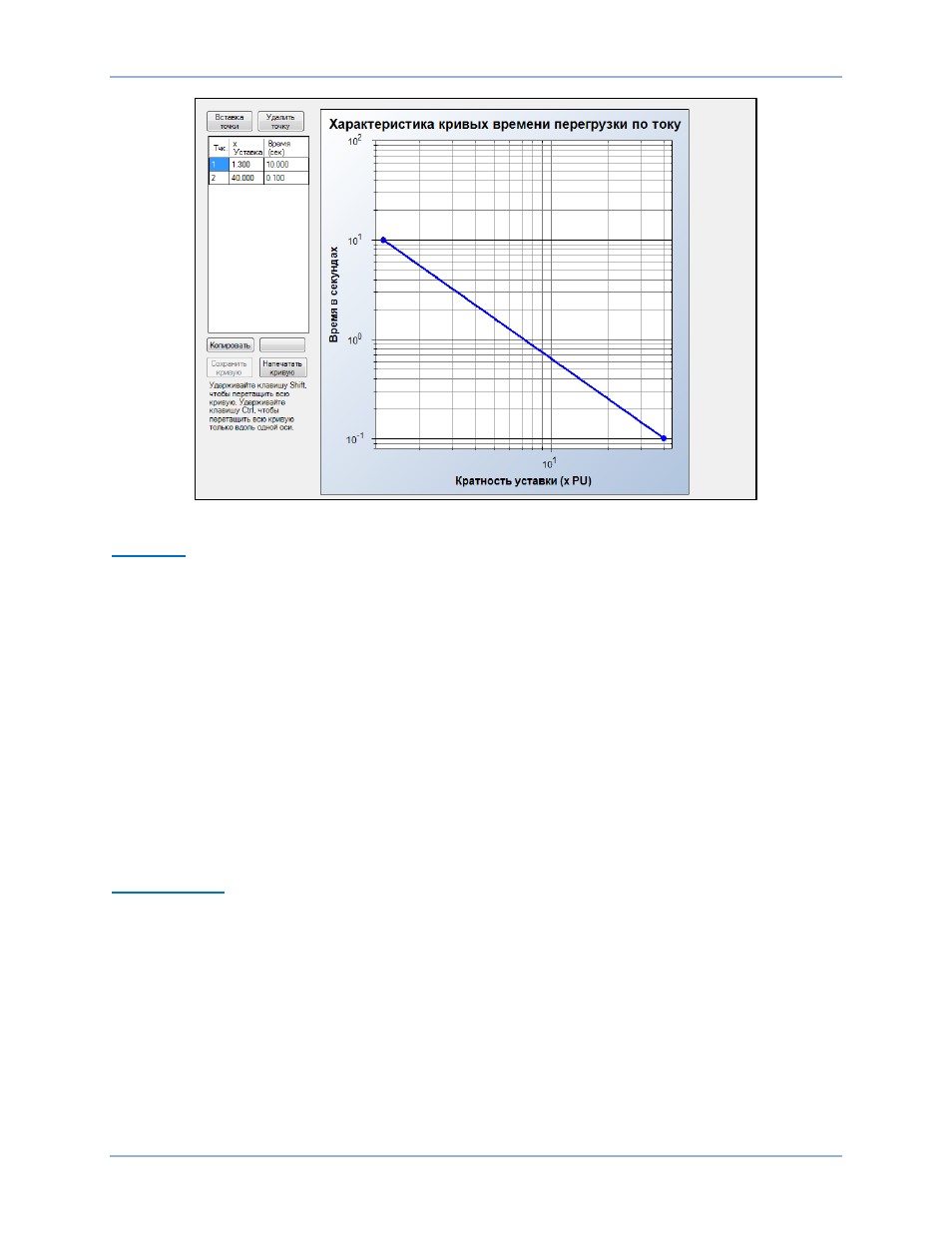

Рис. 54. Таблица кривой МТЗ с обратной зависимостью
Кривая 46
Кривая 46 — это специальная кривая, разработанная для эмуляции предельных расчетных
значений генератора I
2
t с использованием так называемого коэффициента генератора К. Не
следует путать кривую 46 с режимом I2. Кривая 46 предусмотрена для использования с режимом
I2. Однако фактически кривая 46 также может использоваться с любым режимом элемента МТЗ
с обратной зависимостью.
Для использования кривой 46 необходимо задать коэффициент генератора K и номинал
длительной (I
2
)
2 t нагрузки генератора (предоставляется производителем) и использовать их для
определения выдержки времени (расстояние между контактами) и уставки срабатывания для
кривой 46 в порядке, описанном в главе «Характеристики кривых времени». Коэффициент K
выражает время, в течение которого генератор способен выдержать 1 относительную единицу на
I
2
, где 1 отн. ед. — параметр системы BE1-11t для номинального тока.
Начало срабатывания и срабатывание
Сначала изменяется выход «Срабатывание», соответствующий моменту начала срабатывания
реле, затем меняет статус выход «Срабатывание», означающий начало работы реле.
Срабатывание
Выход «Срабатывание», соответствующий началу срабатывания, приобретает значение «истина»,
когда измеренный ток превышает пороговое значение, заданный для него в настройке
«Срабатывание». ПО BESTlogicPlus позволяет соединить выход «Срабатывание»,
соответствующий началу срабатывания, с другими логическими элементами для объявления
условия, контроля других логических элементов или запуска средства записи неисправностей
(логический элемент FAULTTRIG).
Активация выхода «Срабатывание» запускает таймер задержки срабатывания.
Продолжительность работы таймера задается в настройках «Время набора» и «Кривая». При
выборе нулевого (0) значения настройки «Время набора» элемент 51 срабатывает мгновенно без
специального применения выдержки.
МТЗ с обратной зависимостью (51)
