Basler Electric BE1-11t - Инструкция (Страница 309)

9424273995 Ред. H1
297

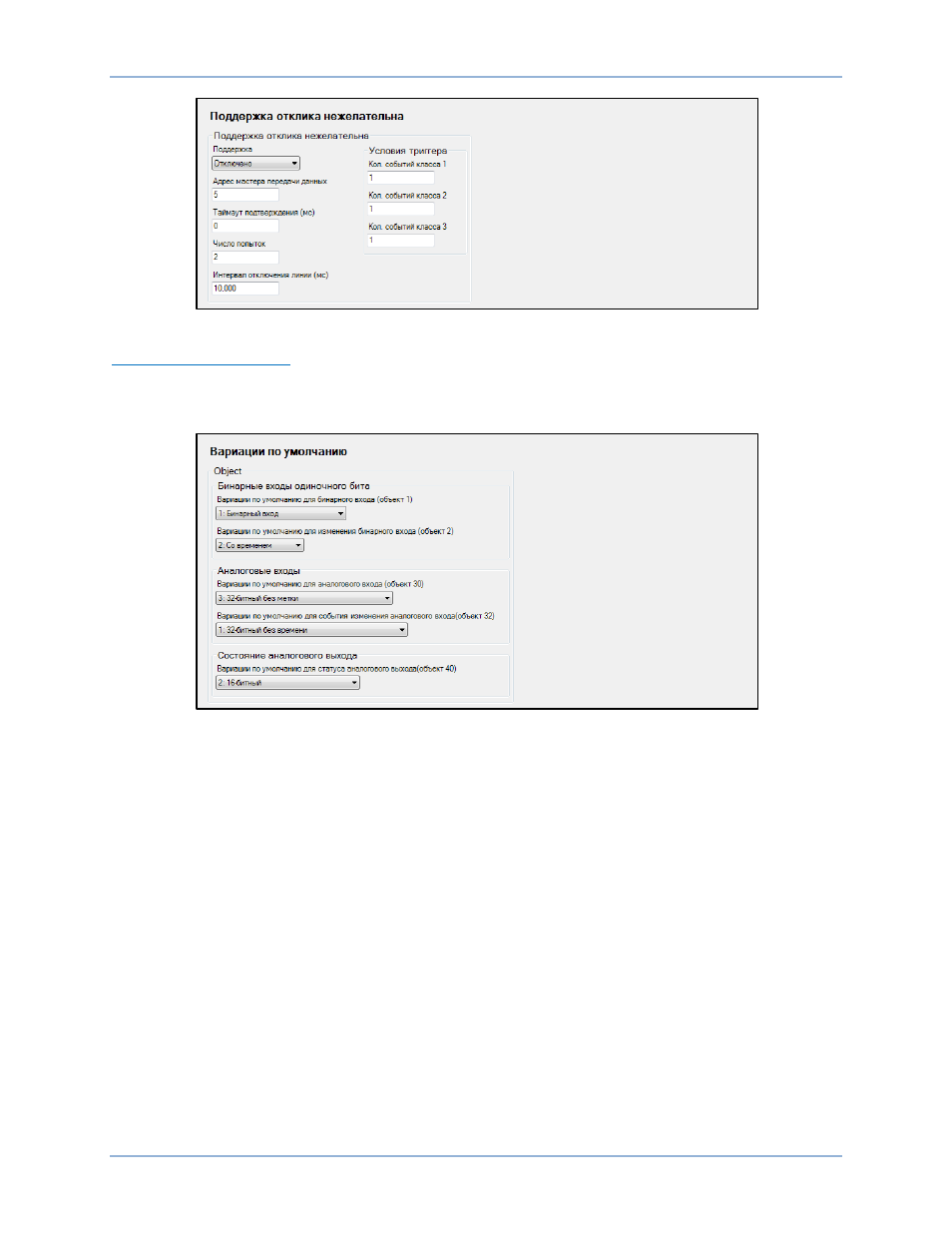

Рис. 209. Настройки DNP, экран «Поддержка отклика нежелательна»
Вариации по умолчанию
Экран «Вариации по умолчанию» (Рис. 210) используется для настройки состояния двоичных
и аналоговых входов и аналогового выхода.
Рис. 210. Экран «Вариации по умолчанию»
Преобразование аналоговых точек DNP
Аналоговые точки могут быть отображены в любом из доступных аналоговых регистров на карте
пользователя. В «Проводнике по настройкам» ПО BESTCOMSPlus откройте подменю
«Подключение», «DNP», «Преобразование аналоговых точек DNP», как показано на Рис. 211.
Для того чтобы отобразить аналоговую точку на аналоговой карте пользователя, выполните
следующие действия.
1.
Выберите аналоговую точку в левом столбце.
2.
Нажмите кнопку «Добавить >>», чтобы добавить аналоговую точку к аналоговому списку
на карте пользователя.
3.
Используйте кнопки «Вверх» и «Вниз» над аналоговой картой пользователя для размещения
аналоговых карт пользователей.
4.
Нажмите оранжевую кнопку «Сохранить» для сохранения настроек в памяти BESTCOMSPlus.
Цвет кнопки меняется на белый, это указывает на то, что настройки были сохранены в памяти
BESTCOMSPlus.
Передайте настройки на устройство, выбрав из верхнего раскрывающегося меню пункт «Связь»,
а затем «Передать настройки на устройство».
BE1-11t
Связь
