Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 264.
•
Блокировка отключена.
•
Выход OUT1 закрывается для срабатывания 50-1.
•
Выход OUT2 закрывается для отключения 50-2.
•
Выход OUT3 закрывается для отключения 30-3.
•
Запись о неисправности включена для 50-1, 50-2 и 50-3.

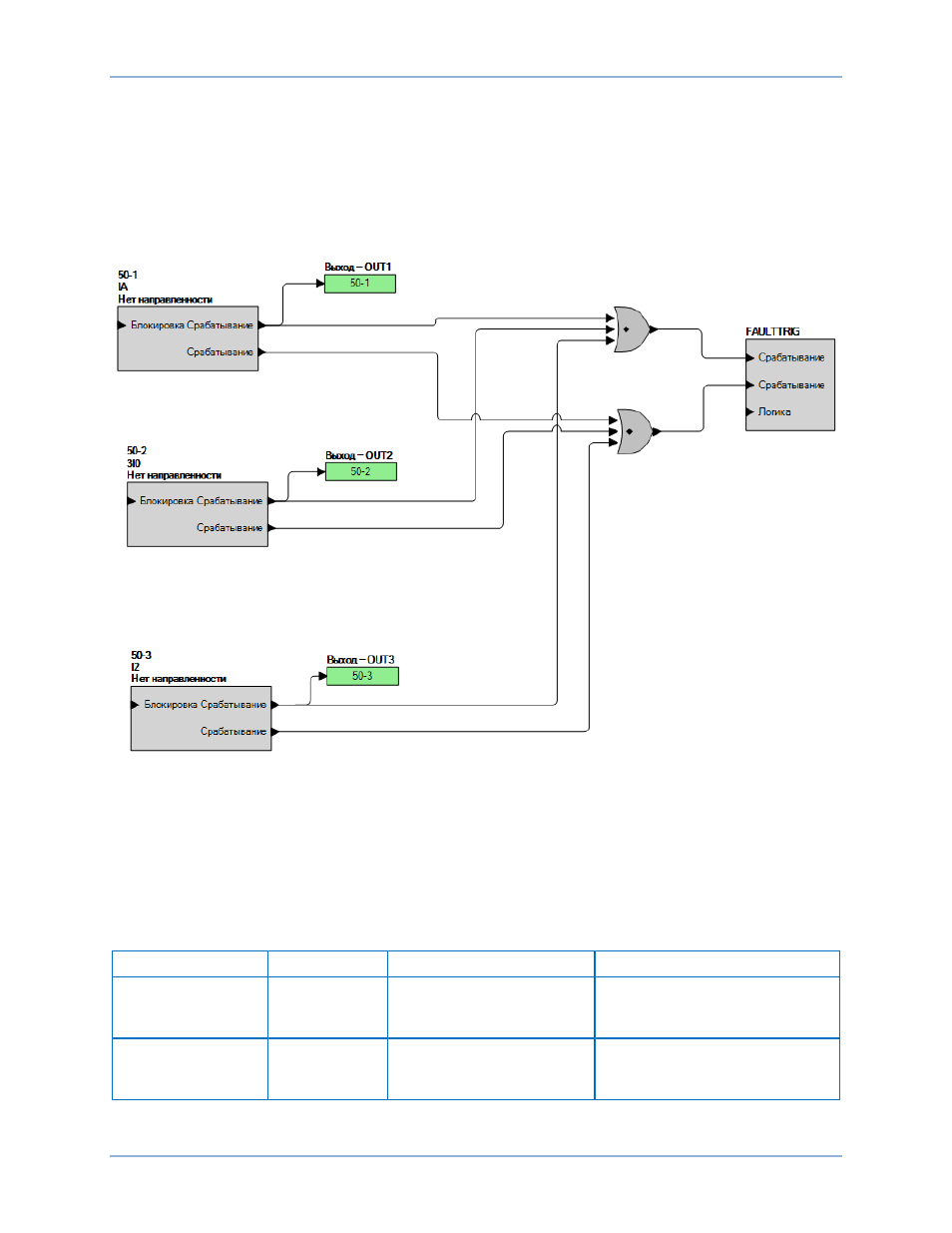

Рис. 264. Настройки BESTlogicPlus
Шаг 3. Опираясь на Таблица 187, отправьте настройки на устройство BE1-11t. Перед
проведением каждого испытания направления сбросьте блинкеры устройства BE1-11t
после предыдущего испытания. Настройки максимального угла нагрузки для угла прямой
последовательности и угла полного сопротивления нулевой последовательности
непрерывно корректируется от 0 до 90°. В примере испытания берется настройка
по умолчанию — 80°.
Таблица 187. Операционные настройки поляризации обратной последовательности
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Поляризационный
метод
IG=не выбран
Q=выбран
V=не выбран
Защита — Текущий —
Поляризация (67N)
Выбирает поляризацию
обратной последовательности
Срабатывание
2,5 A
Защита — Ток —
Максимальная токовая
отсечка (50-1)
Устанавливает значение
срабатывания 50-1
равным 2,5 А
BE1-11t
Испытание направленной токовой защиты (67)
