420
9424273995 Ред. H1
Настройка Значение
Экран
в BESTCOMSPlus
Описание
Таймер контроля
0
Защита — Текущий —
УРОВ (50BF)
Устанавливает таймер
контроля равным 0
Таймер выдержки
100
мс Защита — Текущий —
УРОВ (50BF)
Устанавливает таймер
выдержки равным 100 мс
50BF
Включено Конфигурации
блинкеров — Блинкеры
Включает блинкеры для 50BF
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 258.
• Блокировка отключена.
• 50BFI отключена.
• 52BFI инициирована с IN2.
• Выход OUT1 закрывается для отключения 50BF.
• Выход OUT2 закрывается для повторного отключения 50BF.
• Функция записи неисправностей включена.
• Выключатель закрыт с /IN1.

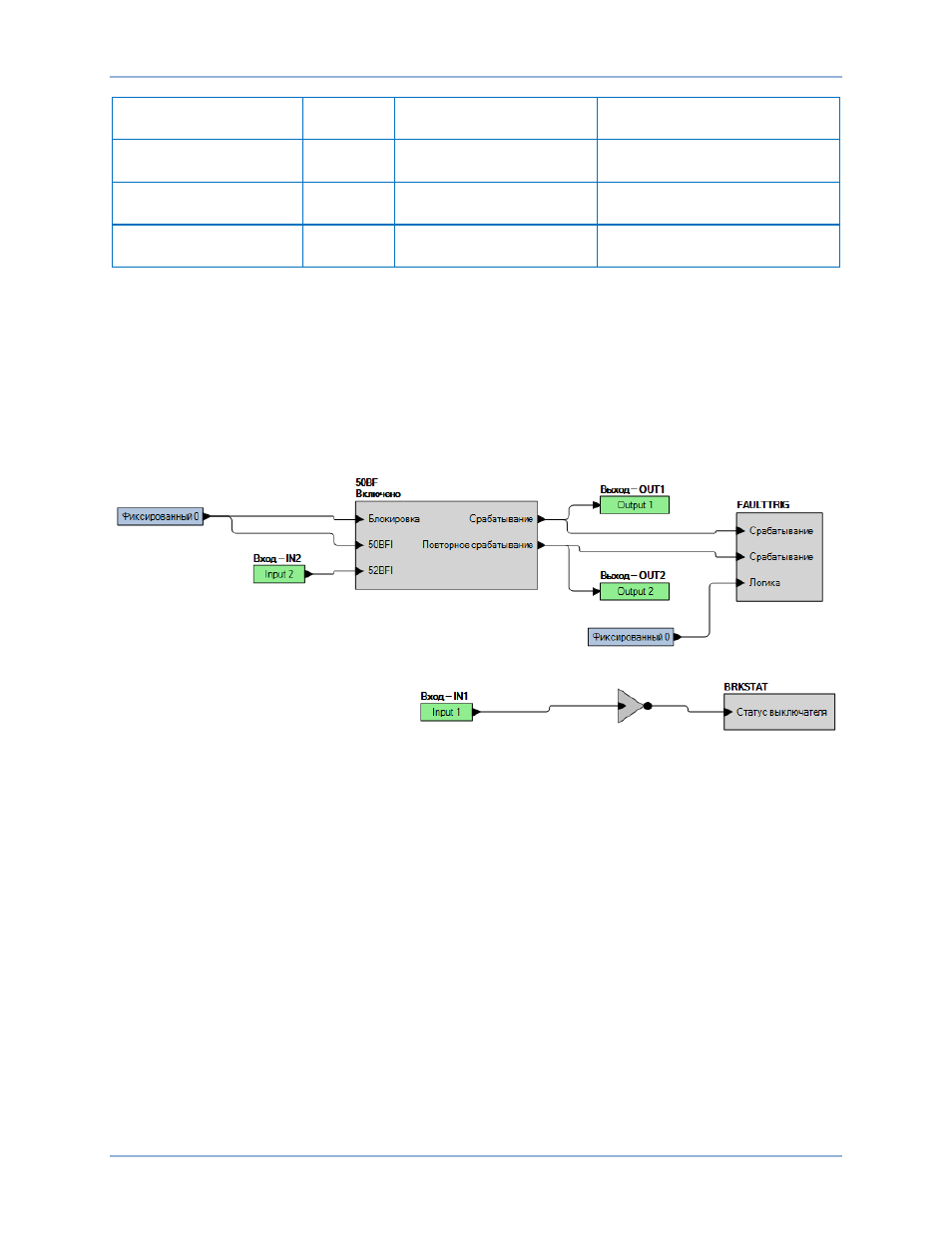

Рис. 258. Настройки BESTlogicPlus (замыкание контакта BFI52)
Шаг 3. IN1 используется для симуляции состояния выключателя с питанием от контакта «b»
переключателя. При отсутствии «смачивающего» напряжения на входе IN1 устройства
BE1-11t
устройство BE1-11t считает выключатель замкнутым в виду маркировки /IN1 на
входе статуса выключателя для элемента отказа выключателя. Переключаемое
«смачивающее» напряжение на IN2 служит для симулирования внешнего контакта
инициирования BFI52 для включения таймера отказа выключателя. Данный вход также
используется для включения настроенного для испытания таймера, а выход OUT1
устройства BE1-11t служит для остановки этого таймера. Для проверки
функционирования повторного срабатывания цепи по инициированию отказа
выключателя необходимо контролировать выход OUT2.
Шаг 4. При отсутствии «смачивающего» напряжения на входе IN1 устройства BE1-11t подайте
«смачивающее» напряжение на IN2 и измерьте время функционирования. Зафиксируйте
результат.
Шаг 5. Подайте «смачивающее» напряжение на IN1 и повторите шаг 4. Вход не должен
функционировать.
Шаг 6. Повторите шаг 3 со значениями таймера выдержки 200 мс и 300 мс. Зафиксируйте
результаты.
Ниже представлены испытания для замыкания срабатывания BE1-11t с контролем по току.
Допускается использование любого элемента срабатывания устройства BE1-11t: «50
Испытание на сбой выключателя (50BF)
BE1-11t
