Данную функцию можно также использовать для автоматической смены активной группы настроек
при восстановлении нагрузки из холодного состояния. Если уровень переключения для группы
равен 0 А, функция переключится на эту группу при отсутствии прохождения тока в течение
заданного периода временной задержки. Это означает, что выключатель разомкнут или источник
питания не работает.
Обратите внимание на разницу в работе при установке уровня переключения равным 0,5 А.
С такой настройкой группа будет выбрана, если сила тока превысит 0,5 А.
Когда критерии переключения подходят для нескольких групп одновременно, функция выбирает
включенную группу настроек с большим порядковым номером. Если задержка времени
переключения для группы настроек равна 0, функция автоматического управления этой группой
отключается. Если задержка времени возврата для группы настроек равна 0, функция
автоматического возврата для этой группы отключается, а устройство BE1-11t продолжает
работать с данной группой настроек до выполнения возврата вручную с помощью управления
переопределением логики.
Управление группой посредством мониторинга статуса потери предохранителя
Для управления активной группой настроек можно также использовать статус функции защиты от
потери предохранителя (60FL). Устройство
BE1-11t
можно запрограммировать на переход на группу настроек 1. При отслеживании элемента
60FL порог переключения, время возврата и порог возврата игнорируются.
Логические соединения
Для создания логических соединений групп настроек в BESTCOMSPlus используется экран
BESTlogicPlus
. На Рис. 92 представлен логический блок группы настроек. Сводка по входам
и выходам логик представлена в таблице Таблица 51.

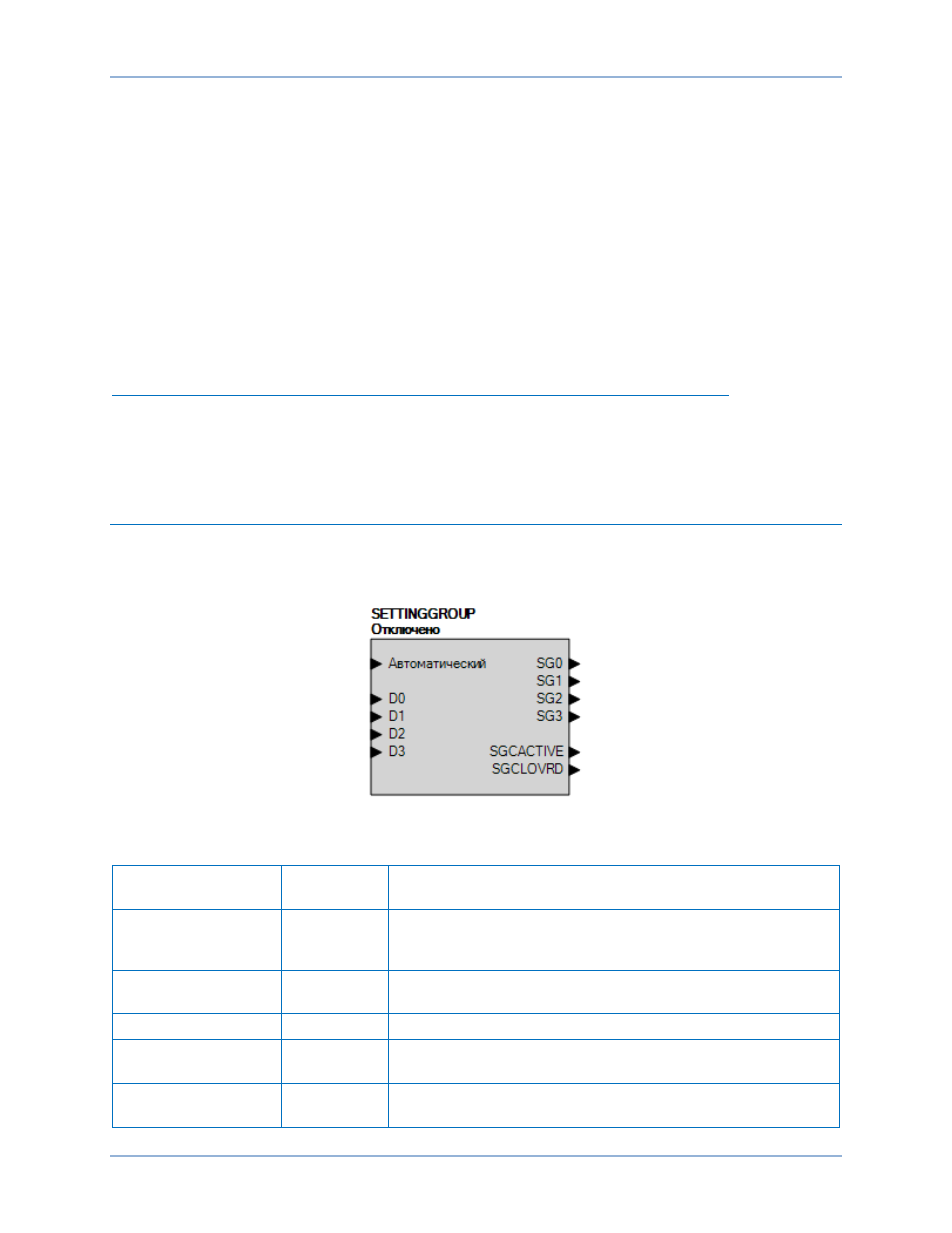

Рис. 92. Логический блок группы настроек
Таблица 51. Логические входы и выходы
Имя
Логическая
функция
Назначение
Автоматический Вход
При включенном автоматическом управлении имеет
значение «истина», а при включенном логическом
управлении — значение «ложь»
D0, D1, D2, D3
Входы
Конкретное значение зависит от значения настройки
«Режим»
SG0, SG1, SG2, SG3
Выходы Имеют значение «истина» для активной группы настроек
SGCACTIVE
Выход
Имеет значение «истина», если активно управление
группой настроек
SGCLOVRD
Выход
Имеет значение «истина», если управление группой
настроек осуществляется на базе логики
