Активация выхода «Срабатывание» запускает таймер задержки срабатывания.
Продолжительность работы таймера задается в настройке «Выдержка времени». При выборе
нулевого значения выдержки времени элемент срабатывает мгновенно без специального
применения выдержки.
Если условие срабатывания исчезает раньше, чем истечет время задержки элемента, происходит
сброс таймера и выхода «Срабатывание» (относящегося к началу срабатывания) без выполнения
каких-либо корректирующих действий.
Срабатывание
Выход «Срабатывание» (относящийся к периоду начала работы) приобретает значение «истина»,
если условие срабатывания сохраняется на протяжении времени выдержки элемента.
ПО BESTlogicPlus позволяет соединять выход «Срабатывание» (соответствующий началу периода
работы) с другими логическими элементами и с физическим релейным выходом для объявления
условия и активации корректирующего действия. Если для элемента включен блинкер, то при
назначении выходу «Срабатывание» (соответствующему началу рабочего периода) статуса
«истина» устройство
BE1-11t
выполняет запись этого блинкера. Дополнительные сведения о составлении отчета
о блинкерах см. в главе «Отчеты о неисправностях».
Выборка
Параметр «Выборка» задает число резистивных датчиков температуры в группе, которые должно
превышать заданную уставку срабатывания, чтобы произошло срабатывание. Например, если для
выборки 49RTD-1 задано значение «три», то чтобы произошло срабатывание, как минимум три
резистивных датчика температуры в выбранной группе должны превышать заданную уставку
срабатывания.
Блокировка элементов
Вход «Блокировка» обеспечивает управление элементом с помощью контроля логики. Если вход
«Блокировка» имеет значение «истина», он отключает элемент за счет присвоения логики 0
выходам «Срабатывание» (соответствующему началу периода работы) и «Срабатывание»
(соответствующему началу срабатывания) и за счет сброса таймера элемента. Соедините вход
«Блокировка» элемента с необходимой логикой в BESTlogicPlus. При первом выборе элемента
в окне «Элементы» логика условия для входа «Блокировка» по умолчанию имеет значение 0.
Логические соединения
Для логического соединения элементов контроля удаленного входа модуля резистивного датчика
температуры в системе BESTCOMSPlus используется экран BESTlogicPlus. Логический блок
элемента контроля удаленного входа резистивного датчика температуры изображен на Рис. 68.
Сводка по входам и выходам логик представлена в таблице Таблица 38.

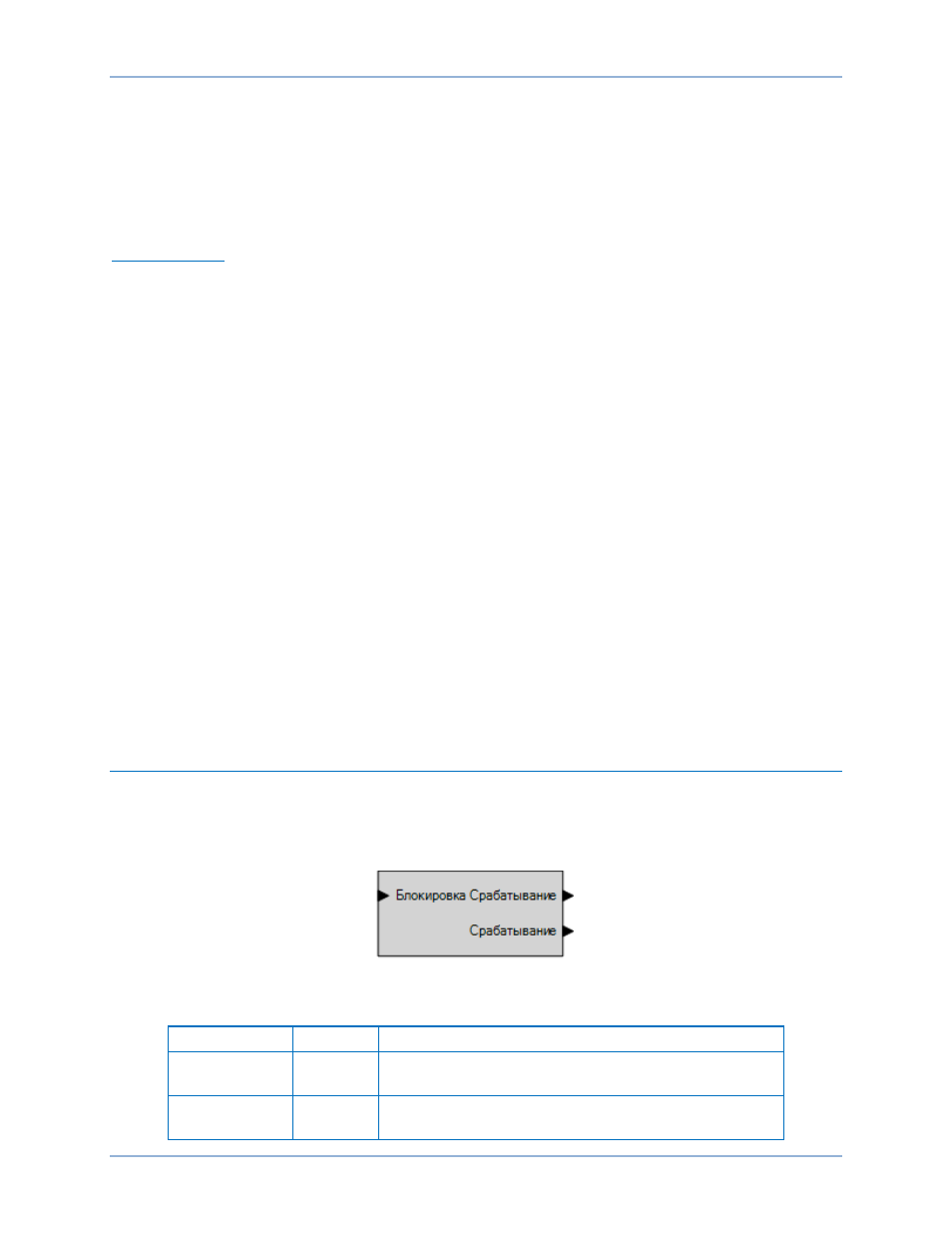

Рис. 68. Логический блок элемента контроля удаленного входа резистивного датчика температуры
Таблица 38. Логические входы и выходы
Имя
Функция
Назначение
Блокировка
Вход
Отключает функцию 49RTD, если имеет значение
«истина»
Срабатывание
Выход
Когда элемент 49RTD находится в положении
работы, имеет значение «истина»
