Инструкция по эксплуатации Basler Electric BE1-11t
Страница 223
9424273995 Ред. H1
211
Номинальное значение
Резистор
R
Оптический изолятор
125/250
В постоянного тока R1 - R7 = 13 кОм 91 кОм 31,2 В (0,344 мА)
100 В (1,10 мА)

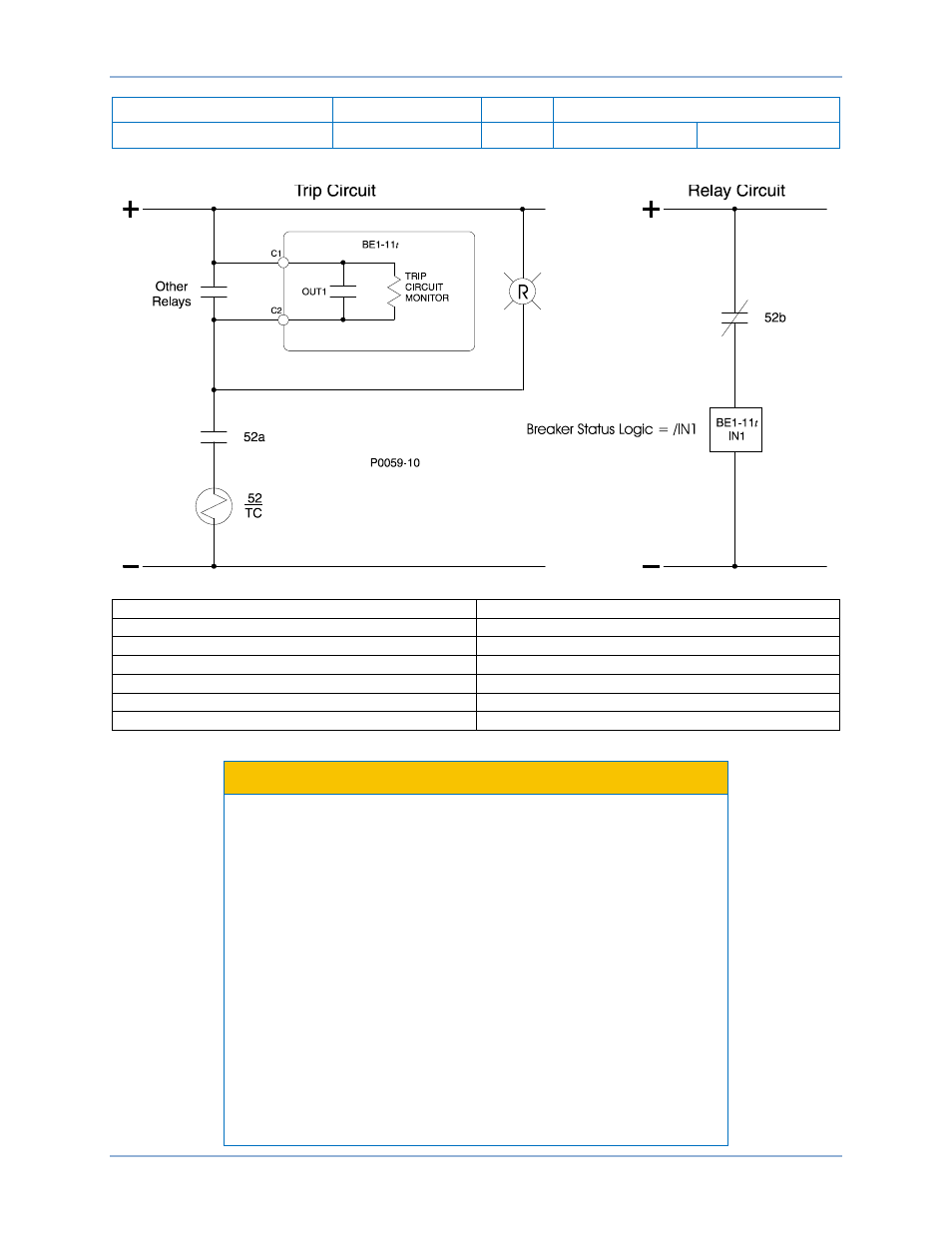

На Рис. 136 изображены типовые соединения устройства контроля цепи отключения для BE1-11t.
Рис. 136. Устройство контроля напряжения и непрерывности цепи отключения
Trip Circuit
Цепь отключения
Relay Circuit
Цепь реле
Other Relays
Другие реле
OUT1
OUT1
TRIP CIRCUIT MONITOR
МОНИТОР ОТКЛЮЧЕНИЯ ЦЕПИ
Breaker Status Logic = /IN1
Логика статуса выключателя = /IN1
IN1
IN1
Внимание!
В ситуациях, когда требуется установка входов других устройств
параллельно с катушкой отключения выключателя, эти
устройства могут работать неправильно. Подключение других
устройств параллельно с катушкой отключения вызывает деление
напряжения в момент размыкания выключателя или цепи
отключения. Это может вызывать ложное срабатывание других
устройств и помешать устройству контроля цепи отключения
BE1-11t
надежно определять разомкнутую цепь. Свяжитесь
с Basler Electric, чтобы получить консультацию для подобного
случая применения.
Чувствительный элемент устройства контроля цепи имеет те же
номинальные характеристики, что и напряжение питания. Если
напряжение цепи отключения значительно больше, чем
напряжение питания (например, при использовании устройства
отключения конденсатора), то пользователь должен
запрограммировать BE1-11t на использование для отключения
другого выходного реле. В этой ситуации функция контроля цепи
отключения будет недоступна.
BE1-11t
Контроль отключения цепи (52ТСМ)
