Настройка
Значение
Экран в BESTCOMSPlus
Описание
Режим
элемента
1 из 3
Защита — Напряжение —
Перенапряжение (59P-1)
Включает функцию 59P-1 для
режима «Одна из трех»
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Перенапряжение (59P-1)
Выбирает независимую
выдержку времени
59P-1 A
Включено
Конфигурации блинкеров —
Блинкеры
Включает блинкер фазы А
для 59P-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 244.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 59P-1.
•
Выход OUT2 закрывается для срабатывания 59P-1.
•
Функция записи неисправностей включена.

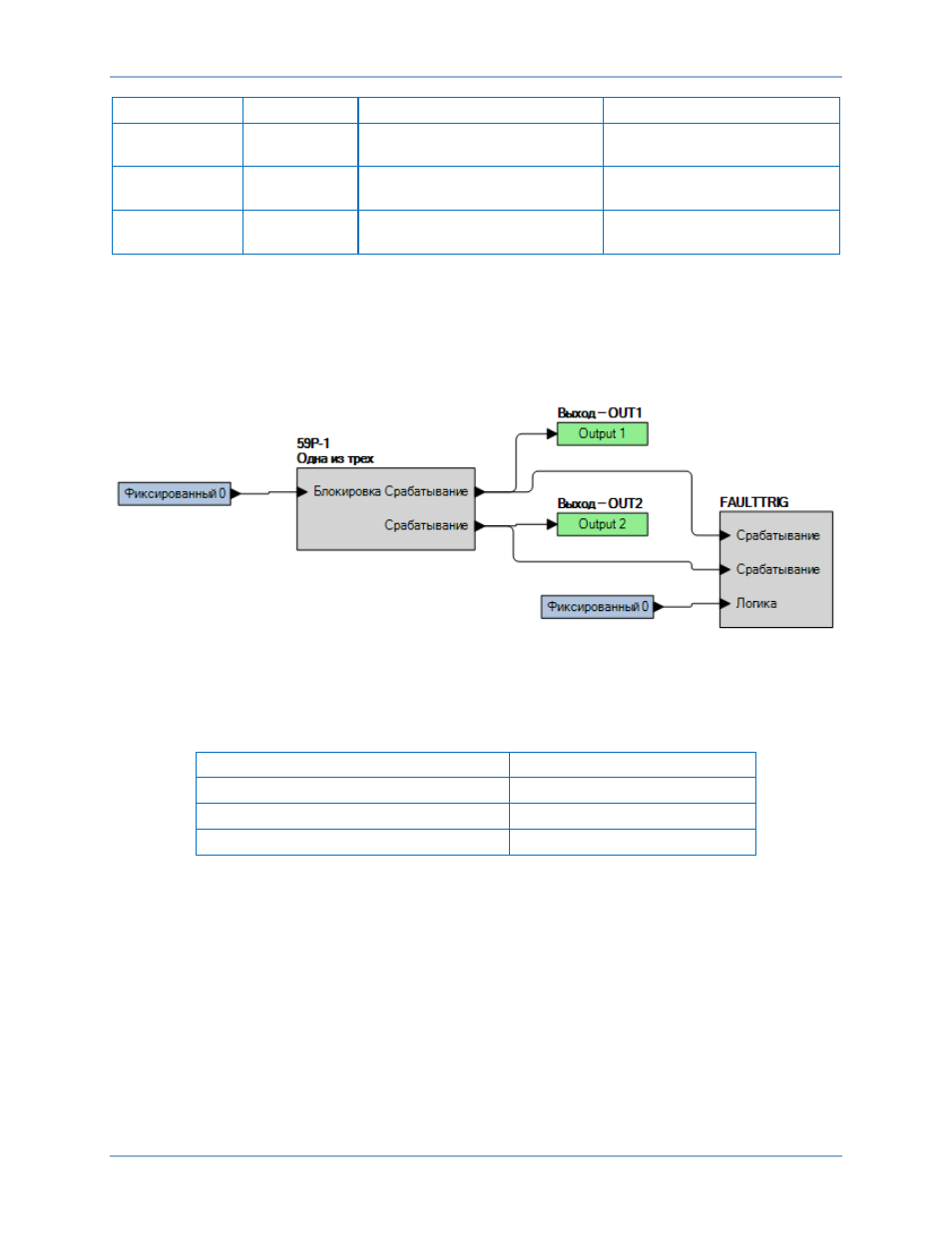

Рис. 244. Настройки BESTlogicPlus
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Перенапряжение (59P-1)» и отправьте тестовые настройки. приведенные в Таблица 131,
на устройство BE1-11t.
Таблица 131. Тестовые настройки срабатывания
Настройка срабатывания
Выдержка времени
245 В
50
мс
125 В
50
мс
75 В
50
мс
Шаг 4. Будьте готовы отслеживать работу функции 59P-1, которую можно контролировать
на выходе OUT2 (см. Рис. 244).
Шаг 5. Подключите трехфазный источник напряжения на 240 В переменного тока и подайте
напряжение на клеммы C13 (фаза A), C14 (фаза B), C15 (фаза C) и C16 (нейтраль).
Шаг 6. Медленно повышайте напряжение на фазе А до закрытия выхода OUT2. Зафиксируйте
срабатывание. Убедитесь, что на дисплее на передней панели появился блинкер
59P-1-
A. Медленно понижайте напряжение на фазе A до открытия выхода OUT2.
Зафиксируйте отпадание. Сбросьте блинкер.
Шаг 7. Проверьте точность настройки срабатывания и отпадания при 120 В переменного тока
для настройки срабатывания 125 В и при 70 В переменного тока для настройки
срабатывания 75 В, как описано в Таблица 131. Зафиксируйте результаты.
Шаг 8. (Необязательно.) Повторите шаги с 1 по 7 для входов измерения напряжения фаз B и C.
Примечание. Убедитесь, что для каждой проверяемой фазы включен соответствующий
блинкер.
Испытание защиты от фазного напряжения (59P)
