программируемого выхода на экране «Выходы», который можно открыть на дисплее на
передней панели через меню «Измерения — Статус».
Шаг 4. В области «Меню измерения» BESTCOMSPlus откройте подменю «Управление —
Переключатель управления выключателем» и переведите элемент 101 в положение
расцепления. Нажмите кнопку «Расцепление» для
выбора. Может потребоваться ввод
имени для входа в систему. Зеленый индикатор выбора начнет мигать. В течение 25
секунд повторно нажмите кнопку «Расцепление» для
включения. Зеленый индикатор
выбора перестанет мигать и загорится индикатор статуса расцепления.
В результате: Выход OUT1 закроется на 200 мс, затем вернется в открытое состояние.
Выход OUT2 закроется (состояние расцепления) и останется в закрытом состоянии.

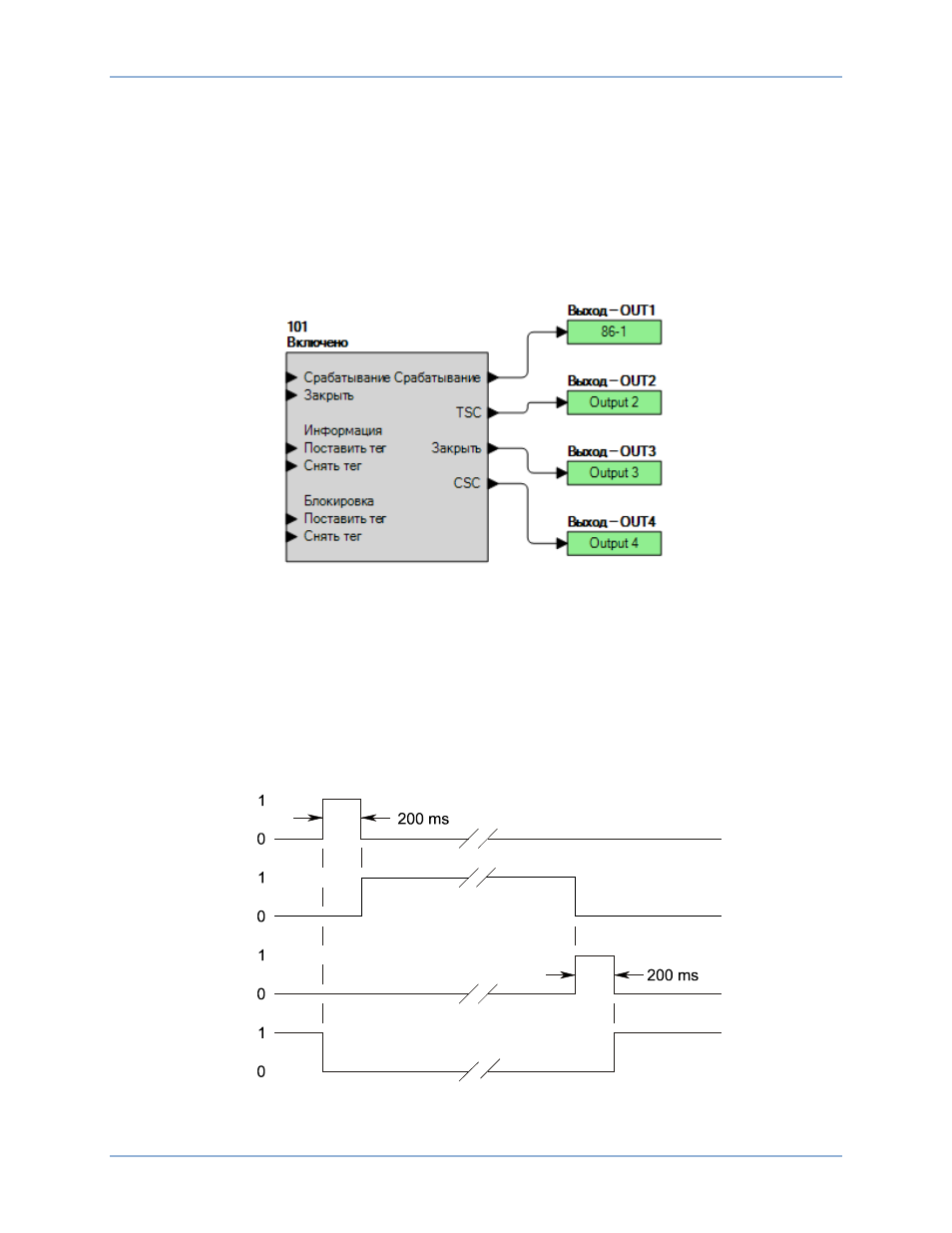

Рис. 279. Настройки BESTlogicPlus
Шаг 5. В области «Меню измерения» BESTCOMSPlus откройте подменю «Управление —
Переключатель управления выключателем» и переведите элемент 101 в положение
закрытия. Нажмите кнопку «Закрыть» для
выбора. Может потребоваться ввод имени для
входа в систему. Зеленый индикатор выбора начнет мигать. В течение 25 секунд
повторно нажмите кнопку «Закрыть» для
включения. Зеленый индикатор выбора
перестанет мигать и загорится индикатор статуса «Закрыть».
В результате: Выход OUT3 закроется на 200 мс, затем вернется в открытое состояние. Выход
OUT4 закроется (состояние «Закрыть») и останется в закрытом состоянии.
На Рис. 280 приведена схема состояния переключателя управления выключателем.
Рис. 280. Схема состояний переключателя управления выключателем
Trip
TSC
Close
CSC
P
0
0
3
5
-3
9
0
2
-2
4
-0
6
Испытание переключателя управления выключателем (101)
