Настройка Значение Экран в BESTCOMSPlus Описание
5-
я гармоника (%)
(необязательно)
35
Защита — Текущий —
Дифзащита фазы (87)
Устанавливает
пороговое значение
торможения пятой
гармоники равным
35% от основной
гармоники
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 265.
• Блокировка отключена.
• Выход OUT1 закрывается для элемента «87 Расцепление».
• Выход OUT2 закрывается для элемента «87 Срабатывание».
• Функция записи неисправностей включена.
Шаг 3. Будьте готовы отслеживать работу функции 87R, которую можно контролировать
на выходе OUT2 (см. Рис. 265).
Шаг 4. Для проверки настройки «Срабатывание минимальной отсечки» подключите два
балансовых трехфазных источника тока с чередованием ABC к устройству BE1-11t:
0,5
∠0°, 0,5∠–120°, 0,5∠120° А к клеммам с D1 по D6 и 0,5∠180°, 0,5∠60°, 0,5∠–60° А
к клеммам с F1 по F6 (0,25 x плечо).
Шаг 5. Медленно увеличивайте ток фазы A в цепи 1 или 2 ТТ до тех пор, пока выход OUT2
не закроется, и зафиксируйте срабатывание. Это должно произойти при величине
0,70 А ± 0,05 А. Убедитесь, что на дисплее передней панели отображается блинкер 87A.
Шаг 6. Медленно понижайте ток фазы А в цепи 1 или 2 ТТ до открытия выхода OUT2
и зафиксируйте отпадание. Допустимый диапазон значений см. в отчете
о функциональных испытаниях.
Шаг 7. Выполните сброс до текущих уровней на шаге 5 и сбросьте все блинкеры.

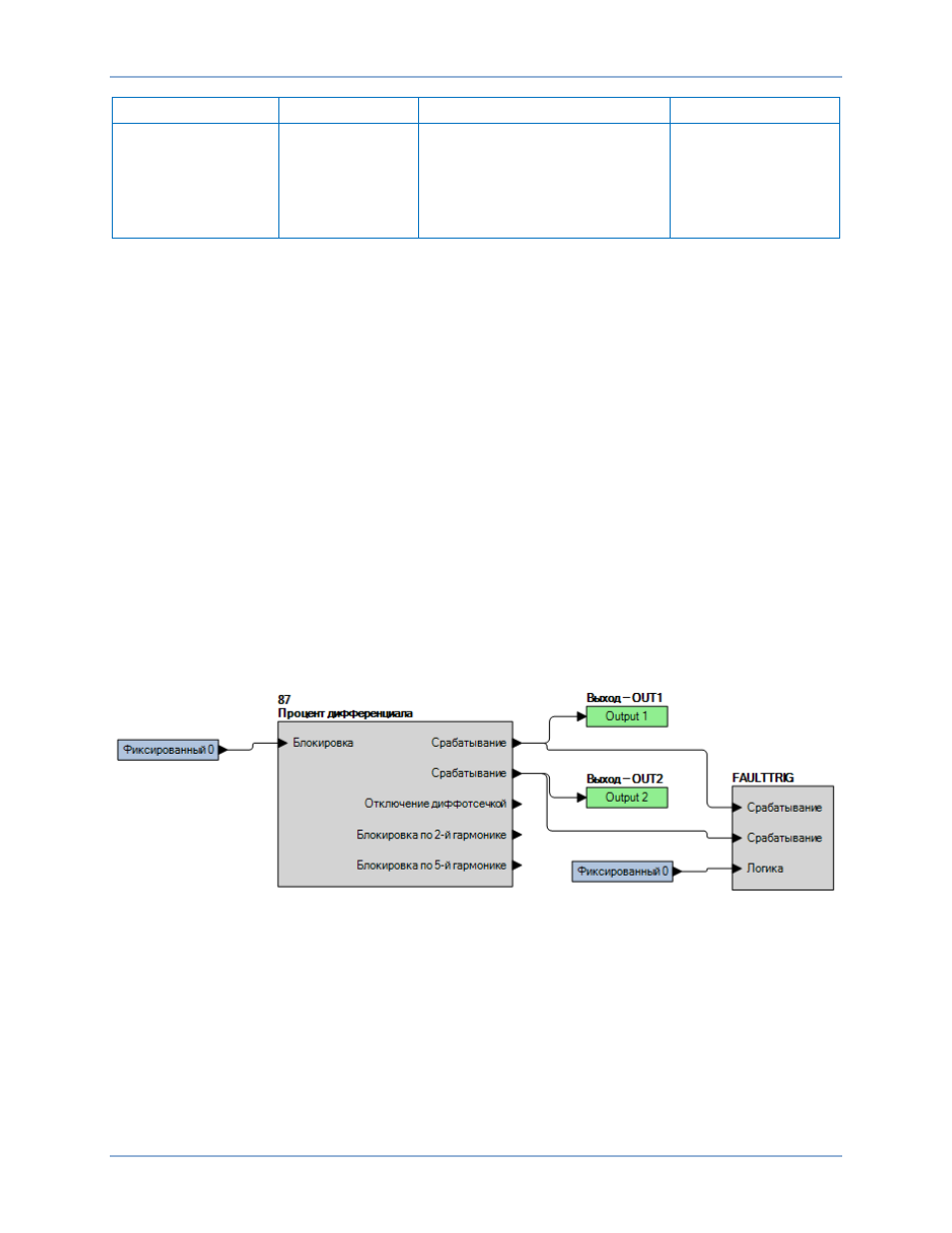

Рис. 265. Настройки BESTlogicPlus (87R)
Шаг 8. Медленно уменьшайте ток фазы A в цепи 1 или 2 ТТ до тех пор, пока выход OUT2
не закроется, и зафиксируйте срабатывание. Закрытие должно произойти при
0,30 А ±0,05 A. Убедитесь, что на дисплее на передней панели появился блинкер 87A.
Шаг 9. Медленно повышайте ток фазы А в цепи 1 или 2 ТТ до повторного открытия выхода OUT2
и зафиксируйте отпадание. Допустимый диапазон значений см. в отчете
о функциональных испытаниях.
Шаг 10. Для проверки настройки «Наклон торможения 1» подключите два балансовых
трехфазных источника тока по чередованию ABC к устройству BE1-11t: 3,0∠0°, 3,0∠–120°,
3,0
∠120° А к клеммам с D1 по D6 и 3,0∠180°, 3,0∠60°, 3,0∠–60° А к клеммам с F1 по F6
(1,5 x плечо).
BE1-11t
Испытание дифференциально-фазной токовой защиты (87)
