Рис. 99. Раздел «Аналоговое измерение», экран «Частота»
Дифференциальный
Дифференциальное значение вычисляется в соответствии с одним из следующих уравнений:
If 87 Mode = Phase Differential and Slope Mode = Maximum, then IOP A = |𝐼
𝐶𝑂𝑀𝑃𝐴1
+ 𝐼
𝐶𝑂𝑀𝑃𝐴2
|
where: I
COMPA1
=
IA
1
TAP
1
and I
COMPA2
=
IA
2
TAP
2
Уравнение 19. Расчет IOP A, если Режим 87 = Дифференциальная защита фазы
If 87 Mode = Phase Differential, then IR A = max (IRA
1
, IRA
2
)
Уравнение 20.
Расчет IR A, если Режим 87 = Дифференциальная защита фазы и Режим наклона = Максимум
If 87 Mode = Phase Differential and Slope Mode = Average, then IR A = avg (IRA
1
, IRA
2
)
Уравнение 21.
Расчет IR A, если Режим 87 = Дифференциальная защита фазы и Режим наклона = Средний
Данные измерений дифференциала показаны в BESTCOMSPlus (Рис. 100) и на экране Metering
(Измерения) > Analog Metering (Аналоговое измерение) > Differential (Дифференциальный) на
дисплее передней панели.

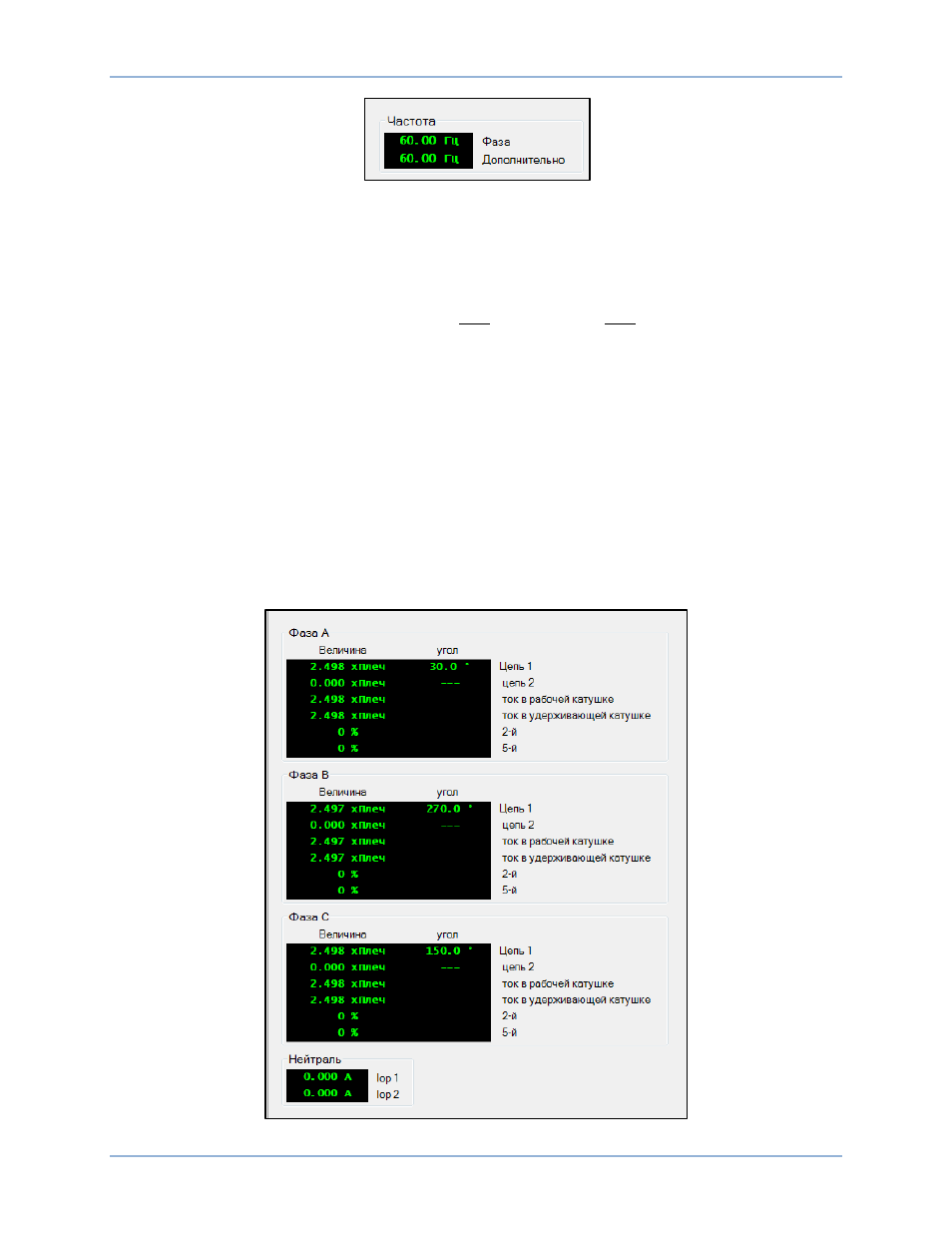

Рис. 100. Раздел «Аналоговое измерение», экран «Дифференциальный»
