582
9424273995 Ред. H1
(до 64 буквенно-цифровых символов) для выбранной конфигурации блокировки РДТ. Отметьте
флажком РДТ, которые хотите включить в каждую группу конфигураций. См. Рис. 335.
Для групп РДТ 1, 2, 3, 4, 5, 6, или 7 можно задать источник для элементов защиты 49РДТ.
Дополнительные сведения о настройке элементов защиты 49РДТ см. в главе «Тепловая защита
с использованием РДТ (49РДТ)».

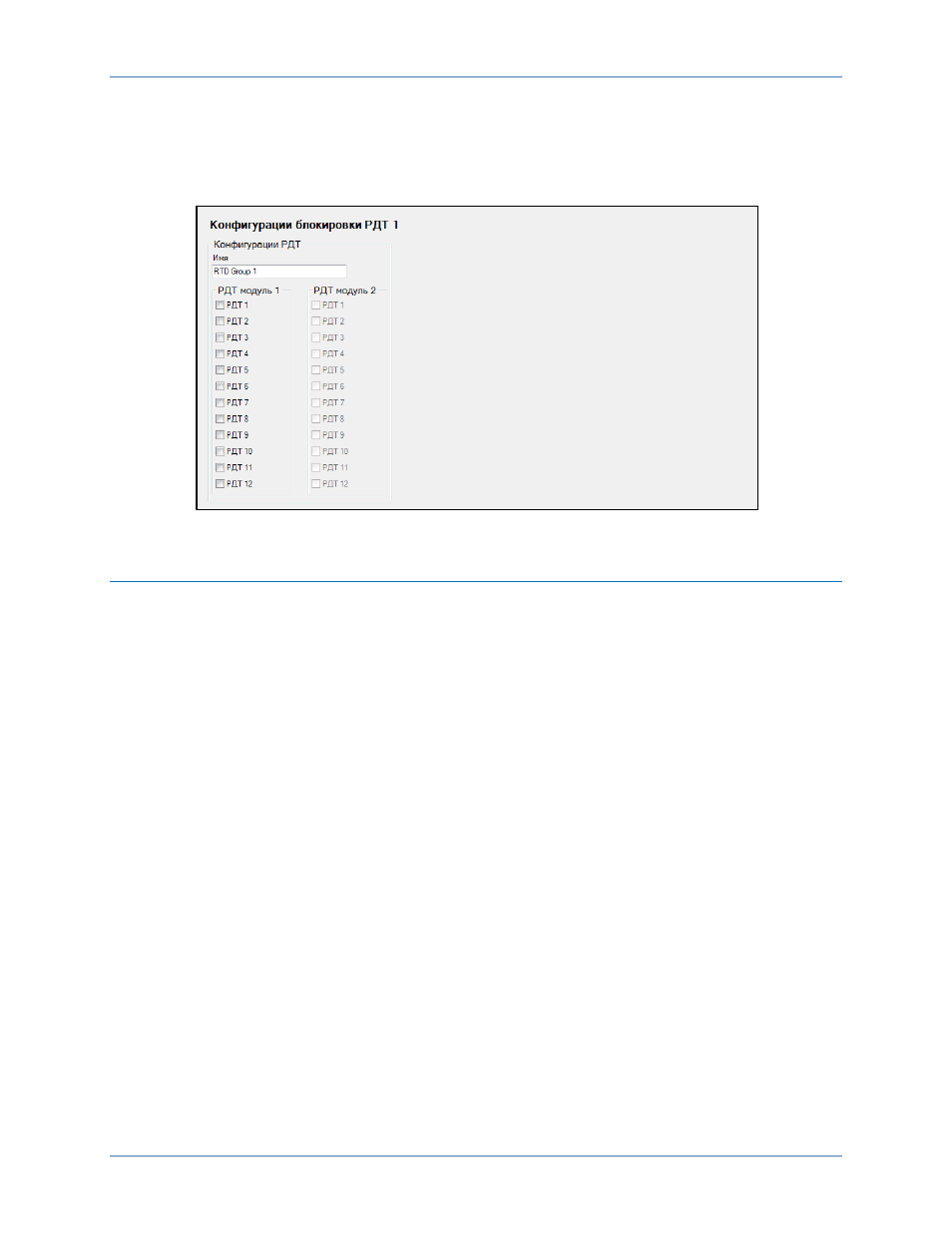

Рис. 335. Экран «Конфигурация блокировки РДТ»
Технические характеристики
Рабочее питание
Номинальное ................................................125/250 Vac/dc
Диапазон .......................................................от 90 до 270 Vac или от 90 до 300 Vdc
Максимальное потребление........................9 Вт
Аналоговые входы
Модуль РДТ имеет 4 программируемых аналоговых входа.
Диапазон .......................................................от 4 до 20 mAdc или от 0 до 10 Vdc
(выбирается пользователем)
Входы РДТ
Модуль РДТ имеет 12 программируемых входов РДТ.
Выбираемые пользователем типы .............100 Ω платиновый (DIN43760), 10 Ω медный,
100
Ω
никелевый или 120 Ω никелевый
Диапазон .......................................................от –50 до 250°C (от –58 до 482°F)
Погрешность .................................................±2°C (3,6°F)
Максимальная длина вывода ......................150 футов (4,25 км) с использованием провода 22 AWG
(0,326 мм
2
)
Уровень тока считывания ............................2,5 мА
Изоляция .......................................................35 Vpp
Аналоговые выходы
Модуль РДТ имеет 4 программируемых аналоговых выхода.
Диапазон .......................................................от 4 до 20 mAdc или от 0 до 10 Vdc
(выбирается пользователем)
Ток
Погрешность ................................................±0,053% от полной шкалы (10 В) при 25°C
Модуль РДТ
BE1-11t
