9424273995 Ред. H1
405
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 253.
• Блокировка отключена.
• Выход OUT1 закрывается для срабатывания 81-1.
• Выход OUT2 закрывается для уставки 81-1.
• Функция записи неисправностей включена.

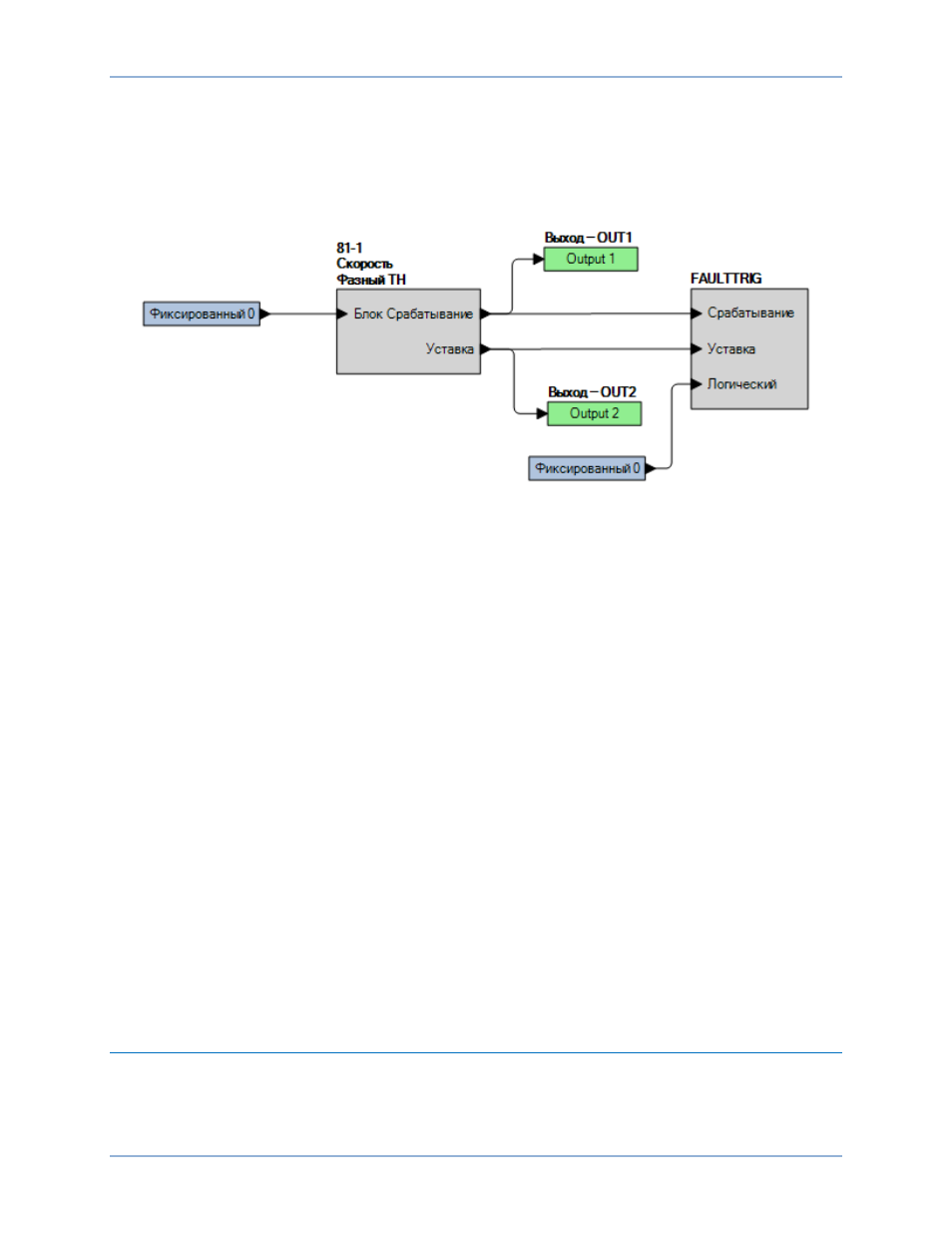

Рис. 253. Настройки BESTlogicPlus (блокировка в режиме «Скорость»)
Шаг 3. Для испытания блокировки обратной последовательности подключите трехфазный
источник напряжения с углом 120 градусов между фазами. Значение напряжения
обратной последовательности зависит от номинального фазного напряжения (69,3
или 120). Значение блокировки обратной последовательности указывается в процентах
от номинального напряжения. Например, при четырехпроводном подключении
и номинальном фазном напряжении 120 В и междуфазном напряжении 208 В напряжение
обратной последовательности, равное 20% от номинального напряжения, составит 24 В.
Шаг 4. Задайте скорость изменения (качание или линейное изменение) 3 Гц/с (устройство
BE1-11t
настроено на срабатывание при 2 Гц/с) и инициируйте качание. Обратите
внимание, что выход OUT2 функционирует. Контролируя «Измерения» в устройстве
BE1-11t
, понижайте напряжение на фазе C до 55 В, обращая внимание на напряжение
обратной последовательности. Продолжайте понижать напряжение на фазе C с шагом
в 1 В, повторяя испытание качания после каждого понижения до прекращения
функционирования выхода OUT2. Блокировка должна наступить при 24 В напряжения
обратной последовательности. Зафиксируйте результат.
Шаг 5. Установите настройку блокировки обратной последовательности равной 0%.
Шаг 6. Для испытания функции блокировки по пределам частоты подключите источник
напряжения 120 В переменного тока, способный плавно качать частоту от 35 до 75 Гц,
к клеммам C13 (фаза A) и C16 (нейтраль). Инициируйте качание 3 Гц/с (с диапазоном
частоты от 60 до 57 Гц) со значением настройки «Скорость изменения» 2 Гц/с. Обратите
внимание, что выход OUT2 функционирует.
Шаг 7. Установите настройку блокировки повышения частоты равной 59,7 Гц, а настройку
блокировки понижения частоты — 59,5 Гц. Повторите шаг 6. Обратите внимание, что
выход OUT2 не функционирует. Погрешность срабатывания для предела повышения
и понижения частоты составляет ±0,01 Гц.
Отчет о функциональных испытаниях
Проверка срабатывания при повышенной частоте
Диапазон настройки срабатывания = 15—70 Гц
Погрешность срабатывания = ±0,01 Гц
BE1-11t
Испытание защиты от повышения или понижения частоты (81)
