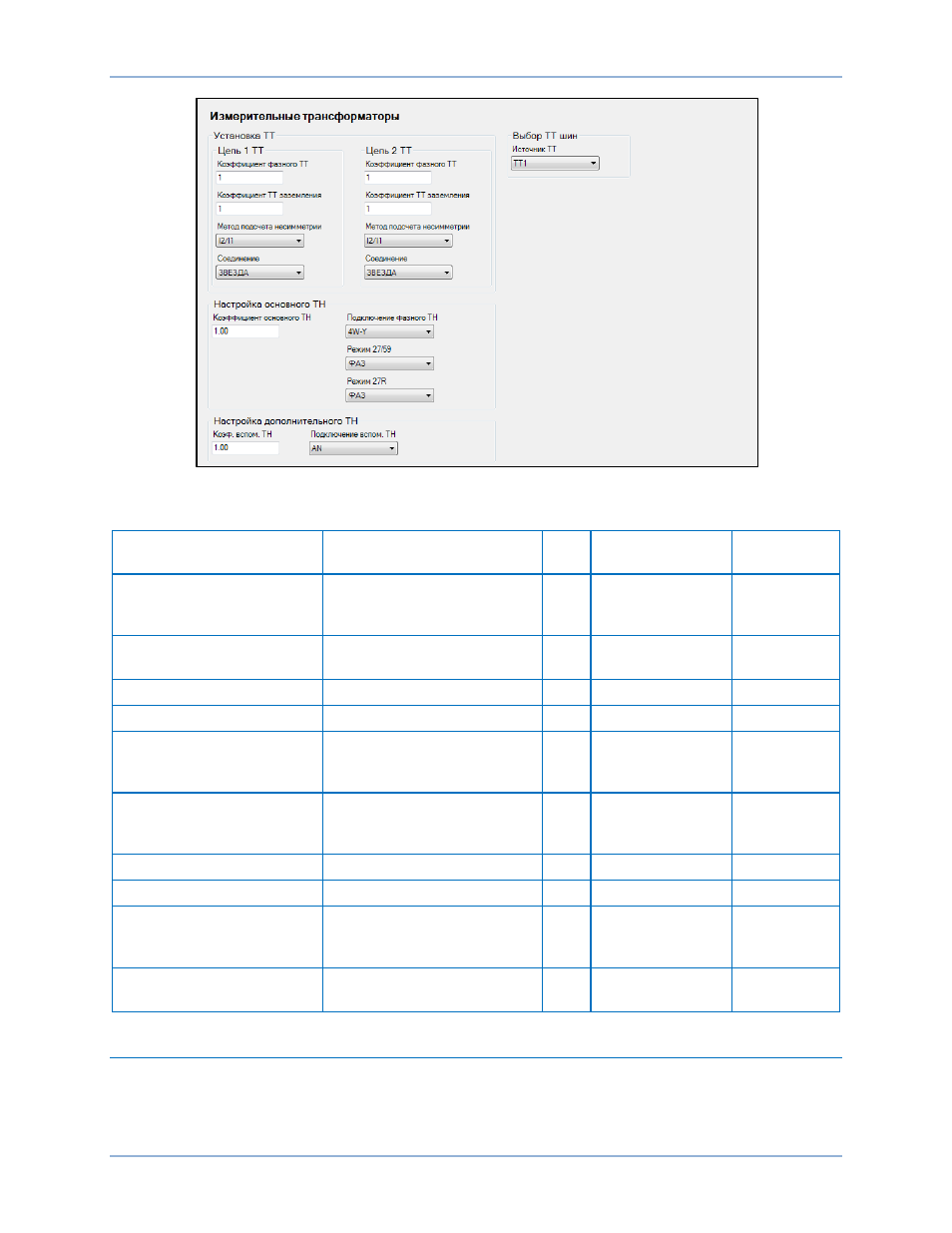

Рис. 230. Экран настроек «Измерительные трансформаторы»
Таблица 93. Настройки измерительных трансформаторов
Настройка Диапазон Шаг
Единица
измерения
По
умолчанию
Коэффициент
трансформации фазного
ТТ/ТТ нейтрали
1—50 000 0,01
отношение
витков обмоток
трансформатора
1
Режим несимметричного
расчета
I2/I1 или среднее значение н/п н/п
I1/I2
Подключение ТТ ЗВЕЗДА, DAB или DAC н/п н/п ЗВЕЗДА
Источник ТТ ТT1 или ТT2 н/п н/п ТТ1
Коэффициент фазного ТН
1—10 000 0,01
отношение
витков обмоток
трансформатора
1
Подключение фазного ТН
AB, BC, CA, AN, BN, CN,
3W-D
или 4W-Y
н/п н/п
4W-Y
Режим 27/59 PP или PN н/п н/п
PN
Режим 27R PP или PN н/п н/п
PN
Коэф. вспом. ТН
1—10 000 0,01
отношение
витков обмоток
трансформатора
1
Подключение вспом. ТН
AB, BC, CA, AN, BN, CN
или «Заземление»
н/п н/п
AN
Настройка трансформатора
Устройство BE1-11t использует информацию об обмотках трансформатора, чтобы обеспечить
дифференциальные измерения и защиту. Дополнительные сведения см. в главе
«
Дифференциально-фазная токовая защита (87)».
Конфигурация
BE1-11t
