Таблица 127. Операционные настройки (режим «Vх, 3-я гармоника»)
Настройка
Значение
Экран в BESTCOMSPlus
Описание
Коэф.
вспом. ТН
1
Параметры системы —
Измерительные
трансформаторы
Устанавливает коэффициент
трансформации шинного ТН
равным 1
Подключение
вспом. ТН
AN
Параметры системы —
Измерительные
трансформаторы
Устанавливает подключение
вспомогательного ТН
равным AN
Режим
элемента
Vx, 3-
я
гармоника
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Включает функцию 27X-1 для
режима «Vx, 3-я гармоника»
Уровень
блокировки
10
В
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Устанавливает уровень
блокировки равным 10 В
Режим отсчета
времени
Независимая
выдержка
Защита — Напряжение —
Минимальное напряжение
(27X-1)
Выбирает независимую
выдержку времени
27Х-1 3-я
гармоника
Включено
Конфигурации
блинкеров — Блинкеры
Включает блинкер «Vx, 3-я
гармоника» для функции
27X-1
Шаг 2. С помощью BESTCOMSPlus настройте программируемую логику BESTlogicPlus,
как изображено на Рис. 242.
•
Блокировка отключена.
•
Выход OUT1 закрывается для отключения 27X-1.
•
Выход OUT2 закрывается для срабатывания 27X-1.
•
Функция записи неисправностей включена.

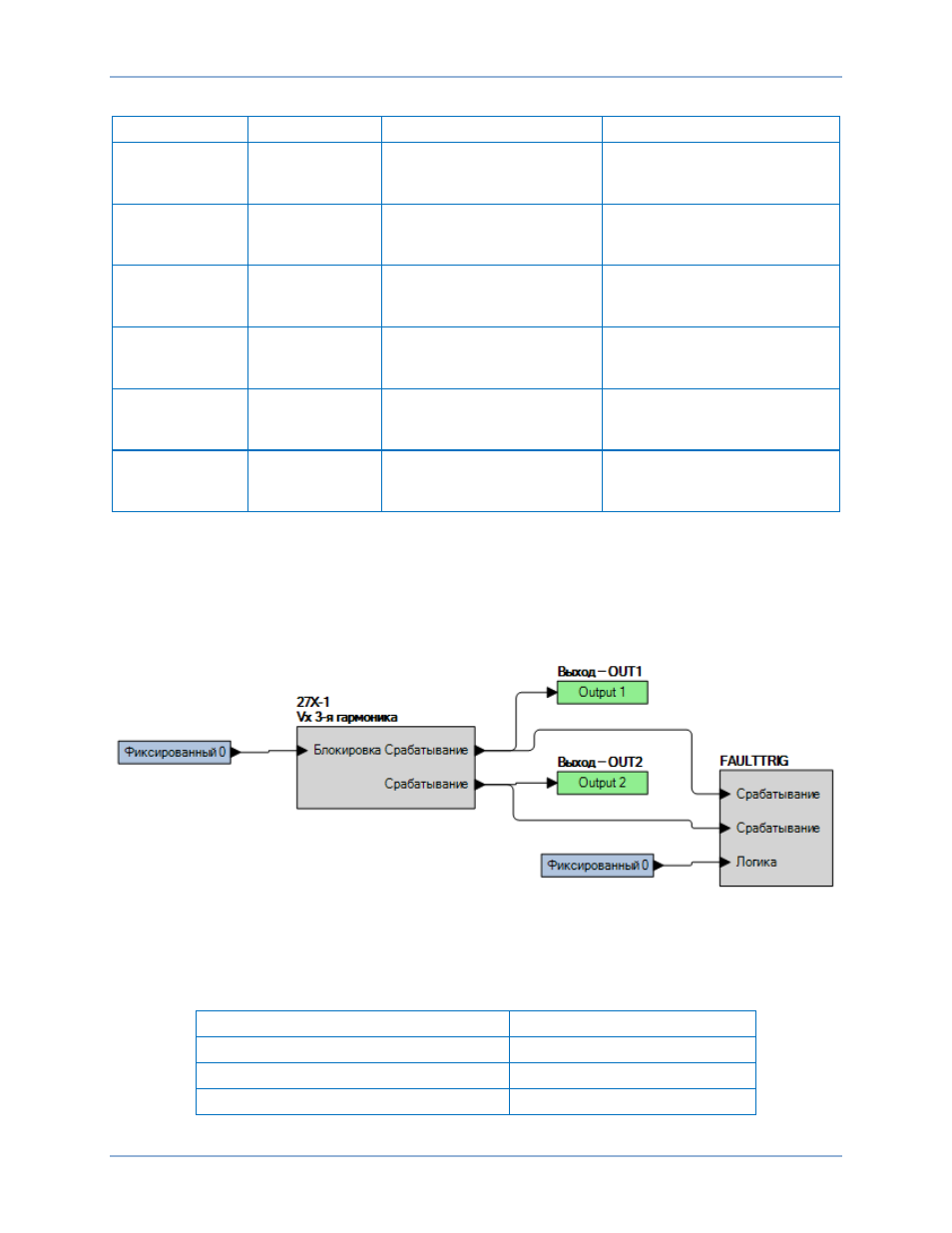

Рис. 243. Настройки BESTlogicPlus (режим «Vх, 3-я гармоника»)
Шаг 3. В ПО BESTCOMSPlus последовательно выберите «Защита — Напряжение —
Минимальное напряжение (27X-1)» и отправьте тестовые настройки, приведенные
в Таблица 128, на устройство BE1-11t.
Таблица 128. Тестовые настройки срабатывания (режим «Vх, 3-я гармоника»)
Настройка срабатывания
Выдержка времени
115 В
50
мс
65
В
50
мс
20 В
50
мс
Испытание на понижение вспомогательного напряжения (27X)
